модель 2015 года
- Модель V-STAR 650
- Код модели V STAR 650 CUSTOM (XVS65FCB) CA

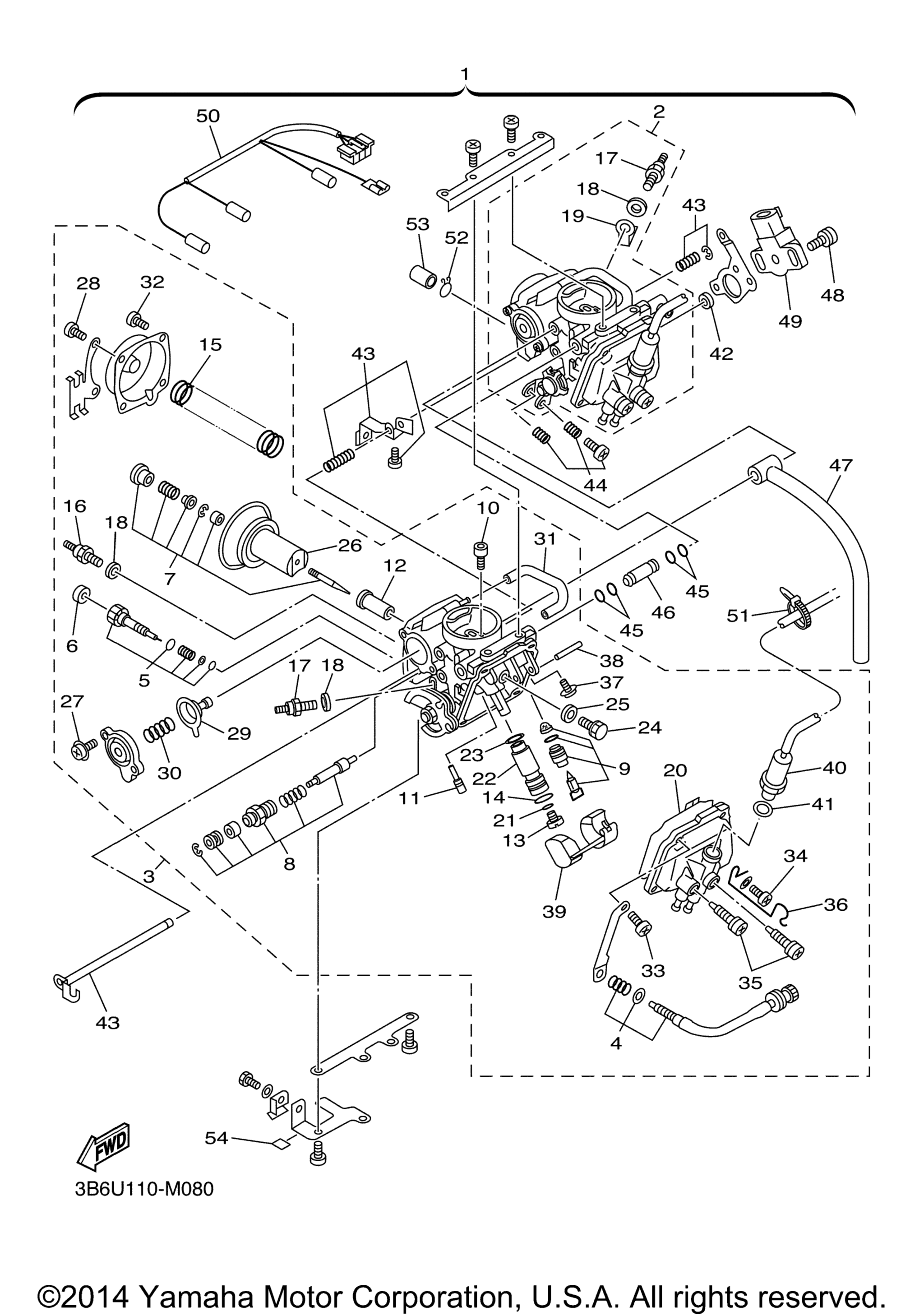

Схема карбюратора для V STAR 650 CUSTOM (XVS65FCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy art. 5SC-14906-21-00
По запросу
1
Carburetor Assy FOR CALIFORNIA art. 5SC-14900-21-00
По запросу
2
. .Carburetor Assy 1 (#1) REAR art. 5SC-14901-20-00
По запросу
3
. .Carburetor Assy 2 (#2) FRONT art. 5SC-14902-20-00
По запросу
4
. . ..Throttle Screw Set (#2) FRONT art. 4TR-14103-00-00
По запросу
5
. . . . Pilot Screw Set art. 4LA-14105-00-00
По запросу
6
. . .Cap art. 3F9-14118-00-00
По запросу
7
. . ..Needle Set art. 5BN-1490J-00-00
По запросу
8
. . ..Starter Set art. 4DN-1410A-01-00
По запросу
9
. . .Needle Valve Set art. 3CF-14107-10-00
По запросу
10
. . . . Jet,Pilot Air (#100) art. 1HX-14231-20-00
По запросу
11
. . Jet, Pilot (#20) art. 4KM-14142-20-00
По запросу
12
. . ..Nozzle, Main art. 3DM-1414M-34-00
По запросу
13
. . ..Jet, Main (#91.3) art. 3G2-1414E-36-00
По запросу
14
. . .O-Ring art. 8F2-14147-00-00
По запросу
15
. . ..Spring, Diaphragm art. 4VR-14933-00-00
По запросу
16
. . Heater Assy (15W) (#2) FRONT art. 5FU-83790-00-00
По запросу
17
. . ..Heater Assy (20W) art. 5FU-83790-10-00
По запросу
18
. . Washer, Plate UR (#1) REAR art. 90201-08016-00
По запросу
19
. . ..Terminal 1 (#1) REAR art. 4DH-82103-00-00
По запросу
20
. . .O-Ring art. 1HX-14147-00-00
По запросу
21
. . .O-Ring art. 1AE-14227-00-00
По запросу
22
. . ..Holder art. 5SC-14261-00-00
По запросу
23
. . .Gasket art. 1AE-14237-00-00
По запросу
24
. . .Screw art. 1HX-14565-00-00
По запросу
25
. . .Washer,Main Jet art. 137-14153-00-00
По запросу
26
. . ..Diaphragm Assy art. 4TR-14940-00-00
По запросу
27
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 2 шт.
28
. . ..Screw, Rod (#2) FRONT art. 3KW-14486-00-00
По запросу
29
. . ..Diaphragm Assy art. 22V-14940-00-00
По запросу
30
. . ..Spring art. 5SC-14275-00-00
По запросу
31
. . ..Pipe 1 art. 4TR-14348-00-00
По запросу
32
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
33
. . .Screw, Pan Head UR (#1) REAR art. 98580-04014-00
По запросу
34
. . ..Screw art. 4VR-24453-00-00
По запросу
35
. . .Plug, Drain art. 5LW-14191-00-00
По запросу
36
. . ..Clip (#2) FRONT art. 4TR-14937-00-00
По запросу
37
Винт карбюратора art. 1FN-14565-00-00
По запросу
38
. . .Pin, Float art. 353-14186-00-00
По запросу
39
. . .Float art. 1HX-14985-00-00
По запросу
40
. . ..Fuel Cut Solenoid Valve UR (#2) FRONT art. 5SC-1410H-00-00
По запросу
40
. . ..Fuel Cut Solenoid Valve UR (#1) REAR art. 5SC-1410H-10-00
По запросу
41
Шайба art. 256-14956-01-00
По запросу
42
. .Seal art. 4HM-14239-00-00
По запросу
43
. .Starter Lever Set, 1 art. 4TR-1490L-00-00
По запросу
44
. .Stop Screw Set art. 3KW-1490K-00-00
По запросу
45
. O-Ring art. 36Y-14147-00-00
По запросу
46
. .Nipple art. 1WG-14251-00-00
По запросу
47
. .Hose art. 4TR-14987-00-00
По запросу
48
. .Screw art. 4KM-24453-00-00
По запросу
49
. .Throttle Position Sensor Ass art. 4NK-85885-00-00
По запросу
50
. .Wire, Sub Lead art. 5SC-81517-00-00
По запросу
51
. .Clip, Pipe art. 35H-14139-00-00
По запросу
52
. .Clip art. 55X-14937-00-00
По запросу
53
. .Cap art. 5GK-1491A-00-00
По запросу
54
. .Seal 2 art. 4C8-21735-00-00
По запросу
