- Код модели V STAR 950 (XVS95FCB) CA

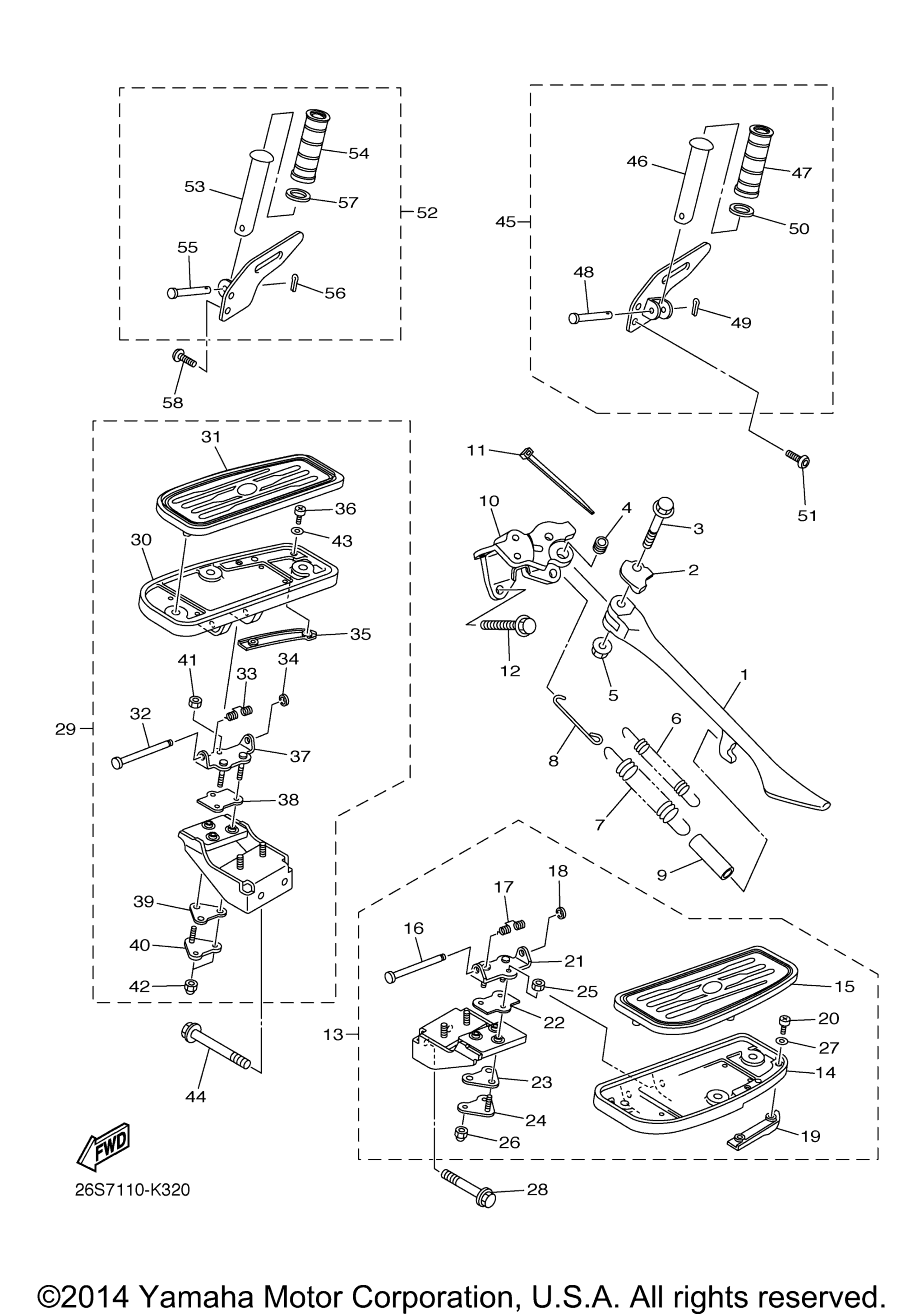

Схема подножки и подставки для V STAR 950 (XVS95FCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Stand, Side art. 5S7-27311-00-00
По запросу
2
Washer art. 5S7-27322-00-00
По запросу
3
Bolt, Flange art. 90105-10315-00
По запросу
4
Collar art. 90387-1003G-00
По запросу
5
Nut, Self-Locking art. 90185-10008-00
По запросу
6
Spring, Tension art. 90506-23490-00
По запросу
7
Spring, Tension art. 90506-29507-00
По запросу
8
Link, Side Stand art. 3D8-27315-00-00
По запросу
9
Hose (L60) art. 90445-16641-00
По запросу
10
Bracket, Side Stand art. 3D8-27321-00-00
По запросу
11
Band art. 1UA-82591-00-00
По запросу
12
Bolt, Flange art. 90105-10158-00
По запросу
13
Front Footrest Assy (Left) art. 5S7-27410-00-00
По запросу
14
. .Footrest art. 4NK-27451-10-00
По запросу
15
. .Cover, Footrest art. 5S7-27413-00-00
По запросу
16
. .Shaft art. 1D7-27427-00-00
По запросу
17
. .Spring, Return art. 1D7-27426-00-00
По запросу
18
. .Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
19
. .Mole 1 art. 4WM-27496-00-00
По запросу
20
. .Screw, Pan Head art. 98517-05010-00
По запросу
21
. .Bracket 1 art. 5S7-2787A-00-00
По запросу
22
. .Damper, Footrest art. 5S7-27414-00-00
По запросу
23
. .Damper, Footrest 2 art. 5S7-27424-00-00
По запросу
24
. .Plate, Stopper art. 5S7-27123-00-00
По запросу
25
Гайка Yamaha art. 95317-06600-00
По запросу
26
. .Nut, Crown art. 90176-06041-00
По запросу
27
. Washer art. 92990-05200-00
По запросу
28
Bolt, Flange art. 90105-10323-00
По запросу
29
Front Footrest Assy (Right) art. 5S7-27420-00-00
По запросу
30
. .Footrest art. 4NK-27461-10-00
По запросу
31
. .Cover, Footrest art. 5S7-27423-00-00
По запросу
32
. .Shaft art. 1D7-27427-00-00
По запросу
33
. .Spring, Return art. 1D7-27426-00-00
По запросу
34
. .Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
35
Накладка правой подножки Yamaha art. 4WM-27497-00-00
от 6 279 ₽
36
. .Screw, Pan Head art. 98517-05010-00
По запросу
37
. .Bracket 1 art. 5S7-2787A-00-00
По запросу
38
. .Damper, Footrest art. 5S7-27414-00-00
По запросу
39
. .Damper, Footrest 2 art. 5S7-27424-00-00
По запросу
40
. .Plate, Stopper art. 5S7-27123-00-00
По запросу
41
Гайка Yamaha art. 95317-06600-00
По запросу
42
. .Nut, Crown art. 90176-06041-00
По запросу
43
. Washer art. 92990-05200-00
По запросу
44
Bolt, Flange art. 90105-10747-00
По запросу
45
Rear Footrest Assy 1 art. 5S7-27430-10-00
По запросу
46
. .Footrest, Rear 1 art. 2GV-27431-00-00
По запросу
47
. Cover, Rear Footrest art. 5S7-27433-00-00
По запросу
48
. .Pin art. 91701-06032-00
По запросу
49
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
50
. Washer, Plate art. 90201-20279-00
По запросу
51
Bolt, Hex. Socket Button art. 90111-08002-00
По запросу
52
Rear Footrest Assy 2 art. 5S7-27440-10-00
По запросу
53
. .Footrest, Rear 1 art. 2GV-27431-00-00
По запросу
54
. Cover, Rear Footrest art. 5S7-27433-00-00
По запросу
55
. .Pin art. 91701-06032-00
По запросу
56
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
57
. Washer, Plate art. 90201-20279-00
По запросу
58
Bolt, Hex. Socket Button art. 90111-08002-00
По запросу
