модель 2015 года
- Модель WR250F
- Код модели WR250F (WR250FF)

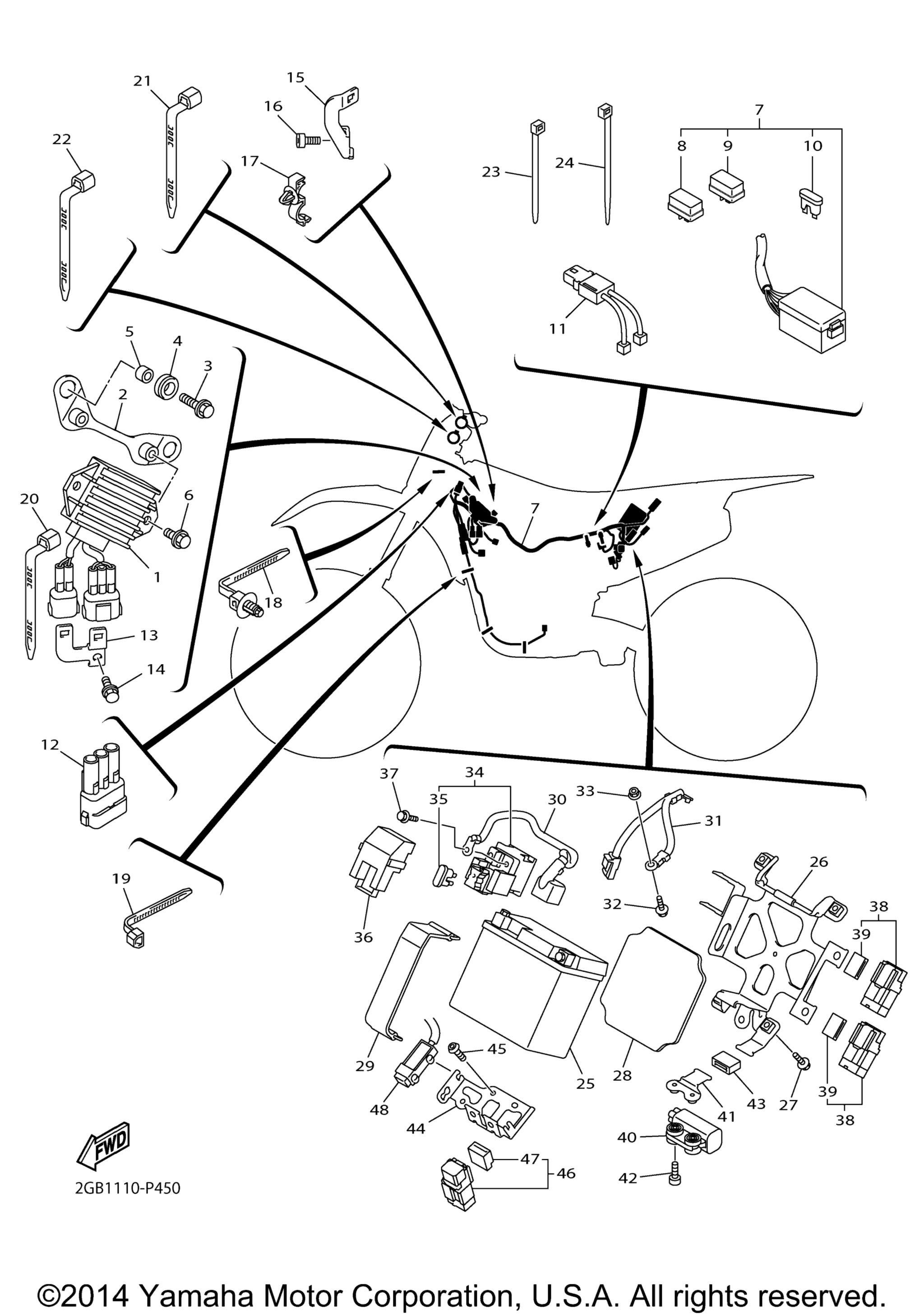

Схема электрооборудования 2 для WR250F (WR250FF)
Схема
Детали
Номер
Наименование детали
Цена
1
Rectifier & Regulator Assy art. 2GB-81960-00-00
По запросу
2
Bracket, Regulator art. 1SL-21287-00-00
По запросу
3
Bolt, Flange art. 90105-06203-00
По запросу
4
Grommet art. 90480-13025-00
По запросу
5
Collar art. 90387-07573-00
По запросу
6
Bolt, Flange art. 90105-06064-00
По запросу
7
Wire Harness Assy art. 2GB-82590-00-00
По запросу
8
Диод электрический art. 3WP-81980-00-00
По запросу
9
Диод Yamaha art. 4WA-81980-00-00
По запросу
10
Предохранитель электрический 5А Yamaha art. 67F-82151-20-00
от 788 ₽
11
Wire, Sub Lead art. 1SL-82309-00-00
По запросу
12
Connector art. 33D-82378-00-00
По запросу
13
Plate art. 1SL-82388-00-00
По запросу
14
Bolt, Flange art. 90105-06110-00
По запросу
15
Plate 2 art. 1SL-82389-00-00
По запросу
16
Bolt art. 91380-06012-00
По запросу
17
Clamp art. 90464-17003-00
По запросу
18
Clamp art. 90464-30009-00
По запросу
19
Хомут Yamaha art. 90465-10098-00
от 368 ₽
20
Зажим art. 90464-15195-00
По запросу
21
Clamp art. 90464-13077-00
По запросу
22
Зажим art. 90464-15195-00
По запросу
23
Band art. 1UA-82591-00-00
По запросу
24
Clamp art. 1UA-82591-00-00
По запросу
25
Battery Assy (Ytz7s(F)) art. 5TJ-82100-01-00
По запросу
26
Bracket, Battery art. 2GB-82128-00-00
По запросу
27
Bolt, With Washer art. 90119-06133-00
По запросу
28
Damper art. 2GB-82176-00-00
По запросу
29
Band, Battery art. 8CY-82131-00-00
По запросу
30
Wire, Plus Lead art. 2GB-82115-00-00
По запросу
31
Wire, Minus Lead art. 2GB-82116-00-00
По запросу
32
Bolt, Flange art. 90105-06064-00
По запросу
33
Гайка Yamaha art. 95702-06500-00
По запросу
34
Starter Relay Assy (Rc19-102B) art. 2GB-81940-00-00
По запросу
35
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
36
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
37
Болт Yamaha art. 95022-06008-00
от 168 ₽
38
Relay Assy (1St-00) art. 1ST-81950-00-00
По запросу
39
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
40
Sensor, Lean Angle art. 5VU-82576-02-00
По запросу
41
Bracket art. 2GB-85542-00-00
По запросу
42
Bolt, Hexagon Socket Head art. 91312-04020-00
По запросу
43
Damper art. 2GB-83513-00-00
По запросу
44
Plate, Holder art. 2GB-8252H-00-00
По запросу
45
Винт Yamaha art. 97707-50014-00
от 830 ₽
46
Relay Assy (1Tp-00) art. 1TP-81950-00-00
По запросу
47
. .Holder, Relay art. 5EA-81952-00-00
По запросу
48
Resistor Assy art. 2GB-82718-00-00
По запросу
