модель 2015 года
- Модель YZF-R1
- Код модели YZFR1 (YZFR1FB)

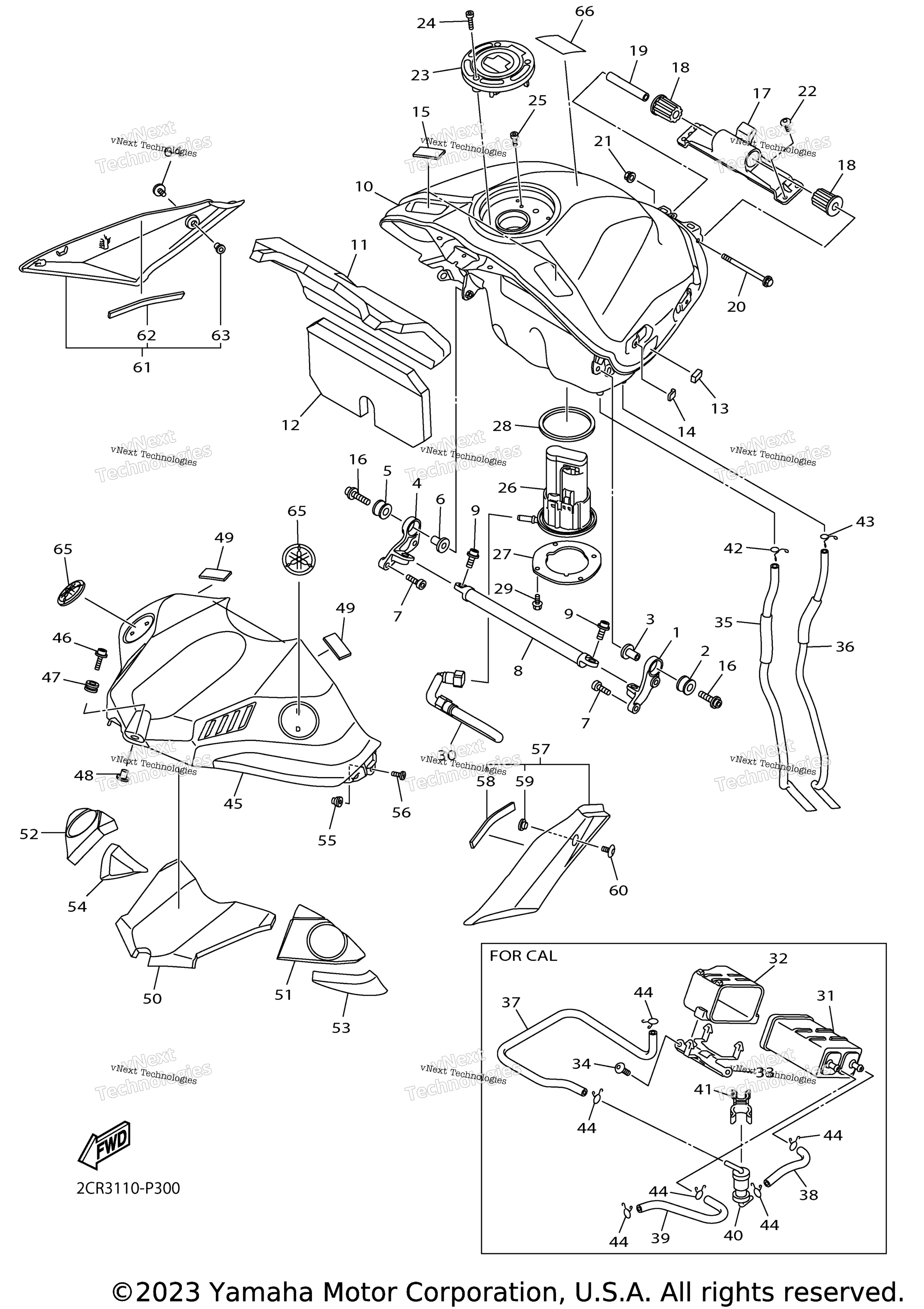

Схема топливного бака для YZFR1 (YZFR1FB)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Fuel Tank 1 art. 2CR-24191-00-00
По запросу
2
.Grommet art. 90480-18008-00
По запросу
3
Collar art. 90387-06091-00
По запросу
4
Bracket, Fuel Tank 2 art. 2CR-24192-00-00
По запросу
5
.Grommet art. 90480-18008-00
По запросу
6
Collar art. 90387-06091-00
По запросу
7
Болт Yamaha art. 91317-06025-00
от 368 ₽
8
Cross Bar art. 2CR-2142V-00-00
По запросу
9
Bolt, Hexagon Socket Head art. 90110-08097-00
По запросу
10
Fuel Tank Comp UR FOR DPBMC art. 2CR-YK241-10-P0
По запросу
10
Fuel Tank Comp UR FOR VRC1 art. 2CR-YK241-10-P1
По запросу
10
Fuel Tank Comp UR FOR SMX art. 2CR-YK241-10-P2
По запросу
11
Damper, Plate 1 art. 2CR-2414H-00-00
По запросу
12
Damper, Plate 2 art. 2CR-2414J-00-00
По запросу
13
Damper 2 art. 13S-21639-00-00
По запросу
14
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
15
.Hook, Side Cover 1 art. 5XT-2411G-00-00
По запросу
16
Bolt, Hexagon Socket Head art. 90110-06346-00
По запросу
17
Bracket, Tank Fitting art. 2CR-2413Y-00-00
По запросу
18
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
19
Collar art. 90387-06055-00
По запросу
20
Bolt, Flange art. 95812-06090-00
По запросу
21
Гайка Yamaha art. 95702-06500-00
По запросу
22
Bolt,Hex. Socket Button art. 90111-06038-00
По запросу
23
Cap Assy art. 2CR-24602-00-00
По запросу
24
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
25
Болт Yamaha art. 91312-05010-00
от 630 ₽
26
Fuel Pump Comp art. 2CR-13907-01-00
По запросу
27
Bracket, Fuel Pump art. 2CR-24491-00-00
По запросу
28
O-Ring art. 1RC-24486-00-00
По запросу
29
Болт Yamaha Болт Yamaha art. 90119-05015-00
от 882 ₽
30
Pipe, Fuel 1 art. 2CR-13971-00-00
По запросу
31
Canister Assy FOR CALIFORNIA art. 2CR-24170-00-00
По запросу
32
Damper, Locating 2 FOR CALIFORNIA art. 2CR-24182-00-00
По запросу
33
Bracket, Canistor FOR CALIFORNIA art. 2CR-2419F-00-00
По запросу
34
Screw FOR CALIFORNIA art. 90149-06084-00
По запросу
35
Pipe 2 art. 2CR-24312-00-00
По запросу
36
Pipe 3 art. 2CR-24313-00-00
По запросу
37
Pipe 4 FOR CALIFORNIA art. 2CR-24314-00-00
По запросу
38
Pipe 5 FOR CALIFORNIA art. 2CR-24315-00-00
По запросу
39
Pipe 6 FOR CALIFORNIA art. 2CR-24316-00-00
По запросу
40
Roll Over Valve Assy FOR CALIFORNIA art. 2C0-24180-00-00
По запросу
41
Clamp FOR CALIFORNIA art. 90464-15001-00
По запросу
42
Clip art. 90467-11106-00
По запросу
43
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
44
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
45
Cover, Top UR FOR VRC1 art. 2CR-2171A-00-P1
По запросу
45
Cover, Top UR FOR DPBMC art. 2CR-2171A-00-P0
По запросу
45
Cover, Top UR FOR SMX art. 2CR-2171A-00-P2
По запросу
46
Bolt, Hexagon Socket Head art. 90110-06233-00
По запросу
47
Grommet art. 90480-12023-00
По запросу
48
.Collar art. 90387-06203-00
По запросу
49
.Hook, Side Cover 1 art. 5XT-2411G-00-00
По запросу
50
Damper, Locating 1 art. 2CR-24181-02-00
По запросу
51
Damper, Plate 3 art. 2CR-2414K-00-00
По запросу
52
Damper, Plate 4 art. 2CR-2414N-00-00
По запросу
53
Damper, Plate 5 art. 2CR-2414P-00-00
По запросу
54
Damper, Plate 6 art. 2CR-2414R-00-00
По запросу
55
Гайка Yamaha art. 90179-05523-00
от 525 ₽
56
Screw, Bind art. 98902-05014-00
По запросу
57
Tank Side Cover Assy 1 art. 2CR-24106-00-00
По запросу
58
. .Damper, Plate 4 art. 90520-03016-00
По запросу
59
. Collar art. 90387-05035-00
По запросу
60
Bolt, Hex. Socket Button art. 90111-05019-00
По запросу
61
Tank Side Cover Assy 2 art. 2CR-24108-00-00
По запросу
62
. .Damper, Plate 4 art. 90520-03016-00
По запросу
63
. Collar art. 90387-05035-00
По запросу
64
Bolt, Hex. Socket Button art. 90111-05019-00
По запросу
65
Emblem art. 1RC-2413B-01-00
По запросу
66
Label, Warning General Info art. 29P-2816R-01-00
По запросу
