модель 2015 года
- Модель YZF R3
- Код модели YZFR3 (YZFR3FB)

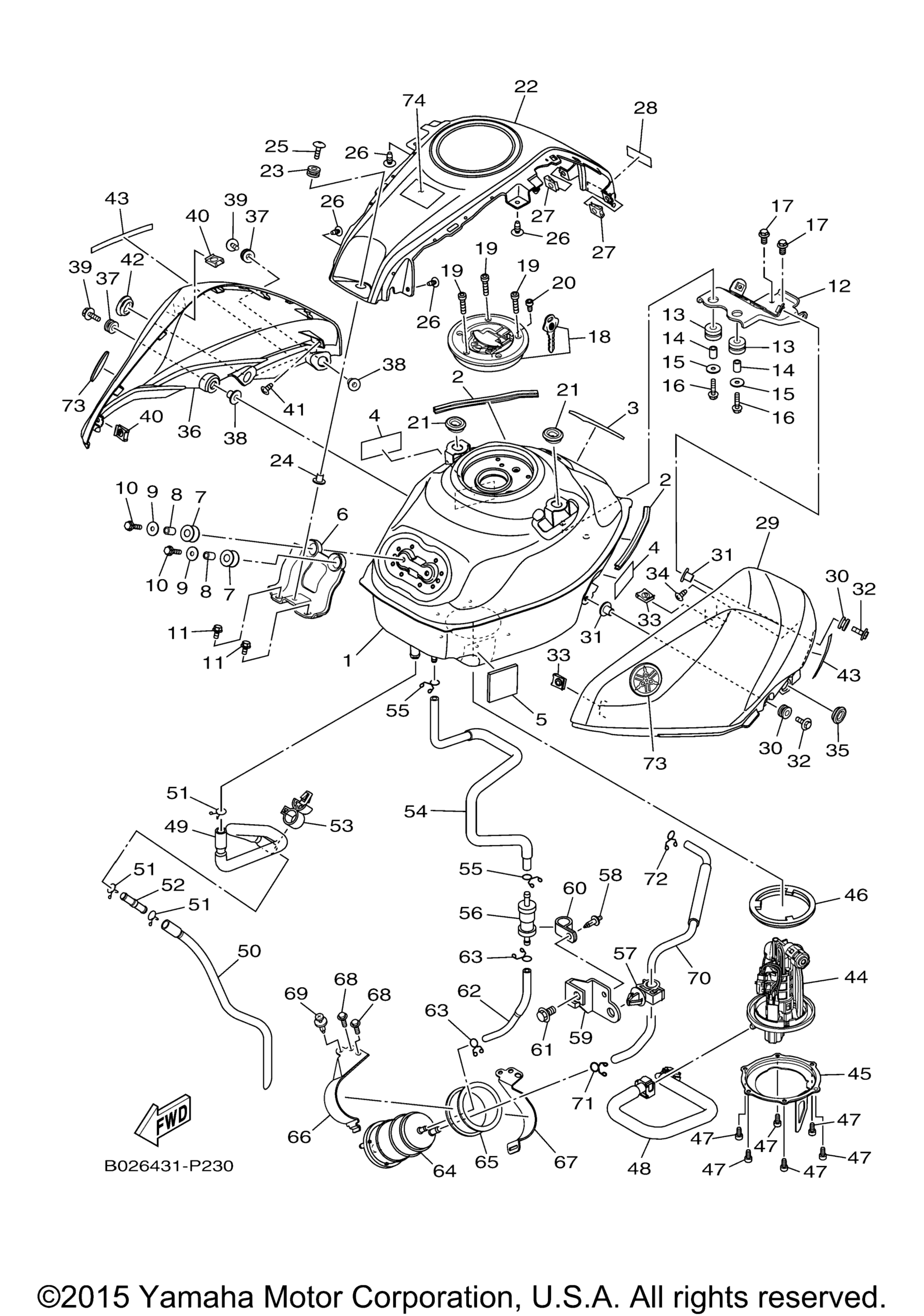

Схема топливного бака для YZFR3 (YZFR3FB)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. BR5-F4110-00-00
По запросу
2
Mold, Fuel Tank art. 1WD-F4188-00-00
По запросу
3
Damper, Plate art. 90520-03823-00
По запросу
4
Seal art. 5D9-F414G-00-00
По запросу
5
Damper, Plate 1 art. 45P-F414H-00-00
По запросу
6
Bracket, Tank Fitting art. 1WD-F412Y-01-00
По запросу
7
Grommet art. 1WD-F4339-00-00
По запросу
8
Втулка Yamaha art. 90387-07598-00
По запросу
9
Washer Plain art. 90201-06380-00
По запросу
10
Bolt, Flange art. 95811-06025-00
По запросу
11
Болт с фланцем art. 95817-06012-00
По запросу
12
Bracket, Fuel Tank 1 art. 1WD-F4191-00-00
По запросу
13
Grommet art. 90480-15807-00
По запросу
14
Втулка Yamaha art. 90387-07598-00
По запросу
15
Washer Plain art. 90201-06380-00
По запросу
16
Bolt, Flange art. 95811-06025-00
По запросу
17
Bolt, Flange art. 95022-08014-00
По запросу
18
Cap Assy art. 1WD-WF461-00-00
По запросу
19
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
20
Болт Yamaha art. 91312-05010-00
от 630 ₽
21
Втулка Yamaha art. 90480-01558-00
По запросу
22
Cover, Tank MBL2 FOR SMX, VRC1 art. 1WD-F41B1-00-P0
По запросу
22
Cover, Tank MS1 FOR DPBMC art. 1WD-F41B1-00-P1
По запросу
23
Grommet art. 90480-12808-00
По запросу
24
Collar art. 90387-06899-00
По запросу
25
Bolt,Hex. Socket Button art. 90111-06117-00
По запросу
26
Винт Yamaha art. 97707-50012-00
от 168 ₽
27
Nut, Spring art. 90183-05042-00
По запросу
28
.Seal art. 1WD-F414G-00-00
По запросу
29
Cover, Side 1 UR FOR DPBMC art. 1WD-F4129-00-P1
По запросу
29
Cover, Side 1 UR FOR SMX art. 1WD-F4129-00-P0
По запросу
29
Cover, Side 1 UR FOR VRC1 art. 1WD-F4129-00-P2
По запросу
30
Grommet art. 90480-12808-00
По запросу
31
Collar art. 90387-06899-00
По запросу
32
Bolt, With Washer art. 90119-05020-00
По запросу
33
Nut, Spring art. 90183-05042-00
По запросу
34
Винт Yamaha art. 97707-50012-00
от 168 ₽
35
.Grommet art. 90480-01559-00
По запросу
36
Cover, Side 2 UR FOR SMX art. 1WD-F4139-00-P0
По запросу
36
Cover, Side 2 UR FOR VRC1 art. 1WD-F4139-00-P2
По запросу
36
Cover, Side 2 UR FOR DPBMC art. 1WD-F4139-00-P1
По запросу
37
Grommet art. 90480-12808-00
По запросу
38
Collar art. 90387-06899-00
По запросу
39
Bolt, With Washer art. 90119-05020-00
По запросу
40
Nut, Spring art. 90183-05042-00
По запросу
41
Винт Yamaha art. 97707-50012-00
от 168 ₽
42
.Grommet art. 90480-01559-00
По запросу
43
.Seal 2 art. 1WD-F414E-00-00
По запросу
44
Fuel Pump Comp art. 1WD-E3907-10-00
По запросу
45
Bracket, Fuel Pump art. 1WD-F4491-00-00
По запросу
46
O-Ring art. 3C1-F4486-00-00
По запросу
47
Болт Yamaha art. 91312-05010-00
от 630 ₽
48
Pipe, Fuel 1 art. 1WD-E3971-02-00
По запросу
49
Pipe 2 art. 1WD-F4312-00-00
По запросу
50
Pipe 4 art. 1WD-F4314-01-00
По запросу
51
Clip art. 90467-15012-00
По запросу
52
Pipe, Joint 1 art. 1WD-F4376-00-00
По запросу
53
Зажим Yamaha art. 90464-16012-00
По запросу
54
Pipe 4 art. 2MS-F4314-01-00
По запросу
55
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
56
Roll Over Valve Assy art. 1DW-F4180-02-00
По запросу
57
Clamp art. 90464-10008-00
По запросу
58
Rivet art. 90269-05006-00
По запросу
59
Bracket, Canistor art. 2MS-F419F-00-00
По запросу
60
Зажим Yamaha art. 90464-15014-00
По запросу
61
Болт с фланцем art. 95027-08012-00
По запросу
62
Pipe 5 art. 2MS-F4315-00-00
По запросу
63
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
64
Canister Assy art. 2MS-F4170-00-00
По запросу
65
Band art. 2MS-F483H-00-00
По запросу
66
Bracket, Canister art. 2MS-F115R-00-00
По запросу
67
Bracket, Canister art. 2MS-F134X-00-00
По запросу
68
Болт с фланцем art. 90105-06696-00
По запросу
69
Пистон Yamaha art. 90269-06081-00
от 788 ₽
70
Pipe 6 art. 2MS-F4316-00-00
По запросу
71
Зажим Yamaha art. 90467-11009-00
от 1 092 ₽
72
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
73
.Emblem art. 1WD-F413B-01-00
По запросу
74
Label, Caution art. 1TP-2118K-A2-00
По запросу
