модель 2015 года
- Модель YZF R3
- Код модели YZFR3 (YZFR3FR)

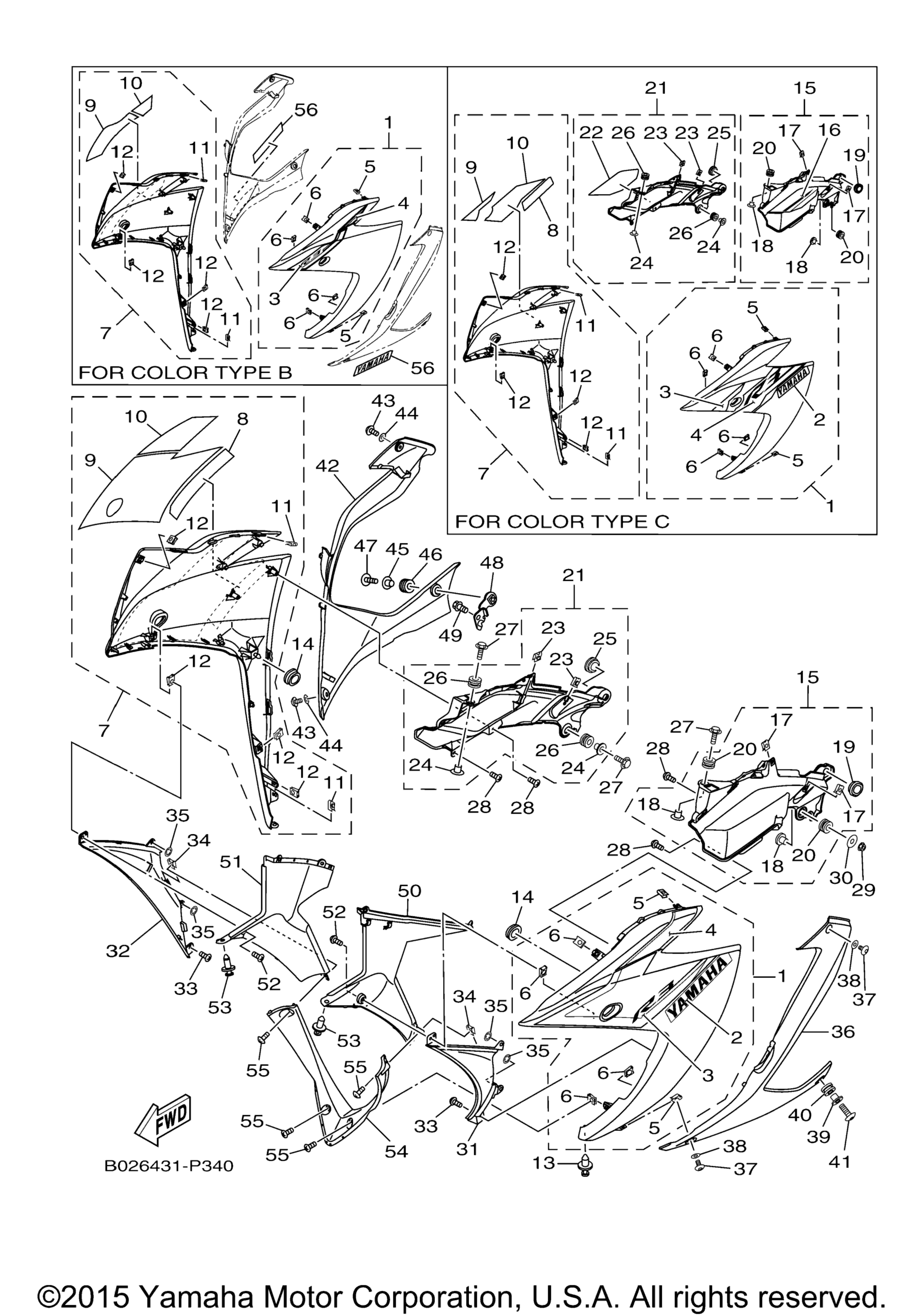

Схема обтекателя 1 для YZFR3 (YZFR3FR)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Front Under 1 Sub Assy UR FOR SMX art. 1WD-XF83L-40-P0
По запросу
1
Body, Front Under 1 Sub Assy UR WM6 FOR VRC1 art. 1WD-XF83L-60-P2
По запросу
1
Body, Front Under 1 Sub Assy UR MS1 FOR DPBMC art. 1WD-XF83L-30-P1
По запросу
2
. . Emblem UR FOR VRC1 art. 1WD-F8328-10-00
По запросу
2
. . Emblem UR FOR DPBMC art. 1WD-F8328-00-00
По запросу
3
. . Graphic 3 UR FOR VRC1 art. 1WD-F8393-21-00
По запросу
3
. . Graphic 3 UR FOR SMX art. 2MS-F8393-10-00
По запросу
3
. . Graphic 3 UR FOR DPBMC art. 2MS-F8393-00-00
По запросу
4
. . Graphic 5 UR FOR DPBMC art. 1WD-F8398-00-00
По запросу
4
. . Graphic 5 UR FOR VRC1 art. 2MS-F8398-01-00
По запросу
4
. . Graphic 5 UR FOR SMX art. 1WD-F8398-11-00
По запросу
5
. Nut, Spring art. 90183-050A7-00
По запросу
6
. Nut, Spring art. 90183-05042-00
По запросу
7
Body, Front Under 2 Sub Assy UR MS1 FOR DPBMC art. 1WD-XF83M-30-P1
По запросу
7
Body, Front Under 2 Sub Assy UR FOR SMX art. 1WD-XF83M-40-P0
По запросу
7
Body, Front Under 2 Sub Assy UR WM6 FOR VRC1 art. 1WD-XF83M-60-P2
По запросу
8
. . Emblem UR FOR DPBMC art. 1WD-F8328-00-00
По запросу
8
. . Emblem UR FOR VRC1 art. 1WD-F8328-10-00
По запросу
9
. . Graphic 4 UR FOR DPBMC art. 2MS-F8394-00-00
По запросу
9
. . Graphic 4 UR FOR SMX art. 2MS-F8394-10-00
По запросу
9
. . Graphic 4 UR FOR VRC1 art. 1WD-F8394-20-00
По запросу
10
. . Graphic 6 UR FOR DPBMC art. 1WD-F8399-01-00
По запросу
10
. . Graphic 6 UR FOR SMX art. 1WD-F8399-10-00
По запросу
10
. . Graphic 6 UR FOR VRC1 art. 2MS-F8399-00-00
По запросу
11
. Nut, Spring art. 90183-050A7-00
По запросу
12
. Nut, Spring art. 90183-05042-00
По запросу
13
Пистон Yamaha art. 90269-06081-00
от 788 ₽
14
Втулка Yamaha art. 90480-01558-00
По запросу
15
Cover 7 MBL2 (VRC1) art. 1WD-XF11W-50-P0
По запросу
15
Cover 7 MBL2 (DPBMC, SMX) art. 1WD-XF11W-10-P0
По запросу
16
. . Graphic, 7 FOR VRC1 art. 2MS-F83GA-00-00
По запросу
17
. Nut, Spring art. 90183-050A7-00
По запросу
18
. Collar art. 90387-06899-00
По запросу
19
Втулка Yamaha art. 90480-01558-00
По запросу
20
. Grommet art. 90480-12808-00
По запросу
21
Cover 8 MBL2 (DPBMC, SMX) art. 1WD-XF11X-10-P0
По запросу
21
Cover 8 MBL2 (VRC1) art. 1WD-XF11X-60-P0
По запросу
22
. . Graphic, 8 FOR VRC1 art. 2MS-F83GB-00-00
По запросу
23
. Nut, Spring art. 90183-050A7-00
По запросу
24
. Collar art. 90387-06899-00
По запросу
25
Втулка Yamaha art. 90480-01558-00
По запросу
26
. Grommet art. 90480-12808-00
По запросу
27
Болт с шайбой Yamaha art. 90119-06096-00
от 578 ₽
28
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
29
Гайка Yamaha art. 95702-06500-00
По запросу
30
Washer Plain art. 90201-06380-00
По запросу
31
Panel 1 MBL2 art. 1WD-F835U-00-P0
По запросу
32
Panel 2 MBL2 art. 1WD-F835V-00-P0
По запросу
33
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
34
Nut, Spring art. 90183-05042-00
По запросу
35
Гайка пружинная Yamaha art. 90183-06008-00
от 987 ₽
36
Cover, Under MBL2 art. 1WD-F8385-00-P0
По запросу
37
Bolt,Hex. Socket Button art. 90111-05003-00
По запросу
38
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
39
Collar art. 90387-06899-00
По запросу
40
Grommet art. 90480-12808-00
По запросу
41
Bolt,Hex. Socket Button art. 90111-06117-00
По запросу
42
Cover, Under 2 MBL2 art. 1WD-F8395-00-P0
По запросу
43
Bolt,Hex. Socket Button art. 90111-05003-00
По запросу
44
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
45
Collar art. 90387-06899-00
По запросу
46
Grommet art. 90480-12808-00
По запросу
47
Bolt,Hex. Socket Button art. 90111-06117-00
По запросу
48
Bracket 8 art. 1WD-F833E-00-00
По запросу
49
Болт Yamaha art. 95022-06012-00
По запросу
50
Panel, Inner 1 art. 1WD-F836K-01-00
По запросу
51
Panel, Inner 2 art. 1WD-F836L-01-00
По запросу
52
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
53
Пистон Yamaha art. 90269-06081-00
от 788 ₽
54
Panel, Inner 3 art. 1WD-F836M-00-00
По запросу
55
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
56
Emblem FOR SMX art. 1WD-F8328-21-00
По запросу
