модель 2015 года
- Модель YZF R6
- Код модели YZFR6 (YZFR6FCB) CA

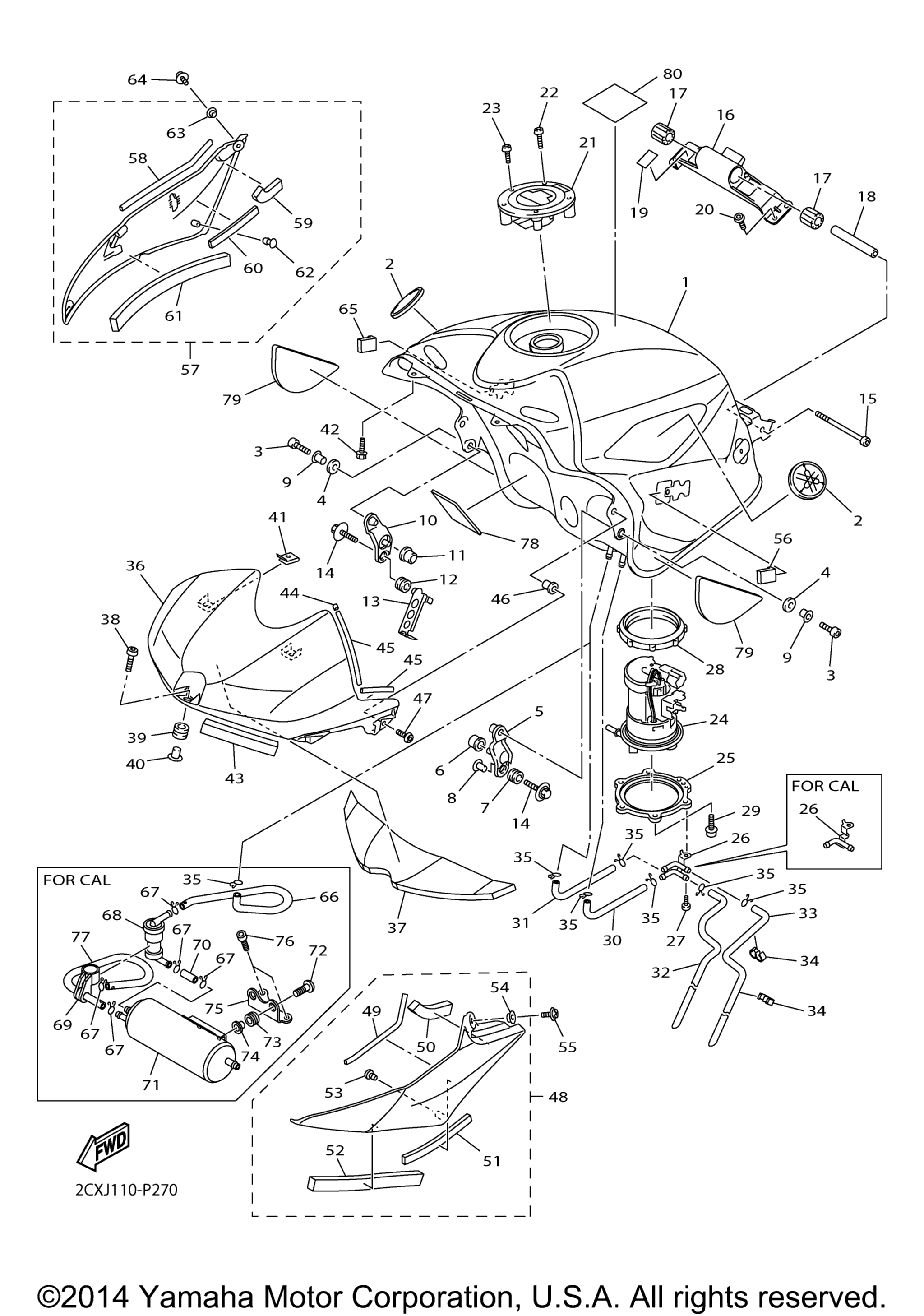

Схема топливного бака для YZFR6 (YZFR6FCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR SMX art. 13S-WK241-01-P3
По запросу
1
Fuel Tank Comp UR FOR BWC1 art. 13S-WK241-01-P1
По запросу
1
Fuel Tank Comp UR FOR DPBMC art. 13S-WK241-01-P0
По запросу
2
Emblem art. 5SL-2413B-00-00
По запросу
3
Болт Yamaha art. 91312-06016-00
от 788 ₽
4
Damper, Locating 3 art. 5VY-24183-00-00
По запросу
5
Bracket, Fuel Tank 1 art. 5VY-24191-10-00
По запросу
6
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
7
Grommet art. 90480-10542-00
По запросу
8
Collar art. 90387-066Y6-00
По запросу
9
Collar art. 90387-06143-00
По запросу
10
Bracket, Fuel Tank 2 art. 5VY-24192-10-00
По запросу
11
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
12
Grommet art. 90480-10542-00
По запросу
13
Guide, Wire art. 2C0-21339-00-00
По запросу
14
Bolt, With Washer art. 90119-06262-00
По запросу
15
Bolt, Hexagon Socket Head art. 91314-06090-00
По запросу
16
Bracket, Tank Fitting art. 2C0-2413Y-00-00
По запросу
17
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
18
Collar art. 90387-06055-00
По запросу
19
Tape, 1 art. 2C0-21566-00-00
По запросу
20
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
21
Cap Assy art. 39P-24602-00-00
По запросу
22
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
23
Болт Yamaha art. 91312-05010-00
от 630 ₽
24
Fuel Pump Comp art. 14B-13907-23-00
По запросу
25
Bracket, Fuel Pump art. 13S-24491-00-00
По запросу
26
Clamp 1 FOR CALIFORNIA art. 13S-24135-10-00
По запросу
26
Clamp 1 FOR U49 art. 13S-24135-00-00
По запросу
27
Screw, Binding art. 98907-05008-00
По запросу
28
O-Ring art. 19B-24486-01-00
По запросу
29
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
30
Pipe 5 art. 13S-24315-00-00
По запросу
31
Pipe 6 art. 13S-24316-00-00
По запросу
32
Pipe 7 FOR U49 art. 13S-24317-00-00
По запросу
32
Pipe 7 FOR CALIFORNIA art. 13S-24317-10-00
По запросу
33
Pipe 3 art. 13S-24313-00-00
По запросу
34
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
35
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
36
Cover, Top UR FOR BWC1 art. 13S-2171A-00-P1
По запросу
36
Cover, Top UR MBL2 FOR SMX art. 13S-2171A-00-P2
По запросу
36
Cover, Top UR FOR DPBMC art. 13S-2171A-00-P0
По запросу
37
Damper art. 13S-24854-00-00
По запросу
38
Bolt, Hex. Socket Button art. 90111-06030-00
По запросу
39
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
40
Collar art. 90387-06222-00
По запросу
41
Nut, Spring art. 90183-05074-00
По запросу
42
Bolt, Flange art. 90105-05014-00
По запросу
43
Damper, Plate 2 art. 2C0-2414J-00-00
По запросу
44
Damper, Locating 1 art. 13S-24181-00-00
По запросу
45
.Damper, Plate 4 art. 90520-03016-00
По запросу
46
Гайка Yamaha art. 90179-05523-00
от 525 ₽
47
Screw, Bind art. 98902-05014-00
По запросу
48
Tank Side Cover Assy 1 art. 13S-24106-00-00
По запросу
49
. .Damper, Plate 1 art. 90520-04013-00
По запросу
50
. .Damper, Plate 5 art. 2C0-2414P-00-00
По запросу
51
. Damper, Plate 2 art. 90520-04012-00
По запросу
52
. .Damper, Locating 4 art. 2C0-24184-00-00
По запросу
53
. Plug art. 90338-07180-00
По запросу
54
. Collar art. 90387-05035-00
По запросу
55
Screw, Bind art. 98902-05008-00
По запросу
56
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
57
Tank Side Cover Assy 2 art. 13S-24108-00-00
По запросу
58
. .Damper, Plate 1 art. 90520-04013-00
По запросу
59
. .Damper, Plate 5 art. 2C0-2414P-00-00
По запросу
60
. Damper, Plate 2 art. 90520-04012-00
По запросу
61
. .Damper, Locating 4 art. 2C0-24184-00-00
По запросу
62
. Plug art. 90338-07180-00
По запросу
63
. Collar art. 90387-05035-00
По запросу
64
Screw, Bind art. 98902-05008-00
По запросу
65
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
66
Pipe 4 FOR CALIFORNIA art. 13S-24314-00-00
По запросу
67
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
68
Roll Over Valve Assy FOR CALIFORNIA art. 2C0-24180-00-00
По запросу
69
Band 1 FOR CALIFORNIA art. 2C0-24398-00-00
По запросу
70
Hose (L30) FOR CALIFORNIA art. 90445-11065-00
По запросу
71
Canister Assy FOR CALIFORNIA art. 5EL-24170-00-00
По запросу
72
Болт Yamaha art. 90110-06200-00
По запросу
73
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
74
Collar FOR CALIFORNIA art. 90387-062L2-00
По запросу
75
Bracket, Canistor FOR CALIFORNIA art. 2C0-2419F-00-00
По запросу
76
Болт Yamaha art. 91314-06020-00
от 263 ₽
77
Pipe FOR CALIFORNIA art. 2C0-1443J-01-00
По запросу
78
Damper, Side Cover art. 13S-24145-10-00
По запросу
79
Damper, Side Cover art. 2C0-24145-10-00
По запросу
80
Label, Caution art. 4C8-2118K-00-00
По запросу
