модель 2016 года
- Модель Bolt
- Код модели BOLT C SPEC (XVS95CRG)

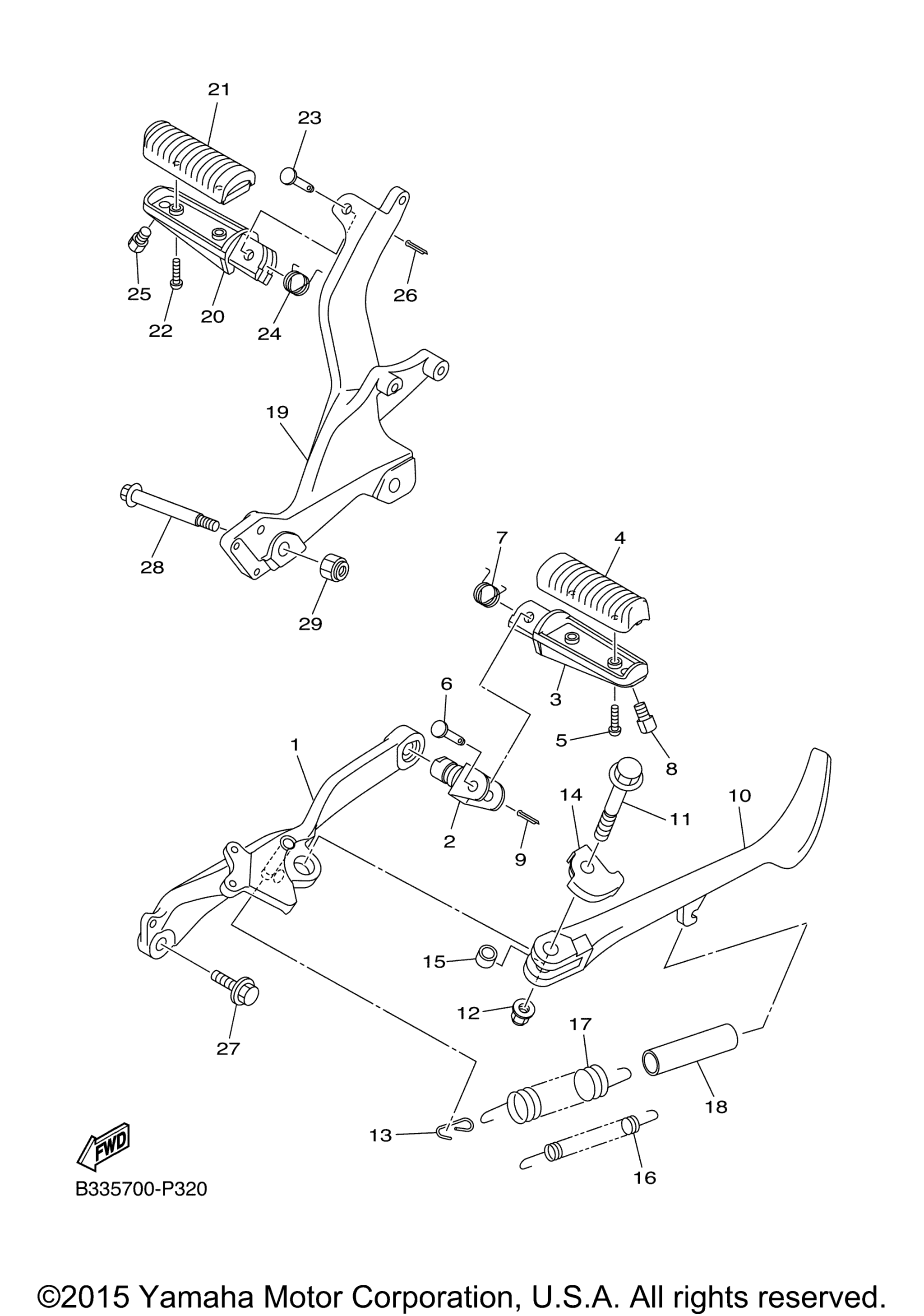

Схема подножки и подставки для BOLT C SPEC (XVS95CRG)
Схема
Детали
Номер
Наименование детали
Цена
1
Footrest 1 art. B33-27411-00-00
По запросу
2
Footrest 1 art. 46X-27411-10-00
По запросу
3
Footrest 3 art. 4BH-27451-01-00
По запросу
4
Cover, Footrest art. 4BP-27413-00-00
По запросу
5
Болт Yamaha 98580-05014-00 art. 98502-05014-00
от 368 ₽
6
.Pin art. 91701-08035-00
По запросу
7
Spring, Torsion art. 90508-20572-00
По запросу
8
Bolt art. 1D7-27435-09-00
По запросу
9
Шплинт Yamaha art. 91490-25020-00
По запросу
10
Stand, Side art. 1TP-27311-00-00
По запросу
11
Bolt, Flange art. 90105-10426-00
По запросу
12
Nut, Self-Locking art. 90185-10008-00
По запросу
13
Link, Side Stand art. 1TP-27315-00-00
По запросу
14
Washer art. 5S7-27322-00-00
По запросу
15
Collar art. 90387-10020-00
По запросу
16
Spring, Tension art. 90506-23490-00
По запросу
17
Spring, Tension art. 90506-29507-00
По запросу
18
Hose (L60) art. 90445-16641-00
По запросу
19
Footrest 2 art. B33-27421-00-00
По запросу
20
Footrest 4 art. 4BH-27461-01-00
По запросу
21
Cover, Footrest art. 4BP-27413-00-00
По запросу
22
Болт Yamaha 98580-05014-00 art. 98502-05014-00
от 368 ₽
23
Pin, Clevis art. 91702-08040-00
По запросу
24
Spring, Torsion art. 90508-20572-00
По запросу
25
Bolt art. 1D7-27435-09-00
По запросу
26
Шплинт Yamaha art. 91490-25020-00
По запросу
27
Bolt, Flange art. 90105-10009-00
По запросу
28
Bolt, Flange art. 90105-10323-00
По запросу
29
Nut, Self-Locking art. 90185-10008-00
По запросу
