модель 2016 года
- Модель Bolt
- Код модели BOLT (XVS95CGCB) CA

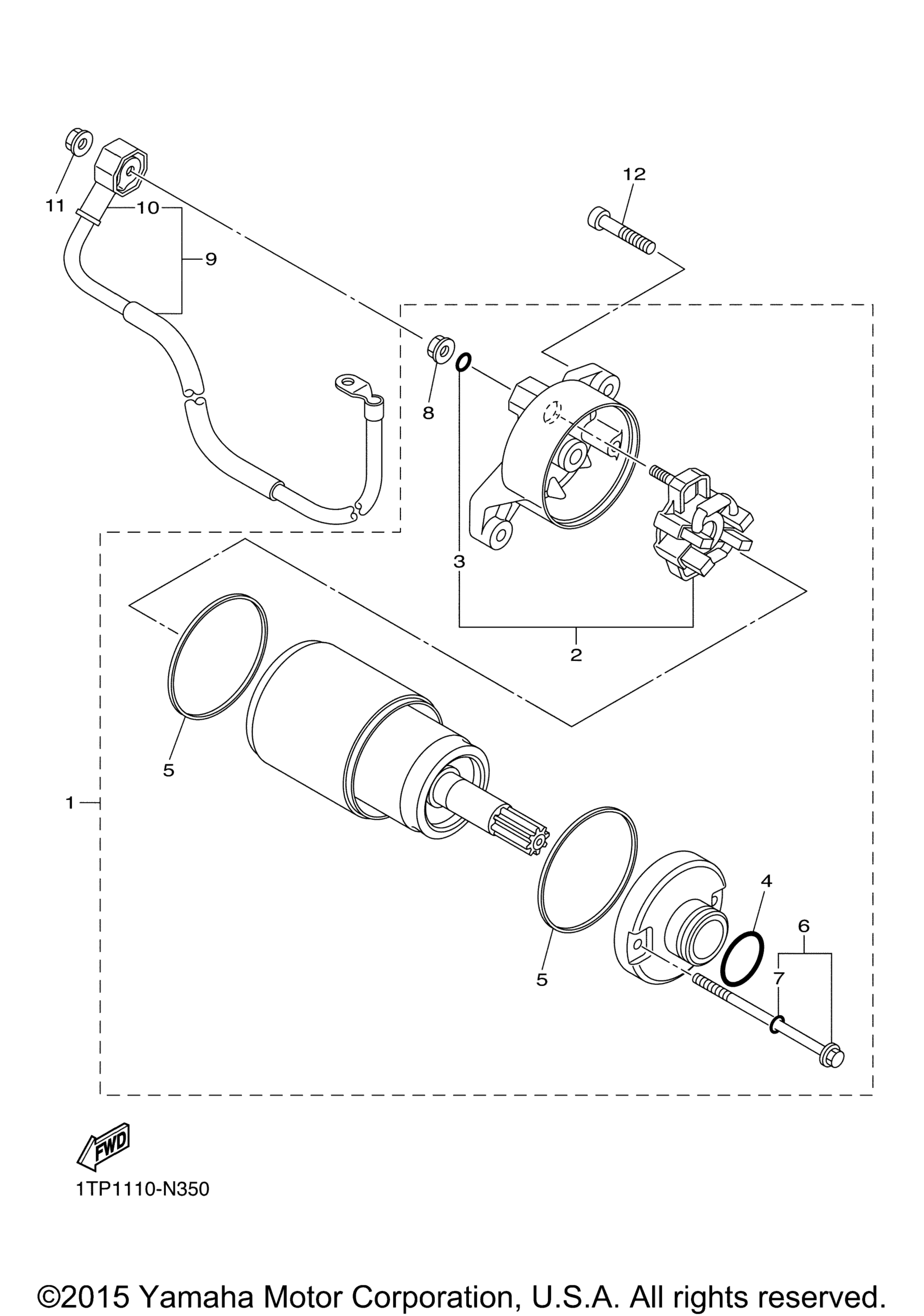

Схема стартера для BOLT (XVS95CGCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Motor Assy art. 1TP-81890-01-00
По запросу
2
. .Brush Holder Assy art. 4B5-81840-00-00
По запросу
3
. . ..O-Ring art. 3TB-81847-00-00
По запросу
4
. .O-Ring art. 93210-24235-00
По запросу
5
. .Gasket art. 35C-81844-00-00
По запросу
6
. .Bolt art. 28P-81826-00-00
По запросу
7
. . ..O-Ring art. 3TB-81847-00-00
По запросу
8
Гайка Yamaha art. 4XV-8182A-00-00
По запросу
9
Cord, Starter Motor art. 1TP-81815-00-00
По запросу
10
. .Cap art. 4B5-81871-00-00
По запросу
11
Гайка Yamaha art. 4XV-8182A-00-00
По запросу
12
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
