модель 2016 года
- Модель FJR1300
- Код модели FJR1300A (FJR13AG)

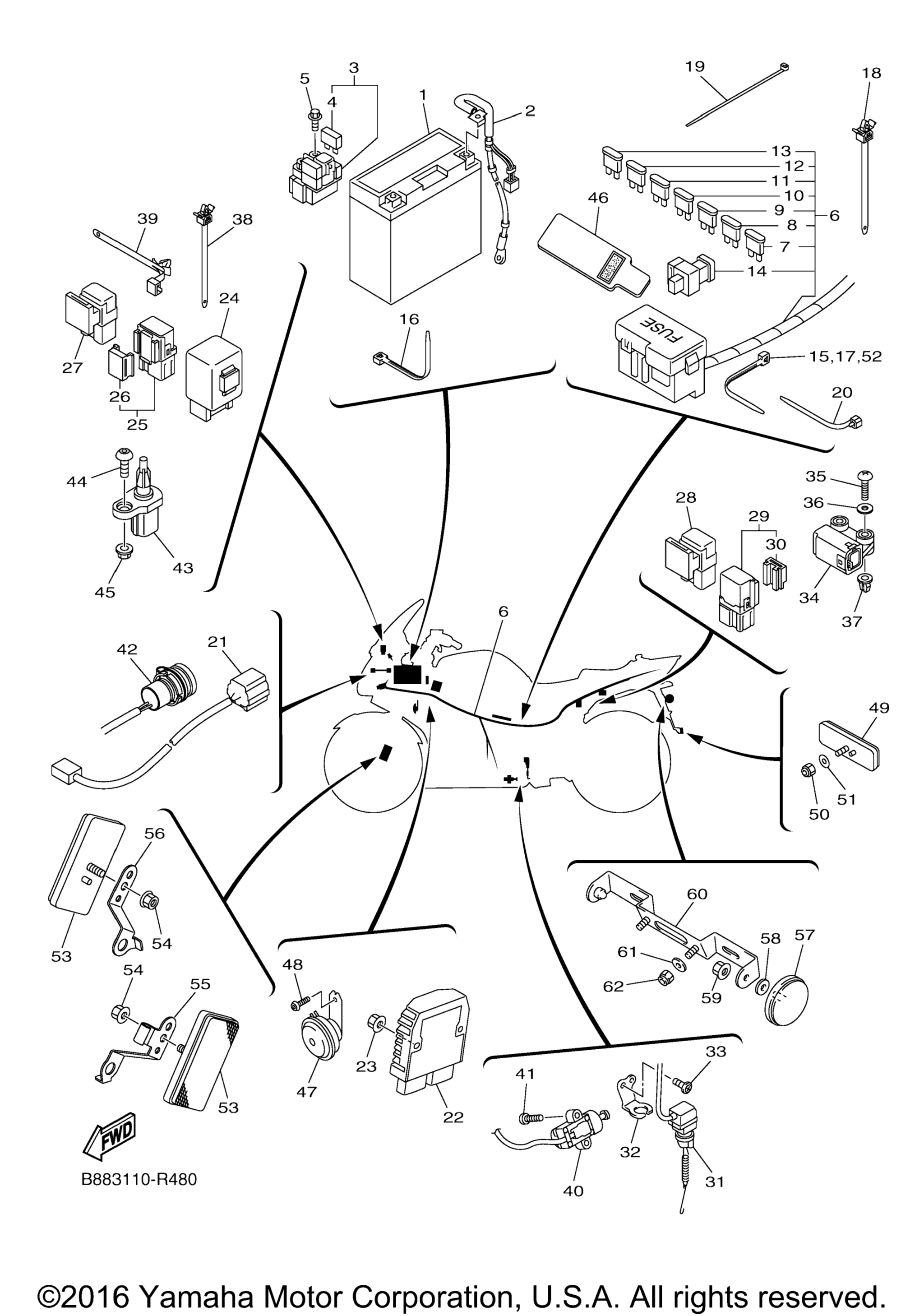

Схема электрооборудования 2 для FJR1300A (FJR13AG)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Gs Gt14b-4) art. GT1-4B400-00-00
По запросу
2
Wire, Minus Lead art. 1MC-82116-00-00
По запросу
3
Реле стартера Yamaha art. 3D7-81940-00-00
По запросу
4
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
5
Болт Yamaha art. 95022-06008-00
от 168 ₽
6
Wire Harness Assy art. B88-82590-10-00
По запросу
7
Предохранитель 3А art. 67F-82151-30-00
По запросу
8
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
9
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
10
Предохранитель 15А art. 67F-82151-50-00
По запросу
11
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
12
. .Fuse (30A-Bl) art. 5JJ-82151-60-00
По запросу
13
. .Fuse (1A-Bl) art. 1MC-82151-00-00
По запросу
14
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
15
Band art. 1UA-82591-00-00
По запросу
16
Хомут Yamaha art. 90465-10098-00
от 368 ₽
17
Band art. 1UA-82591-00-00
По запросу
18
Хомут с фиксатором art. 90464-10112-00
По запросу
19
Clamp 1 art. 5Y9-12491-00-00
По запросу
20
Зажим art. 90464-15195-00
По запросу
21
Wire, Sub Lead art. 1MC-82509-00-00
По запросу
22
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
23
Nut, Self-Locking art. 95604-06200-00
По запросу
24
Relay Assy (5Vk-30) art. 5VK-81950-32-00
По запросу
25
Relay Assy (1St-00) art. 1ST-81950-00-00
По запросу
26
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
27
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
28
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
29
Relay Assy (1Tp-00) art. 1TP-81950-00-00
По запросу
30
. .Holder, Relay art. 5EA-81952-00-00
По запросу
31
Stop Switch Assy art. 1MC-82530-02-00
По запросу
32
Stay, Stop Switch art. 1MC-2144G-00-00
По запросу
33
Screw, Bind art. 98902-05008-00
По запросу
34
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
35
Screw, Tapping art. 97702-40025-00
По запросу
36
Washer, Plate art. 90201-04030-00
По запросу
37
Nut, Adjusting art. 4B4-84334-00-00
По запросу
38
Хомут с фиксатором art. 90464-10112-00
По запросу
39
Clamp art. 90464-20213-00
По запросу
40
Switch, Side Stand art. 1MC-82566-02-00
По запросу
41
Винт Yamaha art. 98507-05016-00
По запросу
42
Terminal Comp art. 3P6-8254B-00-00
По запросу
43
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
44
Bolt, Button Head art. 92012-05014-00
По запросу
45
Nut, Flange art. 95702-05500-00
По запросу
46
Protecter, Wire Harness art. 2D1-82589-02-00
По запросу
47
Horn art. B88-83371-00-00
По запросу
48
Болт Yamaha art. 92012-06010-00
По запросу
49
Катафот Yamaha art. 3Y6-85130-02-00
По запросу
50
.Nut, U art. 95617-05100-00
По запросу
51
Washer, Plate art. 90201-05043-00
По запросу
52
Band art. 1UA-82591-00-00
По запросу
53
Reflector Assy art. 11H-85110-01-00
По запросу
54
Nut, Flange art. 95702-05500-00
По запросу
55
Bracket, Reflector 1 art. 3P6-85112-10-00
По запросу
56
Bracket, Reflector 2 art. 3P6-85122-01-00
По запросу
57
Катафот Yamaha art. 449-85131-02-00
По запросу
58
Washer, Plate art. 90201-061A5-00
По запросу
59
Nut, Flange art. 95702-05500-00
По запросу
60
Bracket, License art. B88-84751-00-00
По запросу
61
Washer, Plate art. 90201-06380-00
По запросу
62
Гайка Yamaha art. 95617-06100-00
от 368 ₽
