модель 2016 года
- Модель FZ-09
- Код модели FZ09 (FZ09GCL) CA

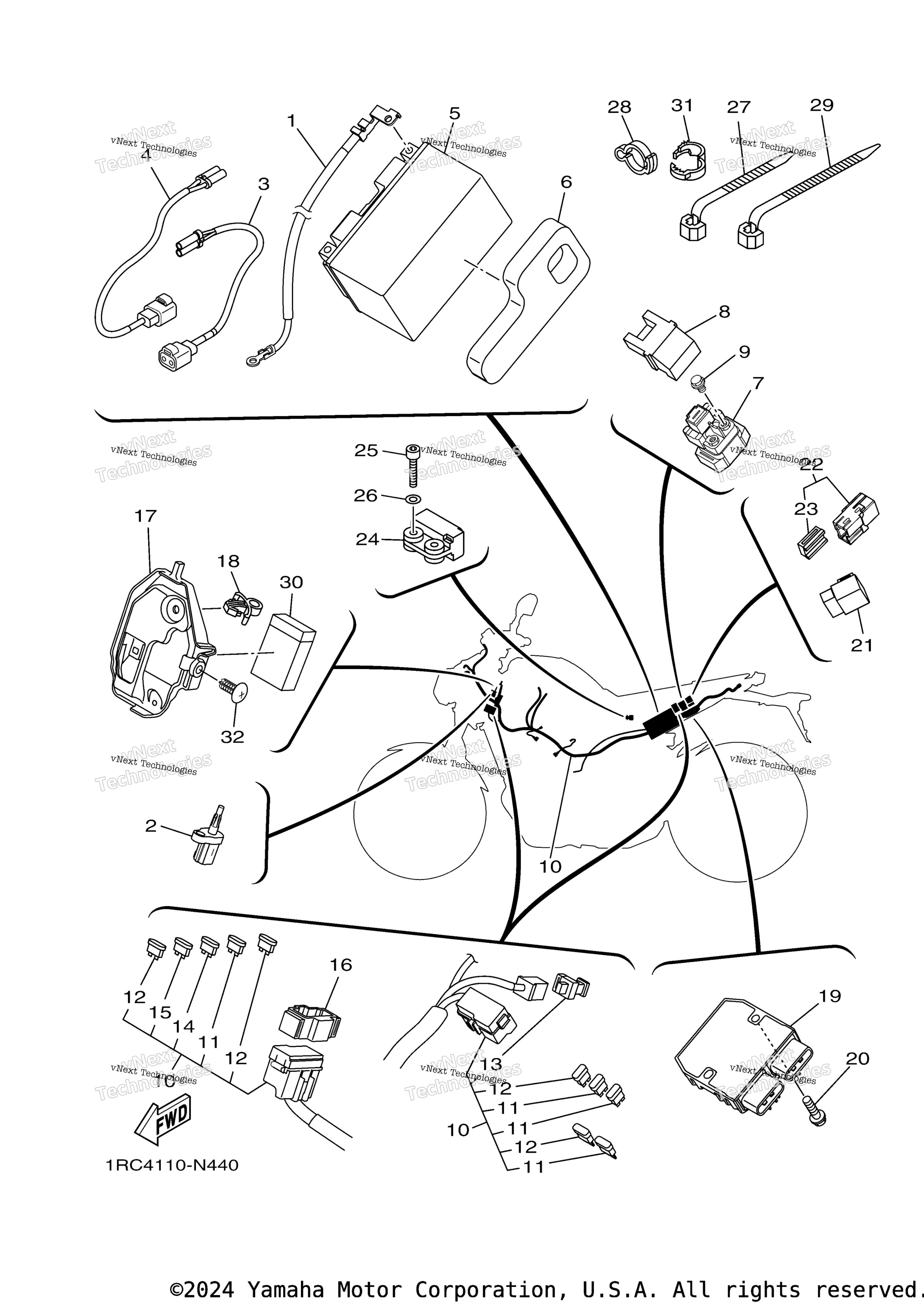

Схема электрооборудования 1 для FZ09 (FZ09GCL) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Wire, Minus Lead art. 1RC-82116-00-00
По запросу
2
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
3
Wire, Sub Lead art. 1RC-82309-00-00
По запросу
4
Wire, Sub Lead art. 1RC-82509-00-00
По запросу
5
Battery Assy (Yuasa Ytz10s) art. YTZ-10S00-00-00
По запросу
6
Spacer art. 1RC-8246K-00-00
По запросу
7
Starter Relay Assy art. 1RC-81940-00-00
По запросу
8
Cover, Lead Wire art. 5SL-82119-30-00
По запросу
9
Болт Yamaha art. 95022-06008-00
от 168 ₽
10
Wire Harness Assy art. 1RC-82590-12-00
По запросу
11
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
12
Предохранитель 15А art. 67F-82151-50-00
По запросу
13
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
14
Предохранитель электрический 2А Yamaha art. 5JJ-82151-80-00
от 830 ₽
15
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
16
Clamp art. 1RC-82544-00-00
По запросу
17
Cover, Connector art. 1RC-82599-01-00
По запросу
18
Хомут art. 90464-15157-00
По запросу
19
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
20
Bolt, Flange art. 95022-06025-00
По запросу
21
Relay Assy (5Vk-40) art. 5VK-81950-42-00
По запросу
22
Relay Assy (1St-00) art. 1ST-81950-00-00
По запросу
23
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
24
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
25
.Bolt, Hexagon Socket Head art. 91312-04020-00
По запросу
26
Washer, Plate art. 90201-04030-00
По запросу
27
Зажим art. 90464-15195-00
По запросу
28
Clamp art. 90464-14010-00
По запросу
29
Band art. 3MA-82591-00-00
По запросу
30
Protecter, Wire Harness art. 1RC-82589-00-00
По запросу
31
Хомут Yamaha art. 90464-16001-00
По запросу
32
Rivet art. 90269-07015-00
По запросу
