модель 2016 года
- Модель FZ6R
- Код модели FZ6R (FZ6RGCB) CA

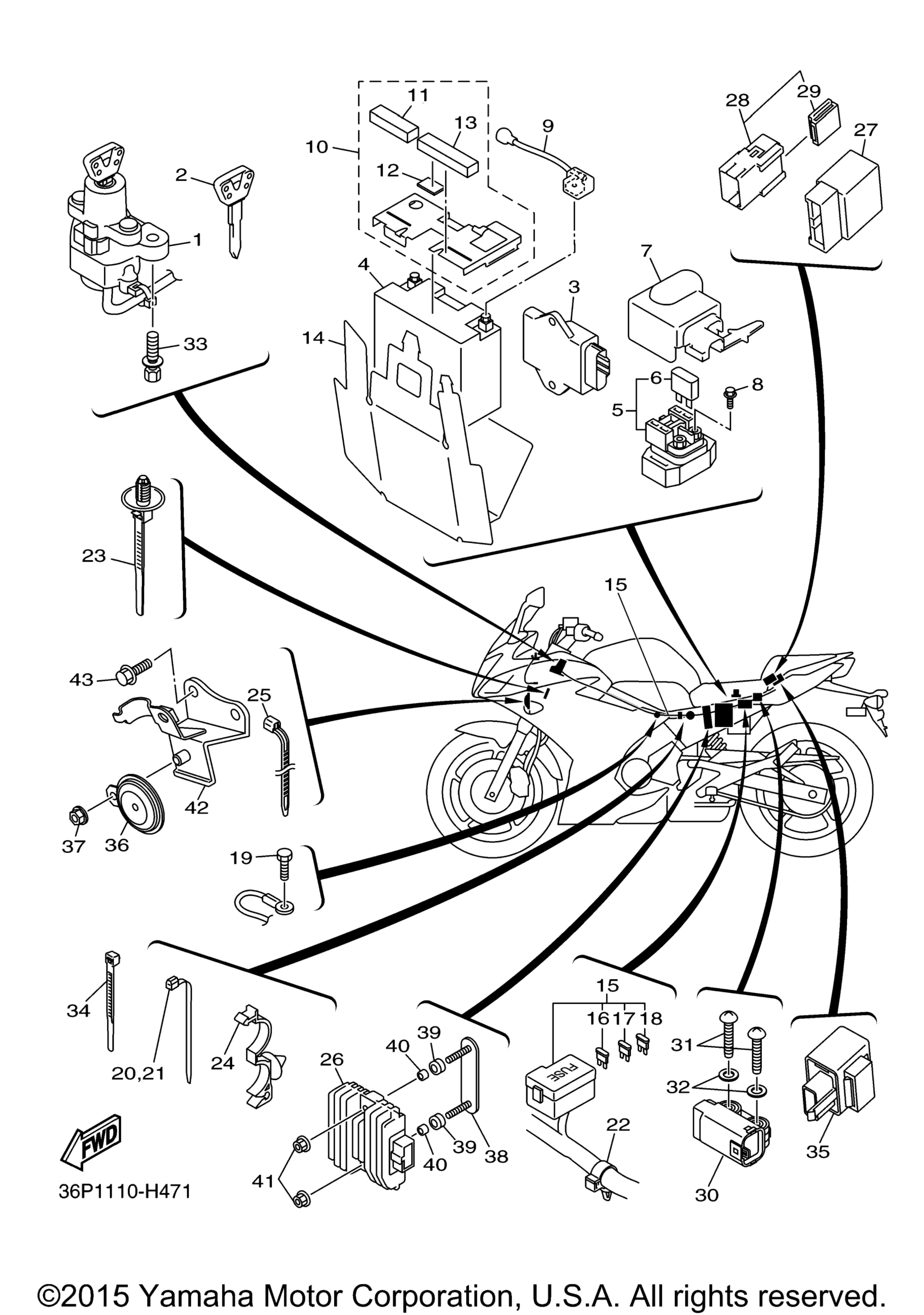

Схема электрооборудования 2 для FZ6R (FZ6RGCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Замок зажигания Yamaha art. 36P-82501-00-00
По запросу
2
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
3
Engine Control Unit Assy art. 36P-8591A-10-00
По запросу
4
Battery Assy (Gs Gt12b-4) art. GT1-2B400-00-00
По запросу
5
Реле стартера Yamaha art. 4SV-81940-12-00
от 990 ₽
6
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
7
Cover, Lead Wire art. 20S-82119-00-00
По запросу
8
Болт Yamaha art. 95022-06008-00
от 168 ₽
9
Wire, Plus Lead art. 20S-82115-00-00
По запросу
10
Battery Cover Assy art. 20S-82160-00-00
По запросу
11
. .Damper art. 5VK-21746-00-00
По запросу
12
. Damper art. 5HN-2139X-00-00
По запросу
13
. .Damper, Plate art. 90520-15002-00
По запросу
14
Seat, Battery art. 20S-82122-01-00
По запросу
15
Wire Harness Assy art. 36P-82590-00-00
По запросу
16
Предохранитель 15А art. 67F-82151-50-00
По запросу
17
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
18
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
19
Bolt art. 91380-06012-00
По запросу
20
Clamp art. 90464-13077-00
По запросу
21
Clamp art. 90464-13077-00
По запросу
22
Зажим Yamaha art. 90464-20010-00
По запросу
23
Clamp art. 90464-20213-00
По запросу
24
Зажим Yamaha art. 90464-20010-00
По запросу
25
Зажим art. 90464-15195-00
По запросу
26
Реле-регулятор Yamaha art. 5SL-81960-00-00
По запросу
27
Relay Assy (5Vk-40) art. 5VK-81950-42-00
По запросу
28
Relay Assy (1St-00) art. 1ST-81950-00-00
По запросу
29
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
30
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
31
Screw, Round Tapping art. 90160-04009-00
По запросу
32
Washer, Plate art. 90201-04030-00
По запросу
33
Bolt art. 90109-08196-00
По запросу
34
Clamp art. 90465-15011-00
По запросу
35
Flasher Relay Assy art. 3GM-83350-03-00
По запросу
36
Horn art. 20S-83371-00-00
По запросу
37
Nut, Flange art. 95702-08500-00
от 116 ₽
38
Bracket, Rear Stay 2 art. 20S-21689-00-00
По запросу
39
Grommet art. 90480-16007-00
По запросу
40
Collar art. 90387-064T3-00
По запросу
41
Гайка Yamaha art. 95702-06500-00
По запросу
42
Bracket, Horn art. 20S-23377-00-00
По запросу
43
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
