модель 2016 года
- Модель Super Tenere
- Код модели SUPER TENERE (XTZ12GCY) CA

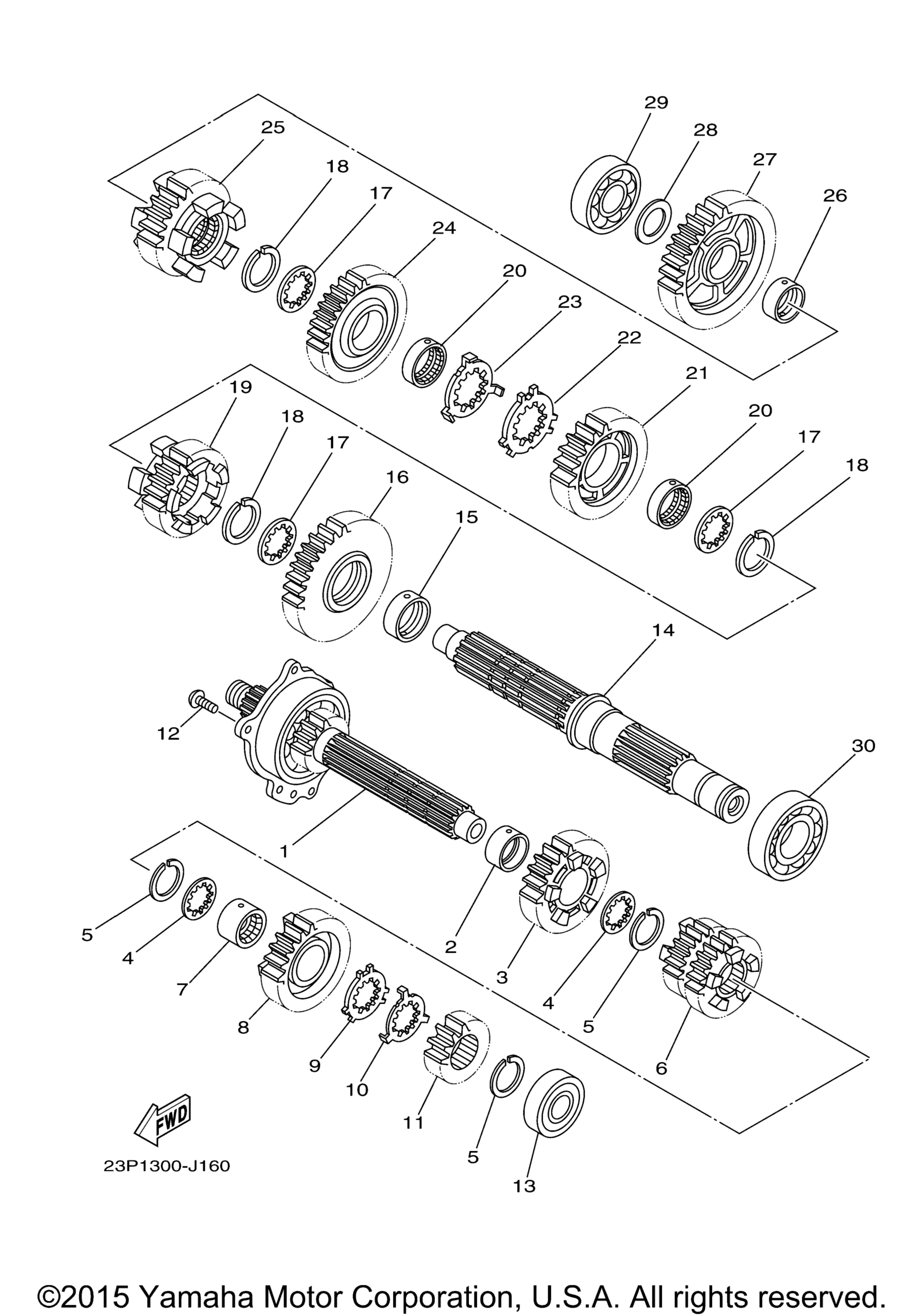

Схема трансмиссии для SUPER TENERE (XTZ12GCY) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Main Axle Assy art. 23P-17401-00-00
По запросу
2
Collar art. 90387-28003-00
По запросу
3
Gear, 5Th Pinion (24T) art. 23P-17151-00-00
По запросу
4
Washer art. 90209-25011-00
По запросу
5
Circlip art. 93440-28184-00
По запросу
6
Gear, 3Rd Pinion (21T/24T) art. 23P-17131-00-00
По запросу
7
Collar art. 90387-25023-00
По запросу
8
Gear, 6Th Pinion (28T) art. 23P-17161-00-00
По запросу
9
Washer, Claw art. 90214-25004-00
По запросу
10
Washer, Claw art. 90214-25003-00
По запросу
11
Gear, 2Nd Pinion (16T) art. 5S7-17121-00-00
По запросу
12
Screw art. 90149-06081-00
По запросу
13
Подшипник КПП Yamaha art. 93306-20464-00
По запросу
14
Drive Axle Assy art. 23P-17402-00-00
По запросу
15
Collar art. 90387-31003-00
По запросу
16
Gear, 2Nd Wheel (33T) art. 23P-17221-00-00
По запросу
17
Washer art. 90209-28008-00
По запросу
18
Кольцо стопорное Yamaha art. 93440-31187-00
от 788 ₽
19
Gear, 6Th Wheel (26T) art. 23P-17261-00-00
По запросу
20
Collar art. 90387-28004-00
По запросу
21
Gear, 4Th Wheel (30T) art. 23P-17241-00-00
По запросу
22
Washer, Claw art. 90214-29002-00
По запросу
23
Washer, Claw art. 90214-28002-00
По запросу
24
Gear, 3Rd Wheel (33T) art. 23P-17231-00-00
По запросу
25
Gear, 5Th Wheel (25T) art. 23P-17251-00-00
По запросу
26
Collar art. 90387-25008-00
По запросу
27
Gear, 1St Wheel (36T) art. 23P-17211-00-00
По запросу
28
Washer, Plate art. 90201-224L4-00
По запросу
29
Bearing art. 93306-37215-00
По запросу
30
Bearing art. 93306-28204-00
По запросу
