модель 2016 года
- Модель TT-R230
- Код модели TTR230 (TTR230G)

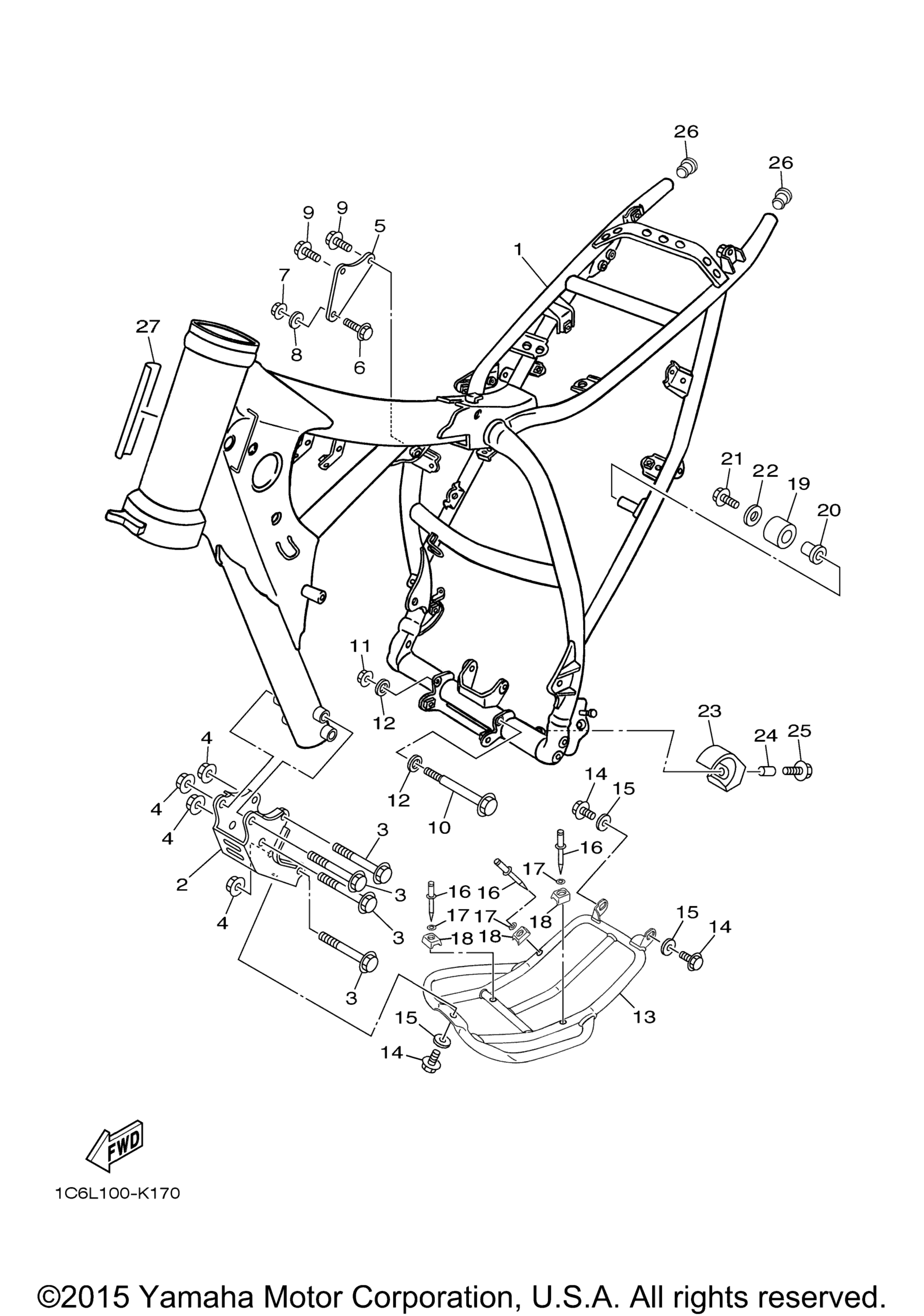

Схема рамы для TTR230 (TTR230G)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp YB art. 1C6-F1110-10-33
По запросу
2
Stay, Engine 2 YB art. 1C6-F1316-10-33
По запросу
3
Bolt, Flange art. 90105-08852-00
По запросу
4
Гайка Yamaha art. 90185-08169-00
По запросу
5
Stay, Engine 1 art. 1C6-F1315-00-00
По запросу
6
Болт Yamaha art. 95817-08055-00
По запросу
7
Гайка Yamaha art. 90185-08169-00
По запросу
8
Washer, Plate art. 90201-09801-00
По запросу
9
Bolt, Flange art. 90105-082A0-00
По запросу
10
Bolt, Flange art. 90105-08856-00
По запросу
11
Гайка Yamaha art. 90185-08169-00
По запросу
12
Washer, Plate art. 90201-09801-00
По запросу
13
Protector, Engine art. 1C6-F1471-00-00
По запросу
14
Болт Yamaha art. 95817-10020-00
По запросу
15
Шайба, пластина art. 90201-101J1-00
По запросу
16
Rivet, Blind art. 90267-40W05-00
По запросу
17
Washer, Plate art. 90201-042E0-00
По запросу
18
Damper, Rubber 1 art. 1C6-F1485-00-00
По запросу
19
Tensioner art. 5RM-F2178-00-00
По запросу
20
Bush art. 5RM-F2184-00-00
По запросу
21
Болт с фланцем art. 95027-08012-00
По запросу
22
Washer, Plate art. 90201-081R9-00
По запросу
23
Tensioner art. 99999-04397-00
По запросу
24
Collar art. 90387-060A3-00
По запросу
25
Bolt, With Washer art. 90119-06118-00
По запросу
26
Plug art. 90338-16148-00
По запросу
27
Protector, Fuel Tank art. 30S-24141-00-00
По запросу
