модель 2016 года
- Модель XV250
- Код модели XV250 (XV250GR)

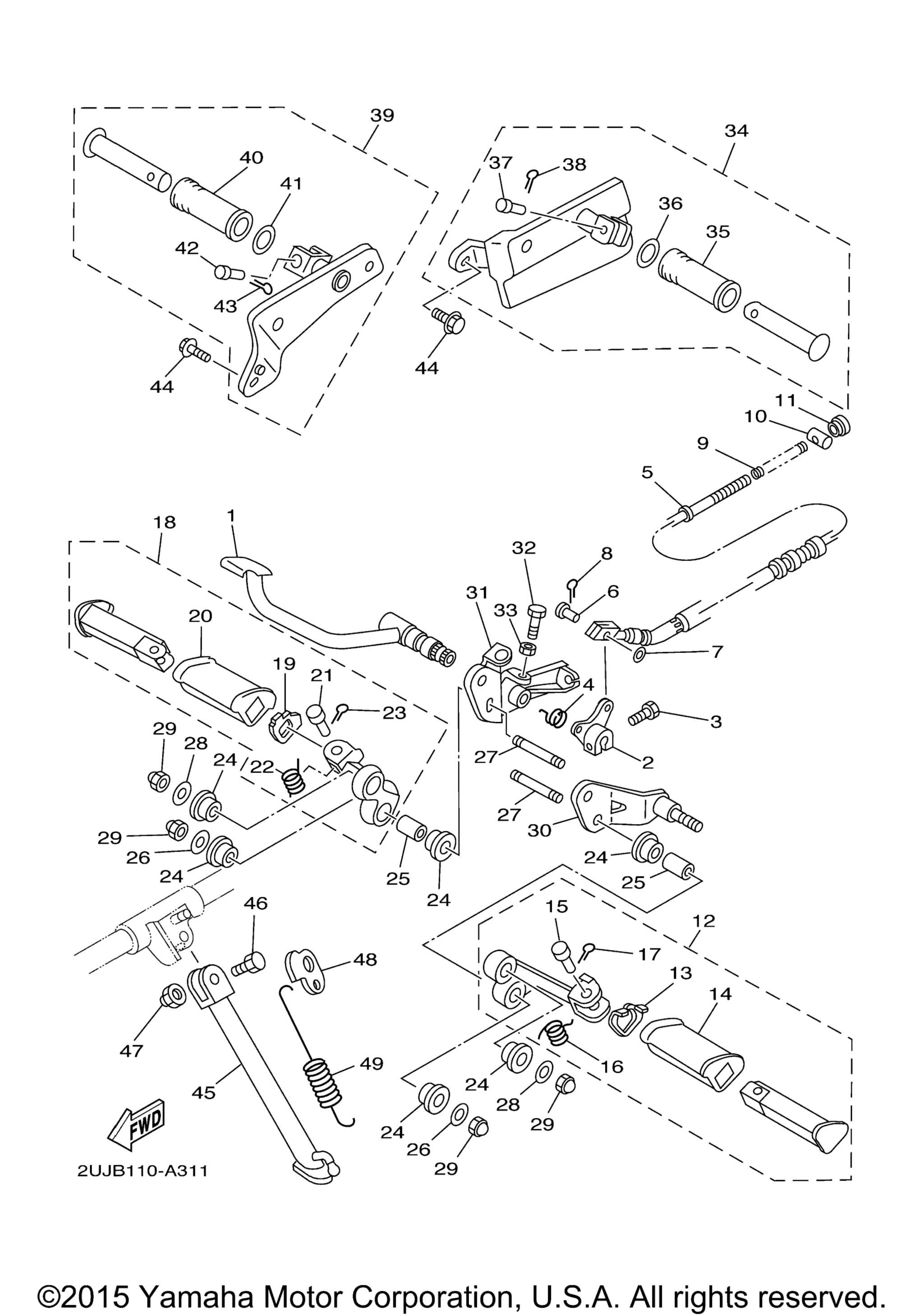

Схема подножки и подставки для XV250 (XV250GR)
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake art. 2UJ-27211-01-00
По запросу
2
Lever art. 2UJ-27262-02-00
По запросу
3
Bolt art. 97024-06020-00
По запросу
4
Spring, Return art. 2UJ-27216-00-00
По запросу
5
Cable, Brake art. 2UJ-26351-00-00
По запросу
6
Pin art. 91701-06018-00
По запросу
7
Шайба Yamaha art. 92907-06200-00
от 168 ₽
8
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
9
Spring, Compression art. 90501-10245-00
По запросу
10
Pin art. 90249-12008-00
По запросу
11
Nut art. 90179-06411-00
По запросу
12
Front Footrest Assy (Left) art. 2UJ-27410-00-00
По запросу
13
. .Washer, Footrest art. 4X7-27417-00-00
По запросу
14
. .Cover, Footrest art. 4X7-27413-00-00
По запросу
15
. Pin, Clevis art. 91701-08038-00
По запросу
16
. .Spring, Torsion art. 90508-20023-00
По запросу
17
Шплинт Yamaha art. 91490-25020-00
По запросу
18
Front Footrest Assy (Right) art. 2UJ-27420-00-00
По запросу
19
. .Washer, Footrest art. 4X7-27417-00-00
По запросу
20
. .Cover, Footrest art. 4X7-27413-00-00
По запросу
21
. Pin, Clevis art. 91701-08038-00
По запросу
22
. .Spring, Torsion art. 90508-20023-00
По запросу
23
Шплинт Yamaha art. 91490-25020-00
По запросу
24
Damper, Footrest art. 2UJ-27414-00-00
По запросу
25
Collar art. 90387-100V6-00
По запросу
26
Washer, Plate art. 90201-100A1-00
По запросу
27
Bolt, Stud art. 90116-10519-00
По запросу
28
Washer, Plate art. 90201-100A1-00
По запросу
29
Nut, Crown art. 95380-10800-00
По запросу
30
Bracket 4 YB art. 2UJ-2741L-00-33
По запросу
31
Bracket 5 YB art. 2UJ-2742L-00-33
По запросу
32
Screw, Hexagon art. 90153-06008-00
По запросу
33
Nut art. 95317-06700-00
По запросу
34
Rear Footrest Assy 1 SL art. 2UJ-27430-00-35
По запросу
35
. Cover, Rear Footrest art. 120-27433-00-00
По запросу
36
. Washer, Plate art. 90201-20279-00
По запросу
37
. .Pin art. 91701-06032-00
По запросу
38
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
39
Rear Footrest Assy 2 SL art. 2UJ-27440-00-35
По запросу
40
. Cover, Rear Footrest art. 120-27433-00-00
По запросу
41
. Washer, Plate art. 90201-20279-00
По запросу
42
. .Pin art. 91701-06032-00
По запросу
43
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
44
Bolt, Flange (Small Head) art. 95024-08020-00
По запросу
45
Stand, Side art. 2UJ-27311-01-00
По запросу
46
Bolt art. 90109-104E6-00
По запросу
47
Nut, Self-Locking art. 90185-10037-00
По запросу
48
Link, Side Stand art. 3VD-27315-00-00
По запросу
49
Spring, Side Stand art. 2UJ-27316-00-00
По запросу
