модель 2016 года
- Модель YZF-R1
- Код модели YZFR1 (YZFR1GL)

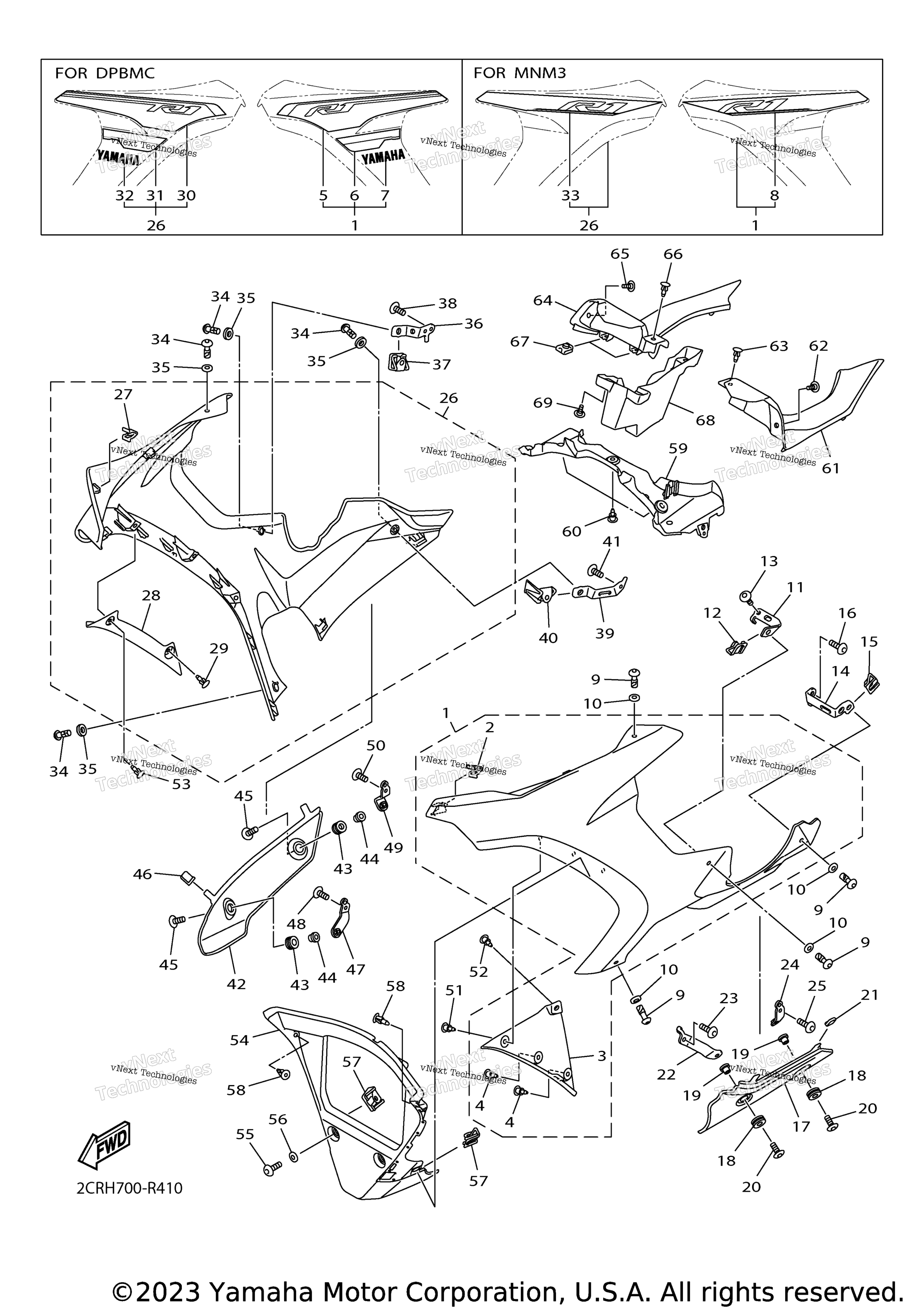

Схема обтекателя 2 для YZFR1 (YZFR1GL)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel Assembly 1 UR FOR DPBMC art. 2CR-Y283U-60-P0
По запросу
1
Panel Assembly 1 UR FOR MNM3 art. 2CR-Y283U-40-P3
По запросу
2
. Clip art. 90468-040A0-00
По запросу
3
. .Panel, Inner 1 art. 2CR-2836K-00-00
По запросу
4
. Rivet art. 90269-06008-00
По запросу
5
. . Graphic 1 FOR DPBMC art. 2CR-28391-30-00
По запросу
6
. . Graphic 5 FOR DPBMC art. 2CR-28398-00-00
По запросу
7
. . Emblem, Yamaha FOR DPBMC art. 99247-00100-00
По запросу
8
. . Graphic 1 FOR MNM3 art. B60-28391-00-00
По запросу
9
Head art. 2CR-28386-00-00
По запросу
10
Washer, Special 1 art. 8HG-21757-00-00
По запросу
11
Bracket 13 art. 2CR-2833K-00-00
По запросу
12
Plate, Spring art. 2CR-2177L-00-00
По запросу
13
Bolt,Hex. Socket Button art. 90111-06127-00
По запросу
14
Bracket 14 art. 2CR-2833L-00-00
По запросу
15
Plate, Spring art. 2CR-2177L-00-00
По запросу
16
Bolt,Hex. Socket Button art. 90111-06127-00
По запросу
17
Protector 1 art. 2CR-2834V-00-00
По запросу
18
Grommet art. 90480-14477-00
По запросу
19
Collar art. 90387-06307-00
По запросу
20
Bolt,Hex. Socket Button art. 90111-06038-00
По запросу
21
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
22
Bracket, 17 art. 2CR-2833R-00-00
По запросу
23
Bolt,Hex. Socket Button art. 90111-06127-00
По запросу
24
Bracket,1 8 art. 2CR-2833T-00-00
По запросу
25
Bolt,Hex. Socket Button art. 90111-06127-00
По запросу
26
Panel Assembly 2 UR FOR DPBMC art. 2CR-Y283V-60-P0
По запросу
26
Panel Assembly 2 UR FOR MNM3 art. 2CR-Y283V-40-P3
По запросу
27
. Clip art. 90468-040A0-00
По запросу
28
. .Panel, Inner 2 art. 2CR-2836L-00-00
По запросу
29
. Rivet art. 90269-06008-00
По запросу
30
. . Graphic 2 FOR DPBMC art. 2CR-28392-30-00
По запросу
31
. . Graphic 6 FOR DPBMC art. 2CR-28399-00-00
По запросу
32
. . Emblem, Yamaha FOR DPBMC art. 99247-00100-00
По запросу
33
. . Graphic 2 FOR MNM3 art. B60-28392-00-00
По запросу
34
Head art. 2CR-28386-00-00
По запросу
35
Washer, Special 1 art. 8HG-21757-00-00
По запросу
36
Bracket 15 art. 2CR-2833M-00-00
По запросу
37
Plate, Spring art. 2CR-2177L-00-00
По запросу
38
Bolt,Hex. Socket Button art. 90111-06127-00
По запросу
39
Bracket 16 art. 2CR-2833N-00-00
По запросу
40
Plate, Spring art. 2CR-2177L-00-00
По запросу
41
Bolt,Hex. Socket Button art. 90111-06127-00
По запросу
42
Protector 2 art. 2CR-2834W-00-00
По запросу
43
Grommet art. 90480-14477-00
По запросу
44
Collar art. 90387-06307-00
По запросу
45
Bolt,Hex. Socket Button art. 90111-06038-00
По запросу
46
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
47
Bracket, 19 art. 2CR-2833U-00-00
По запросу
48
Bolt,Hex. Socket Button art. 90111-06127-00
По запросу
49
Bracket, 20 art. 2CR-2833V-00-00
По запросу
50
Bolt,Hex. Socket Button art. 90111-06127-00
По запросу
51
Rivet art. 90269-06001-00
По запросу
52
Rivet art. 90269-06008-00
По запросу
53
Rivet art. 90269-06001-00
По запросу
54
Panel, Inner 3 UR FOR DPBMC art. 2CR-2836M-00-P0
По запросу
54
Panel, Inner 3 UR FOR MNM3 art. 2CR-2836M-00-P3
По запросу
55
Screw art. 90149-06302-00
По запросу
56
Collar art. 90387-06309-00
По запросу
57
Plate, Spring art. 2CR-2177L-00-00
По запросу
58
Rivet art. 90269-06008-00
По запросу
59
Stay, Headlight art. 2CR-23174-00-00
По запросу
60
Rivet art. 90269-06008-00
По запросу
61
Panel, Console 1 art. 2CR-2837L-00-00
По запросу
62
Bolt,Hex. Socket Button art. 90111-05011-00
По запросу
63
Rivet art. 90269-06008-00
По запросу
64
Panel, Console 2 art. 2CR-2837M-00-00
По запросу
65
Bolt,Hex. Socket Button art. 90111-05011-00
По запросу
66
Rivet art. 90269-06008-00
По запросу
67
Nut, Spring art. 90183-050A6-00
По запросу
68
Box 1 art. 2CR-2838K-00-00
По запросу
69
Bolt,Hex. Socket Button art. 90111-05011-00
По запросу
