модель 2017 года
- Модель Bolt
- Код модели BOLT R SPEC (XVS95CHCS) CA

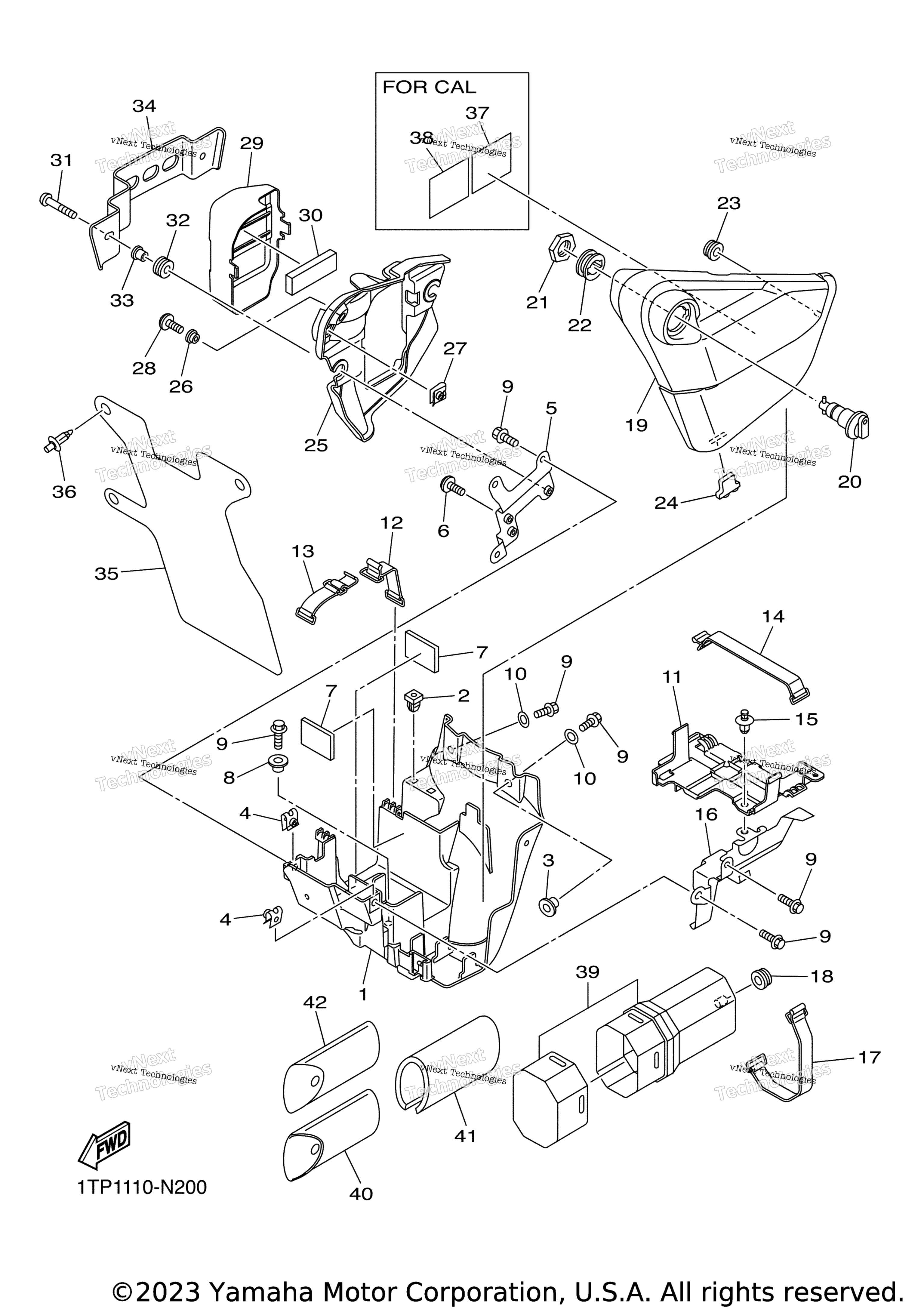

Схема боковой крышки для BOLT R SPEC (XVS95CHCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Box, Battery art. 1TP-2177G-00-00
По запросу
2
Grommet art. 90480-07003-00
По запросу
3
Collar art. 90387-06239-00
По запросу
4
Nut, Spring art. 90183-060A6-00
По запросу
5
Stay, Side Cover 1 art. 1TP-2172E-00-00
По запросу
6
Bolt, Button Head art. 92017-06012-00
По запросу
7
Damper art. 5S7-2139X-00-00
По запросу
8
Collar art. 90387-06267-00
По запросу
9
Bolt, Flange art. 95022-06014-00
По запросу
10
Washer, Plate art. 90201-062P7-00
По запросу
11
Box art. 1TP-2177A-01-00
По запросу
12
Band, Battery art. 3TJ-82131-00-00
По запросу
13
Band, Battery art. 1TP-82131-00-00
По запросу
14
Band, Battery art. 7H3-82131-00-00
По запросу
15
Клипса Yamaha art. 90269-07077-00
от 788 ₽
16
Holder, Tool art. 1TP-28170-00-00
По запросу
17
Band, Battery art. 7H3-82131-00-00
По запросу
18
Grommet art. 90480-20001-00
По запросу
19
Cover, Side 1 art. 1TP-21711-00-00
По запросу
20
Lock Assy 2 art. 55K-21708-00-00
По запросу
21
Nut art. 90170-22187-00
По запросу
22
Grommet art. 90480-24186-00
По запросу
23
Втулка резиновая Yamaha art. 90480-13014-00
от 882 ₽
24
Damper art. 2N4-21717-00-00
По запросу
25
Cover, Side 2 art. 1TP-21721-00-00
По запросу
26
Collar art. 90387-06173-00
По запросу
27
Nut, Spring art. 90183-060A6-00
По запросу
28
Bolt, Hexagon Socket Button art. 90111-06038-00
По запросу
29
Cover, Battery art. 1TP-2124E-00-00
По запросу
30
Damper, Locating 1 art. 4D3-24181-00-00
По запросу
31
Bolt, Hexagon Socket Button art. 90111-06030-00
По запросу
32
Втулка резиновая Yamaha art. 90480-14003-00
По запросу
33
Collar art. 90387-0602X-00
По запросу
34
Plate art. 1TP-2176E-00-00
По запросу
35
Cover art. 1TP-2172W-00-00
По запросу
36
Rivet art. 90269-06008-00
По запросу
37
Plate, Routing 2 FOR CALIFORNIA art. 5RU-21686-00-00
По запросу
38
Plate, Routing FOR CALIFORNIA art. 34B-21684-00-00
По запросу
39
Tool Box Comp art. BL3-21107-00-00
По запросу
40
Tool Kit art. 3D8-28100-11-00
По запросу
41
Damper, Plate art. 90520-08003-00
По запросу
42
Tool Kit 2 art. 1TP-28110-01-00
По запросу
