модель 2017 года
- Модель FJR1300
- Код модели FJR1300A (FJR13AHB)

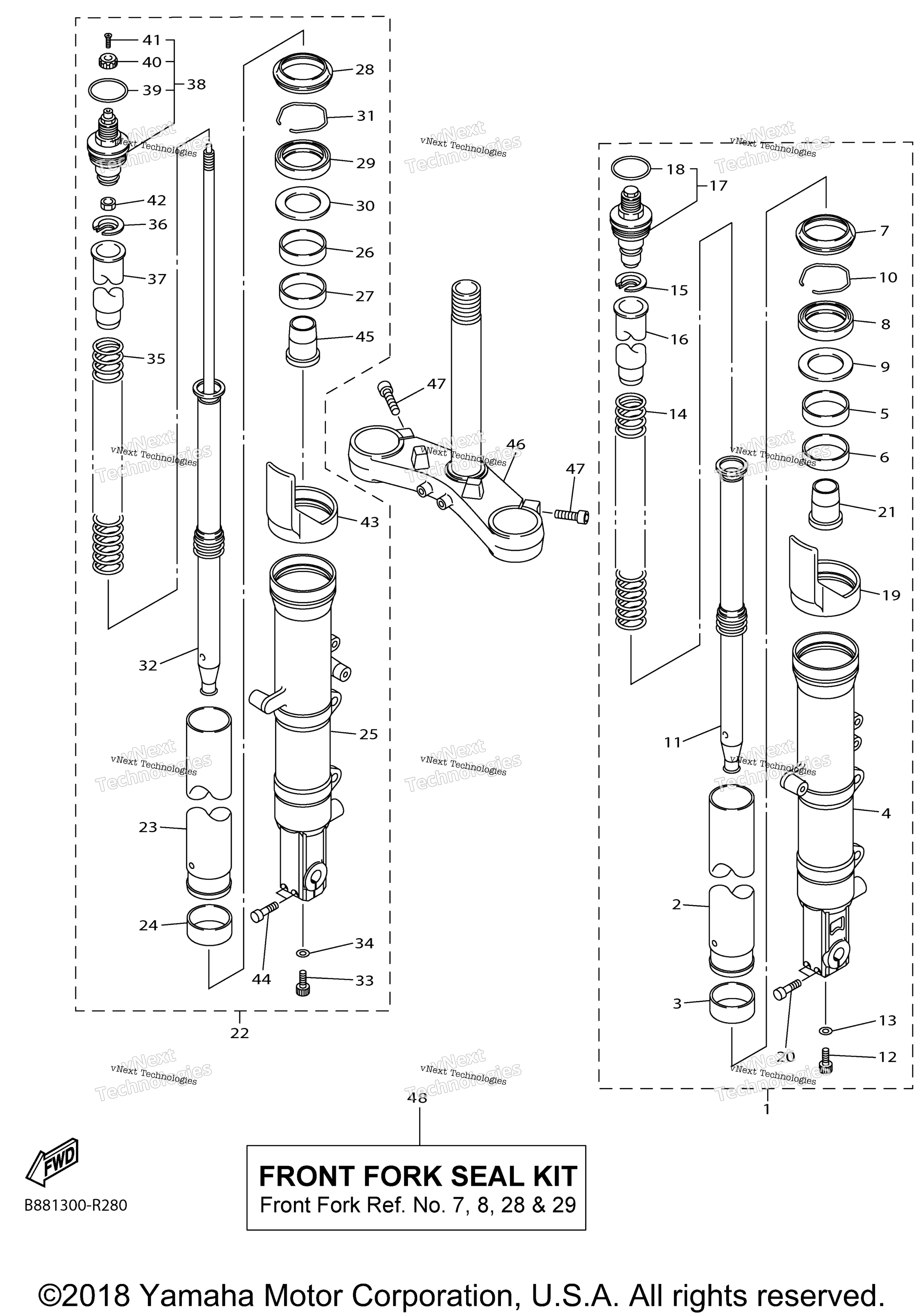

Схема передней вилки для FJR1300A (FJR13AHB)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 1MC-23102-10-00
По запросу
2
. Inner Tube Comp. 1 art. 1MC-23110-10-00
По запросу
3
. .Piston, Front Fork art. 5XE-23171-L0-00
от 7 900 ₽
Аналог
7 900 ₽
Требуется 1 шт.
4
. .Tube, Outer (L.H) art. 1MC-23126-10-00
По запросу
5
. .Metal, Slide 1 art. 5XE-23125-L0-00
от 7 900 ₽
Аналог
7 900 ₽
Требуется 1 шт.
6
. .Metal, Slide 2 art. 3P6-23135-00-00
По запросу
7
Пыльник пера вилки Yamaha art. 4SV-23144-00-00
от 2 100 ₽
8
. Oil Seal INCL. IN FORK SEAL KIT art. 4SV-23145-01-00
от 3 500 ₽
Аналог
3 500 ₽
Требуется 1 шт.
9
. .Seat 1 art. 1MC-23115-10-00
По запросу
10
. .Ring, Snap art. 1MC-23156-10-00
По запросу
11
. Cylinder Comp., 2 art. 1MC-2315K-10-00
По запросу
12
. .Bolt, Hexagon Socket Head art. 5UX-23181-00-00
По запросу
13
. .Gasket (KYB) art. 509-23158-L0-00
По запросу
14
. .Spring, Front Fork art. 1MC-23141-10-00
По запросу
15
. .Seat, Spring Upper art. 5UX-23142-00-00
По запросу
16
. .Spacer art. 1MC-23118-20-00
По запросу
17
. .Bolt, Cap art. 1MC-23111-10-00
По запросу
18
. . ..O-Ring art. 1MC-23147-10-00
По запросу
19
. .Cover art. 4SV-2331G-00-00
По запросу
20
. Bolt, Hexagon Socket Head art. 91314-08045-00
По запросу
21
. .Spindle, Taper art. 1MC-23173-10-00
По запросу
22
Front Fork Assy (R.H) art. 1MC-23103-10-00
По запросу
23
. Inner Tube Comp. 1 art. 1MC-23110-10-00
По запросу
24
. .Piston, Front Fork art. 5XE-23171-L0-00
от 7 900 ₽
Аналог
7 900 ₽
Требуется 1 шт.
25
. .Outer Tube Comp art. 1MC-23107-10-00
По запросу
26
. .Metal, Slide 1 art. 5XE-23125-L0-00
от 7 900 ₽
Аналог
7 900 ₽
Требуется 1 шт.
27
. .Metal, Slide 2 art. 3P6-23135-00-00
По запросу
28
Пыльник пера вилки Yamaha art. 4SV-23144-00-00
от 2 100 ₽
29
. Oil Seal INCL. IN FORK SEAL KIT art. 4SV-23145-01-00
от 3 500 ₽
Аналог
3 500 ₽
Требуется 1 шт.
30
. .Seat 1 art. 1MC-23115-10-00
По запросу
31
. .Ring, Snap art. 1MC-23156-10-00
По запросу
32
. Cylinder Comp., 3 art. 1MC-2315L-10-00
По запросу
33
. .Bolt, Hexagon Socket Head art. 5UX-23181-00-00
По запросу
34
. .Gasket (KYB) art. 509-23158-L0-00
По запросу
35
. .Spring, Front Fork art. 1MC-23141-10-00
По запросу
36
. .Seat, Spring Upper art. 5UX-23142-00-00
По запросу
37
. .Spacer art. 1MC-23118-20-00
По запросу
38
. .Bolt, Cap 2 art. 1MC-2311J-10-00
По запросу
39
. . ..O-Ring art. 1MC-23147-10-00
По запросу
40
. . ..Knob (Ten) art. 5JW-2319W-00-00
По запросу
41
. . ..Screw art. 1MC-23119-10-00
По запросу
42
. .Nut art. 5UX-23778-00-00
По запросу
43
. .Cover art. 4SV-2331G-00-00
По запросу
44
. Bolt, Hexagon Socket Head art. 91314-08045-00
По запросу
45
. .Spindle, Taper art. 1MC-23173-10-00
По запросу
46
Under Bracket Comp art. 1MC-23340-10-00
По запросу
47
Bolt, Hexagon Socket Head art. 91317-08025-00
По запросу
48
Fork Seal Kit NOT SHOWN art. 4SV-W003B-00-00
По запросу
