модель 2017 года
- Модель FZ-07
- Код модели FZ07 ABS (FZ07AHCR) CA

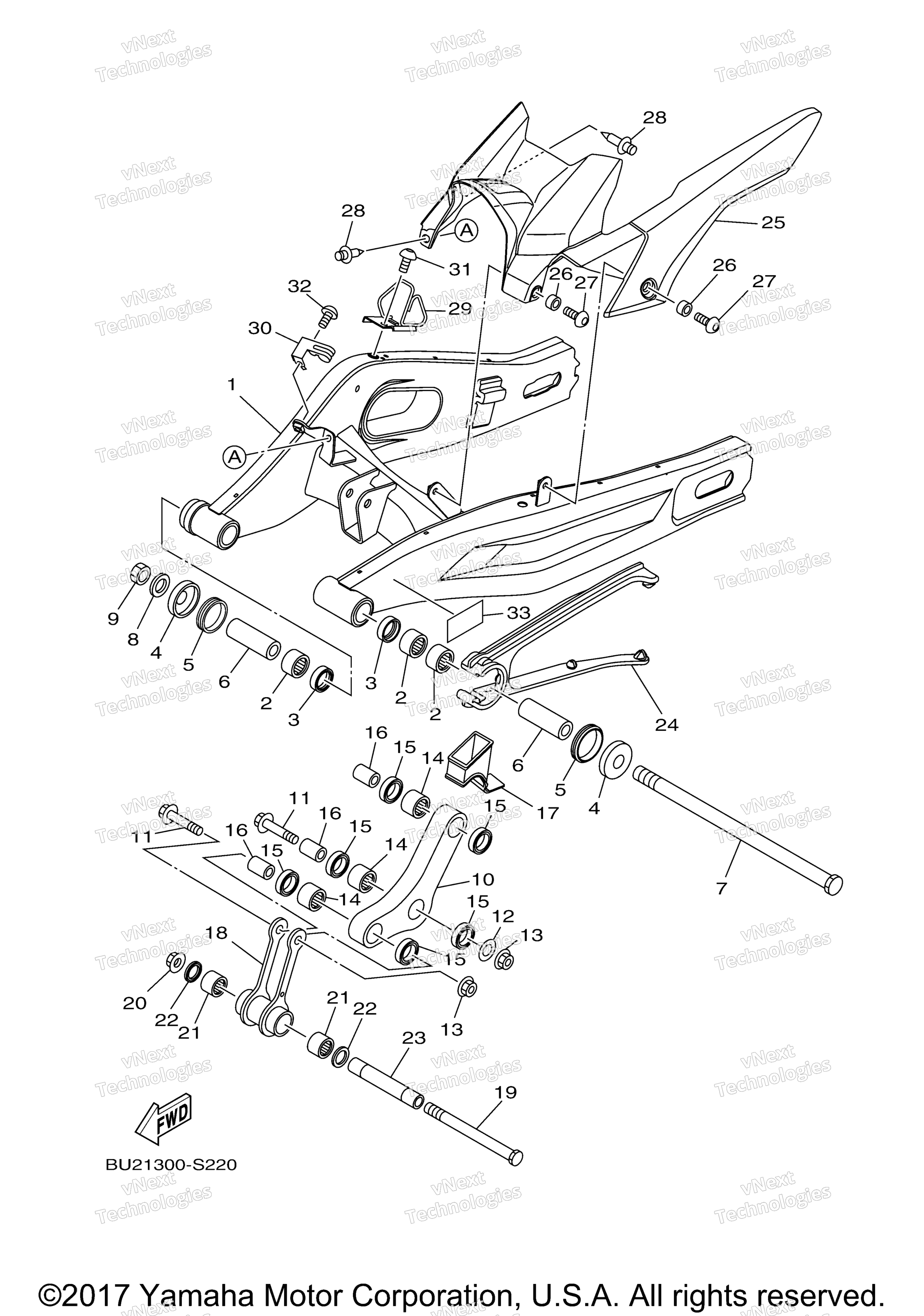

Схема заднего рычага подвески для FZ07 ABS (FZ07AHCR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp art. 1WS-22110-11-00
По запросу
2
Bearing art. 93317-22262-00
По запросу
3
Сальник Yamaha art. 93106-22019-00
По запросу
4
Cover art. 30X-2219X-00-00
По запросу
5
Oil Seal (35-41-8) art. 93108-35004-00
По запросу
6
Bush, Solid art. 90380-16158-00
По запросу
7
Shaft, Pivot art. 1UY-22141-10-00
По запросу
8
Washer, Plate art. 90201-164H4-00
По запросу
9
Nut, Self-Locking art. 90185-16002-00
По запросу
10
Arm, Relay art. 1WS-2217A-00-00
По запросу
11
Bolt, Flange art. 90105-10728-00
По запросу
12
Washer, Plate art. 90201-10045-00
По запросу
13
Гайка Yamaha art. 95602-10200-00
По запросу
14
Bearing art. 93315-31758-00
По запросу
15
Сальник Yamaha art. 93109-17071-00
от 935 ₽
16
Collar art. 90387-1012A-00
По запросу
17
Boot, Rubber art. 1WS-22189-00-00
По запросу
18
Rod, Connecting 1 art. 1WS-2217F-00-00
По запросу
19
Bolt art. 90101-12049-00
По запросу
20
Nut, Self-Locking art. 95602-12200-00
По запросу
21
Bearing art. 93317-31771-00
По запросу
22
Сальник Yamaha art. 93109-17071-00
от 935 ₽
23
Bush art. 1WS-22184-00-00
По запросу
24
Seal, Guard art. 1WS-22151-01-00
По запросу
25
Rear Fender Comp art. 1WS-21650-00-00
По запросу
26
Collar art. 90387-06344-00
По запросу
27
Bolt, Hex. Socket Button art. 90111-06119-00
По запросу
28
Rivet art. 90269-07007-00
По запросу
29
Holder, Brake Hose art. BU2-25887-00-00
По запросу
30
Holder, Brake Hose 5 art. 1WS-2588F-00-00
По запросу
31
Bolt, Button Head art. 92014-06016-00
По запросу
32
Bolt, Button Head art. 92017-06010-00
По запросу
33
Label, Tire art. 1TP-21668-00-00
По запросу
