модель 2017 года
- Модель FZ-07
- Код модели FZ07 (FZ07HL)

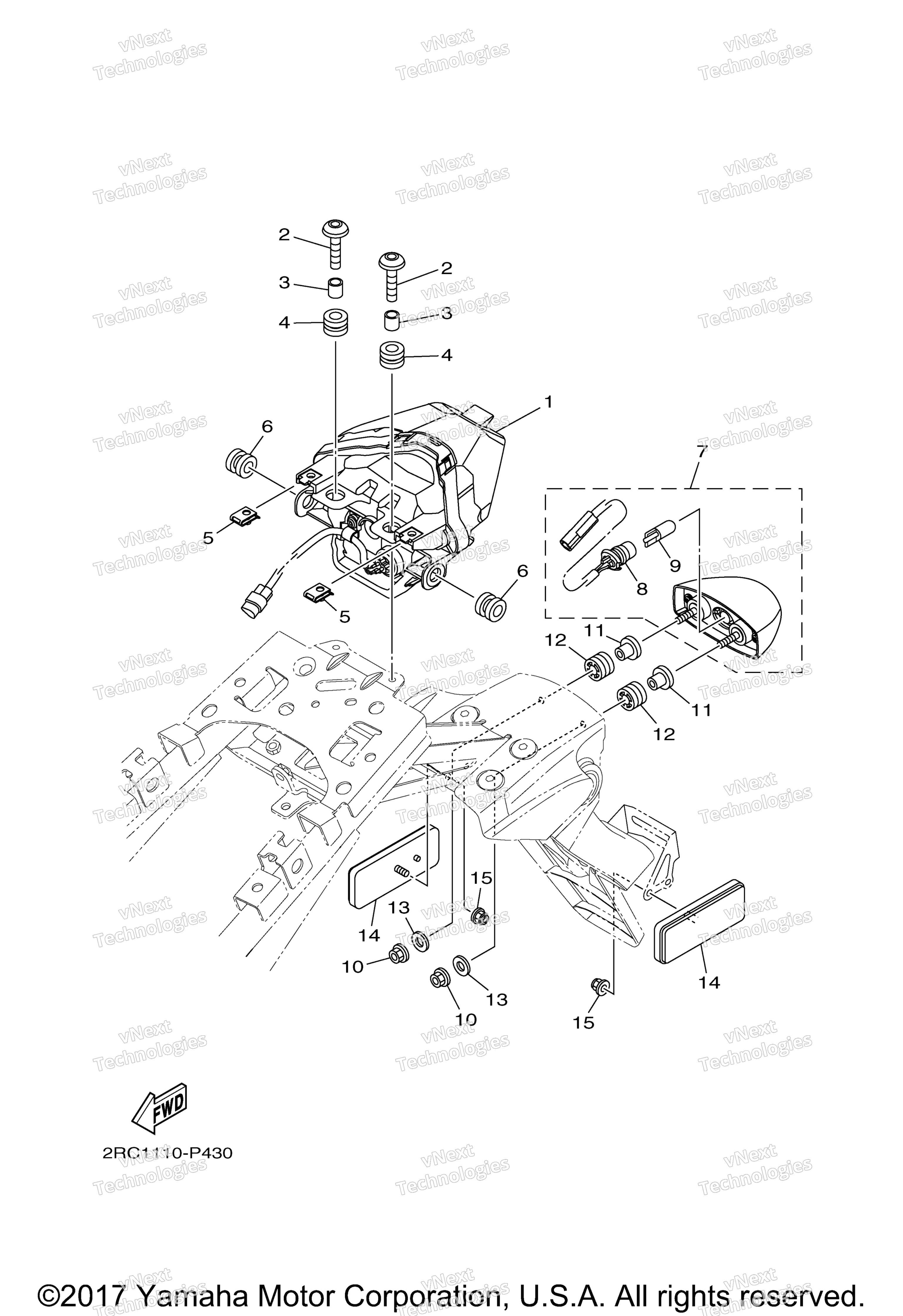

Схема заднего фонаря для FZ07 (FZ07HL)
Схема
Детали
Номер
Наименование детали
Цена
1
Taillight Unit Assy art. 1WS-84710-00-00
По запросу
2
Болт Yamaha art. 90111-06137-00
По запросу
3
Collar art. 90387-067V1-00
По запросу
4
Grommet art. 90480-13001-00
По запросу
5
Nut, Spring art. 90183-05042-00
По запросу
6
Grommet art. 90480-10003-00
По запросу
7
License Light Assy art. 1WS-84740-00-00
По запросу
8
. . Cord, License Light art. 1WS-84547-00-00
По запросу
9
. .Bulb (12V-5W) art. 1TP-84347-00-00
По запросу
10
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
11
Collar art. 90387-05042-00
По запросу
12
.Grommet art. 90480-12023-00
По запросу
13
Washer, Plate art. 90201-05556-00
По запросу
14
Катафот Yamaha art. 3Y6-85130-02-00
По запросу
15
Nut, Flange art. 95702-05500-00
По запросу
