модель 2017 года
- Модель Raider
- Код модели RAIDER (XV19CHCB) CA

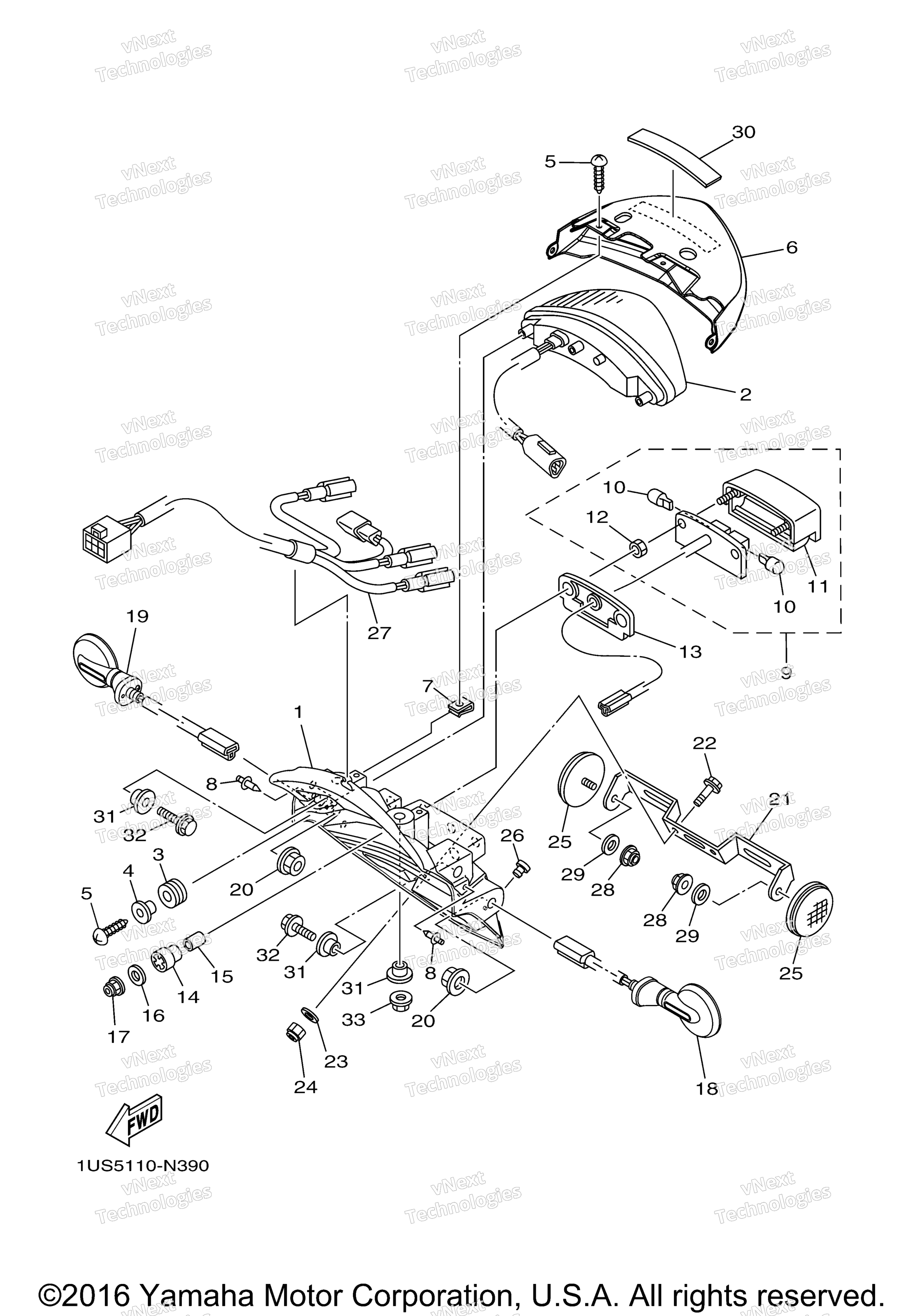

Схема заднего фонаря для RAIDER (XV19CHCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Base, Taillight art. 5C7-84711-00-00
По запросу
2
Taillight Unit Assy art. 5C7-84710-00-00
По запросу
3
Damper art. 5PX-84553-00-00
По запросу
4
Collar art. 5PX-84557-00-00
По запросу
5
Винт Yamaha art. 97707-50012-00
от 168 ₽
6
Cover, Taillight art. 5C7-84716-01-00
По запросу
7
Nut, Spring art. 90183-05042-00
По запросу
8
Rivet art. 90269-06012-00
По запросу
9
License Light Unit Assy art. 5C7-84745-00-00
По запросу
10
. .Bulb (12V-2Cp) art. 5PX-84744-00-00
По запросу
11
. . Body, License Light art. 5PX-84749-00-00
По запросу
12
. .Nut, Special art. 5PX-84748-00-00
По запросу
13
Seat, Base art. 5PX-84742-00-00
По запросу
14
Damper art. 3F9-84553-00-00
По запросу
15
Collar art. 90387-06241-00
По запросу
16
Шайба Yamaha art. 90201-05025-00
По запросу
17
.Nut, U art. 95617-05100-00
По запросу
18
Rear Flasher Light Assy 1 art. 1US-83330-01-00
По запросу
19
Rear Flasher Light Assy 2 art. 1US-83340-01-00
По запросу
20
Nut, Flange art. 95702-12500-00
По запросу
21
Bracket, License art. 5C7-84751-00-00
По запросу
22
Болт с фланцем art. 95027-06014-00
По запросу
23
Washer Plain art. 90201-06380-00
По запросу
24
Гайка Yamaha art. 95617-06100-00
от 368 ₽
25
Катафот Yamaha art. 449-85131-02-00
По запросу
26
Plug art. 90338-07180-00
По запросу
27
Cord, Taillight art. 1US-84717-00-00
По запросу
28
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
29
Washer, Plate art. 90201-051K1-00
По запросу
30
Прокладка амортизирующая Yamaha art. 1AE-2834E-00-00
от 788 ₽
31
Collar art. 90387-06153-00
По запросу
32
Болт с фланцем art. 95817-06012-00
По запросу
33
Nut, Self-Locking art. 95604-06200-00
По запросу
