модель 2017 года
- Модель SR 400
- Код модели SR400 (SR400HB)

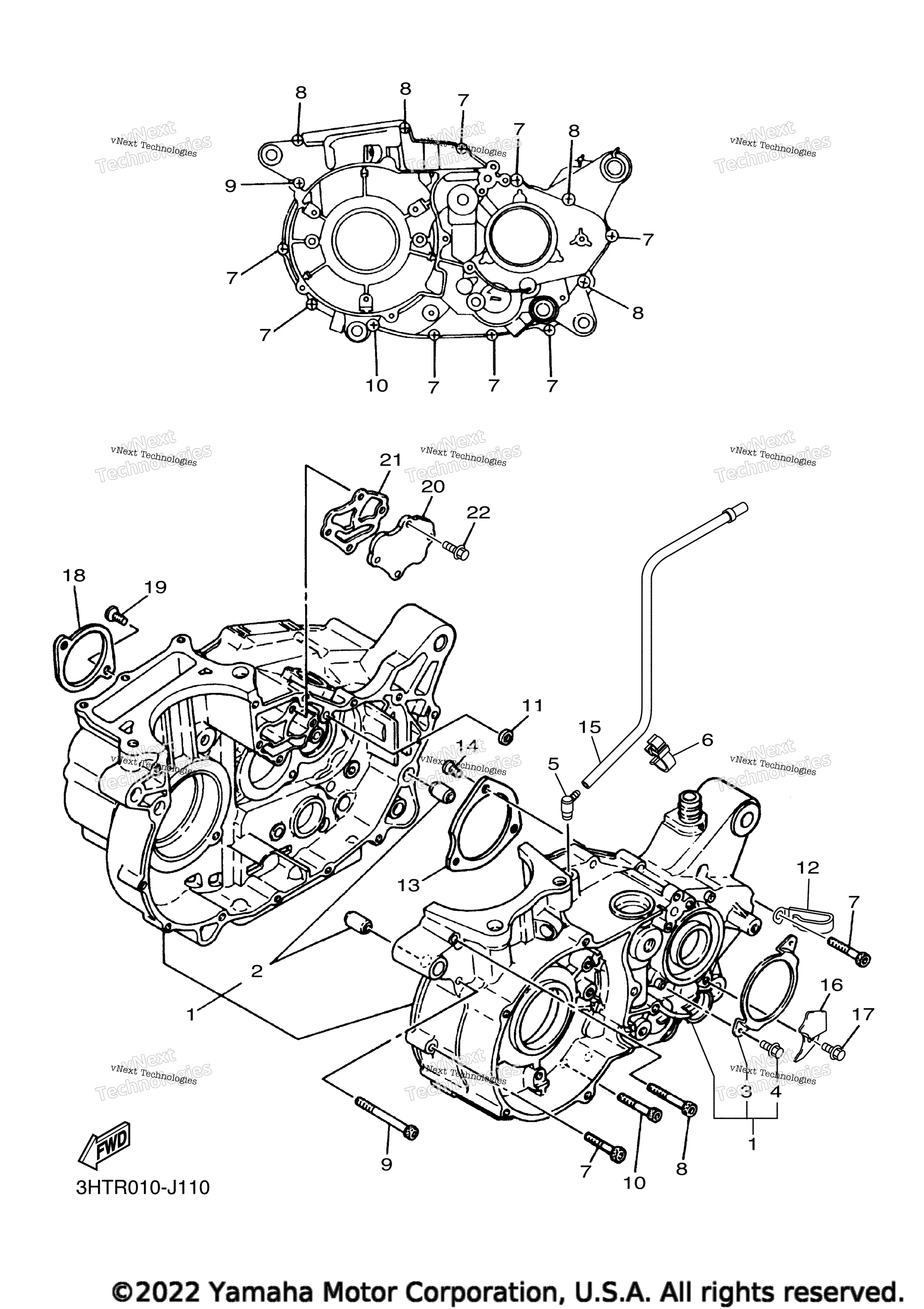

Схема картера для SR400 (SR400HB)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 3HT-15100-R9-00
По запросу
2
. Pin, Dowel art. 99530-12016-00
По запросу
3
. .Plate, Cover art. 583-17471-01-00
По запросу
4
Болт Yamaha art. 95022-06012-00
По запросу
5
Сапун art. 5UG-15371-00-00
По запросу
6
Clamp art. 90464-18013-00
По запросу
7
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
8
Bolt, Hexagon Socket Head art. 91314-06045-00
По запросу
9
Bolt, Hexagon Socket Head art. 91314-06065-00
По запросу
10
Bolt, Hexagon Socket Head art. 91314-06055-00
По запросу
11
Gasket art. 90430-09121-00
По запросу
12
Clamp art. 90465-08277-00
По запросу
13
Plate, Bearing Cover art. 363-15381-00-00
По запросу
14
Screw art. 90149-05021-00
По запросу
15
Hose, Breather 1 art. 3HT-1531A-R0-00
По запросу
16
Clamp art. 90465-10021-00
По запросу
17
Болт Yamaha art. 95022-06012-00
По запросу
18
Plate, Bearing Cover art. 583-15383-00-00
По запросу
19
Screw, Countersunk art. 90151-06023-00
По запросу
20
Cover, Oil Pump 2 art. 583-15426-10-00
По запросу
21
Gasket 2 art. 3HT-15466-00-00
По запросу
22
Болт Yamaha art. 95022-06016-00
По запросу
