модель 2017 года
- Модель V star 1300
- Код модели V STAR TOURER (XVS13CTHL)

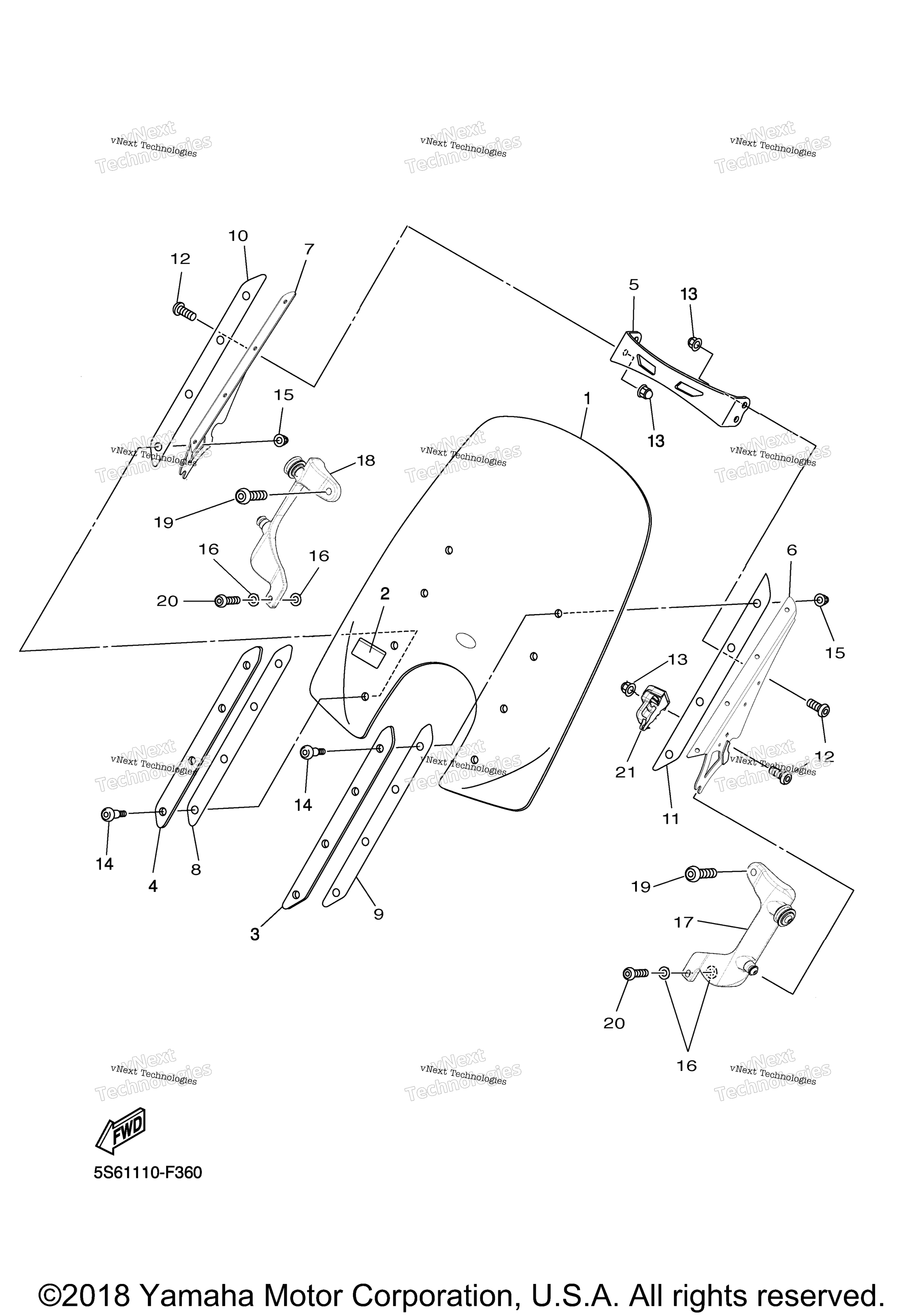

Схема обтекателя для V STAR TOURER (XVS13CTHL)
Схема
Детали
Номер
Наименование детали
Цена
1
Screen art. 3D8-F837U-V0-00
По запросу
2
Label, Notice Windshield 1 art. 4B5-2815K-00-00
По запросу
3
Plate 1 LEFT SIDE art. 5S7-F8396-V0-00
По запросу
4
Plate 2 RIGHT SIDE art. 5S7-F8397-V0-00
По запросу
5
Plate, Front art. 5S7-F8361-V0-00
По запросу
6
Bracket 1 art. 5S7-F836A-T1-00
По запросу
7
Bracket 2 art. 5S7-F836E-T1-00
По запросу
8
Damper 6 RIGHT SIDE art. 5S7-F837K-V0-00
По запросу
9
Damper 5 LEFT SIDE art. 5S7-F837J-V0-00
По запросу
10
Bolt, Hex. Socket Button RIGHT SIDE art. 90111-06820-00
По запросу
11
Damper 2 LEFT SIDE art. 5S7-F8416-V0-00
По запросу
12
Bolt, Hex. Socket Button art. 90111-06820-00
По запросу
13
Гайка Yamaha art. 95380-06800-00
По запросу
14
Bolt, Button Head art. 4NL-F8355-00-00
По запросу
15
Гайка Yamaha art. 95380-06800-00
По запросу
16
Washer art. 90201-09802-00
По запросу
17
Guide Stay Sub-Comp 1 LEFT SIDE art. 3D8-F830E-V0-00
По запросу
18
Guide Stay Sub-Comp 2 RIGHT SIDE art. 3D8-F830F-V0-00
По запросу
19
Bolt, Hex. Socket Button art. 90111-08839-00
По запросу
20
Bolt, Hex. Socket Button art. 90111-10805-00
По запросу
21
Lock Assy 2 art. 2C5-28409-01-00
По запросу
