модель 2017 года
- Модель YZF R3
- Код модели R3 (YZFR3HL)

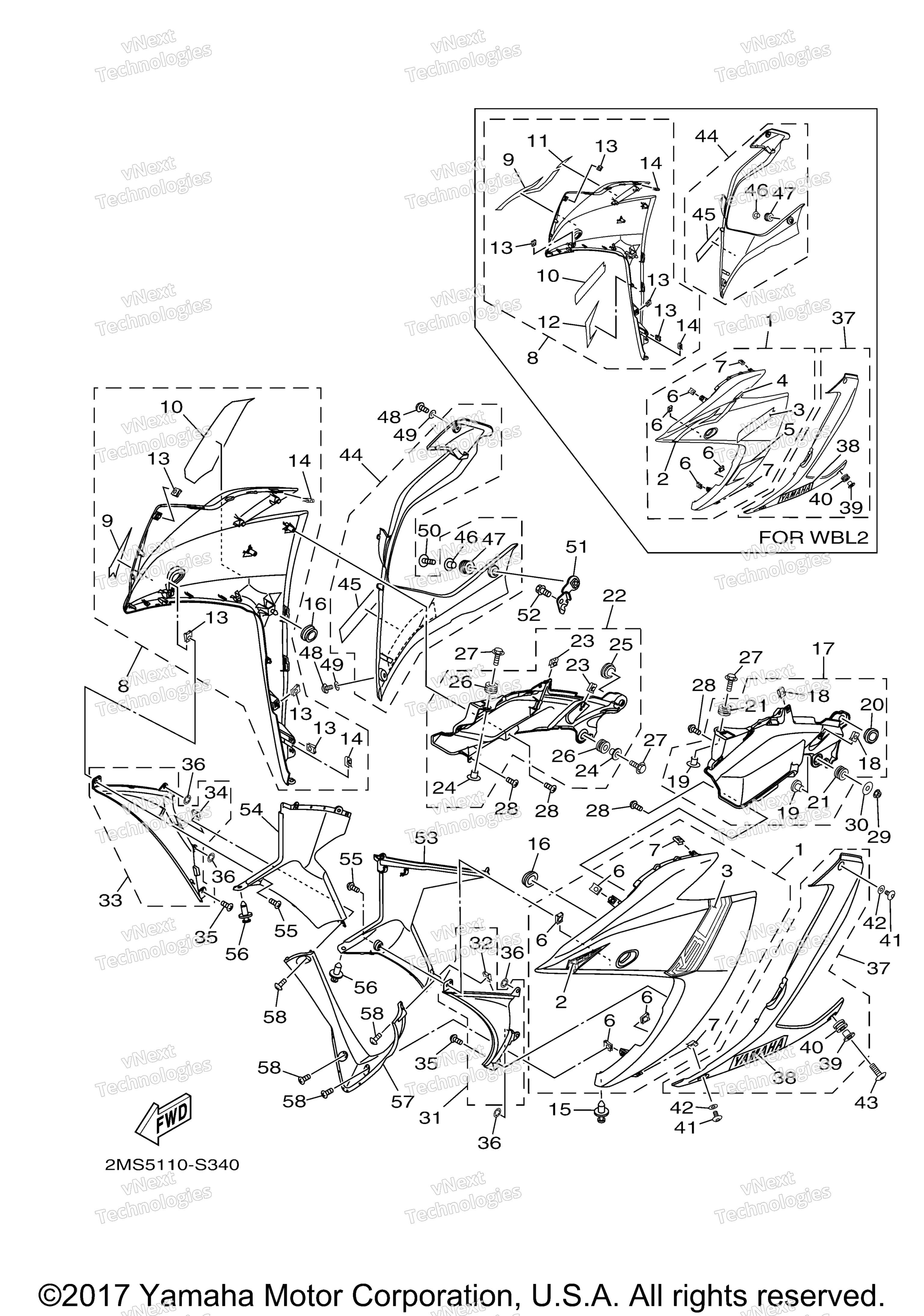

Схема обтекателя 1 для R3 (YZFR3HL)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Front Under 1 Sub Assy UR FOR MBL2 art. 1WD-XF83L-10-P5
По запросу
1
Body, Front Under 1 Sub Assy UR FOR DPBMC art. 1WD-XF83L-50-P3
По запросу
2
. Graphic 3 UR FOR MBL2 art. 1WD-F8393-B0-00
По запросу
2
. . Graphic 3 UR FOR DPBMC art. 1WD-F8393-A0-00
По запросу
3
. Graphic 5 UR FOR MBL2 art. 2MS-F8398-81-00
По запросу
3
. . Graphic 5 UR FOR DPBMC art. 2MS-F8398-70-00
По запросу
4
. Graphic, 7 FOR MBL2 art. 1WD-F83GA-90-00
По запросу
5
. Graphic, 9 FOR MBL2 art. 1WD-F83GC-41-00
По запросу
6
. Nut, Spring art. 90183-05042-00
По запросу
7
. Nut, Spring art. 90183-050A7-00
По запросу
8
Body, Front Under 2 Sub Assy UR FOR DPBMC art. 1WD-XF83M-50-P3
По запросу
8
Body, Front Under 2 Sub Assy UR FOR MBL2 art. 1WD-XF83M-10-P5
По запросу
9
. . Graphic 4 UR FOR DPBMC art. 1WD-F8394-A0-00
По запросу
9
. Graphic 4 UR FOR MBL2 art. 1WD-F8394-B0-00
По запросу
10
. . Graphic 6 UR FOR DPBMC art. 2MS-F8399-70-00
По запросу
10
. Graphic 5 UR FOR MBL2 art. 2MS-F8398-81-00
По запросу
11
. Graphic, 8 FOR MBL2 art. 1WD-F83GB-90-00
По запросу
12
. Graphic, 10 FOR MBL2 art. 1WD-F83GD-41-00
По запросу
13
. Nut, Spring art. 90183-05042-00
По запросу
14
. Nut, Spring art. 90183-050A7-00
По запросу
15
Пистон Yamaha art. 90269-06081-00
от 788 ₽
16
Втулка Yamaha art. 90480-01558-00
По запросу
17
Cover 7 UR MS1 FOR DPBMC art. 1WD-XF11W-00-P4
По запросу
17
Cover 7 UR SMX FOR MBL2 art. 1WD-XF11W-00-P2
По запросу
18
. Nut, Spring art. 90183-050A7-00
По запросу
19
. .Collar art. 90387-06899-00
По запросу
20
Втулка Yamaha art. 90480-01558-00
По запросу
21
. .Grommet art. 90480-12808-00
По запросу
22
Cover 8 UR SMX FOR MBL2 art. 1WD-XF11X-00-P2
По запросу
22
Cover 8 UR MS1 FOR DPBMC art. 1WD-XF11X-00-P3
По запросу
23
. Nut, Spring art. 90183-050A7-00
По запросу
24
. .Collar art. 90387-06899-00
По запросу
25
Втулка Yamaha art. 90480-01558-00
По запросу
26
. .Grommet art. 90480-12808-00
По запросу
27
Болт с шайбой Yamaha art. 90119-06096-00
от 578 ₽
28
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
29
Гайка Yamaha art. 95702-06500-00
По запросу
30
Washer Plain art. 90201-06380-00
По запросу
31
Panel Assy UR SMX FOR MBL2 art. 1WD-XF835-00-P1
По запросу
31
Panel Assy UR MBL2 FOR DPBMC art. 1WD-XF835-00-P0
По запросу
32
. Nut, Spring art. 90183-05042-00
По запросу
33
Panel Assy 2 UR SMX FOR MBL2 art. 1WD-XF83B-00-P1
По запросу
33
Panel Assy 2 UR MBL2 FOR DPBMC art. 1WD-XF83B-00-P0
По запросу
34
. Nut, Spring art. 90183-05042-00
По запросу
35
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
36
Гайка пружинная Yamaha art. 90183-06008-00
от 987 ₽
37
Under Cover Assy 1 UR MS1 FOR DPBMC art. 1WD-XF838-00-P3
По запросу
37
Under Cover Assy 1 UR SMX FOR MBL2 art. 1WD-XF838-10-P2
По запросу
38
. Emblem UR FOR MBL2 art. 1WD-F8328-31-00
По запросу
38
. . Emblem UR FOR DPBMC art. 1WD-F8328-50-00
По запросу
39
. .Collar art. 90387-06899-00
По запросу
40
. .Grommet art. 90480-12808-00
По запросу
41
Bolt, Hex. Socket Button art. 90111-05003-00
По запросу
42
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
43
Bolt, Hex. Socket Button art. 90111-06117-00
По запросу
44
Under Cover Assy 2 UR MS1 FOR DPBMC art. 1WD-XF839-00-P3
По запросу
44
Under Cover Assy 2 UR SMX FOR MBL2 art. 1WD-XF839-10-P2
По запросу
45
. Emblem UR FOR MBL2 art. 1WD-F8328-31-00
По запросу
45
. . Emblem UR FOR DPBMC art. 1WD-F8328-50-00
По запросу
46
. .Collar art. 90387-06899-00
По запросу
47
. .Grommet art. 90480-12808-00
По запросу
48
Bolt, Hex. Socket Button art. 90111-05003-00
По запросу
49
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
50
Bolt, Hex. Socket Button art. 90111-06117-00
По запросу
51
Bracket 8 art. 1WD-F833E-00-00
По запросу
52
Болт Yamaha art. 95022-06012-00
По запросу
53
Panel, Inner 1 art. 1WD-F836K-01-00
По запросу
54
Panel, Inner 2 art. 1WD-F836L-01-00
По запросу
55
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
56
Пистон Yamaha art. 90269-06081-00
от 788 ₽
57
Panel, Inner 3 art. 1WD-F836M-00-00
По запросу
58
Screw, Truss Head Tapping art. 97707-50016-00
По запросу
