модель 2018 года
- Модель Star Eluder
- Код модели STAR ELUDER (XV19BJS)

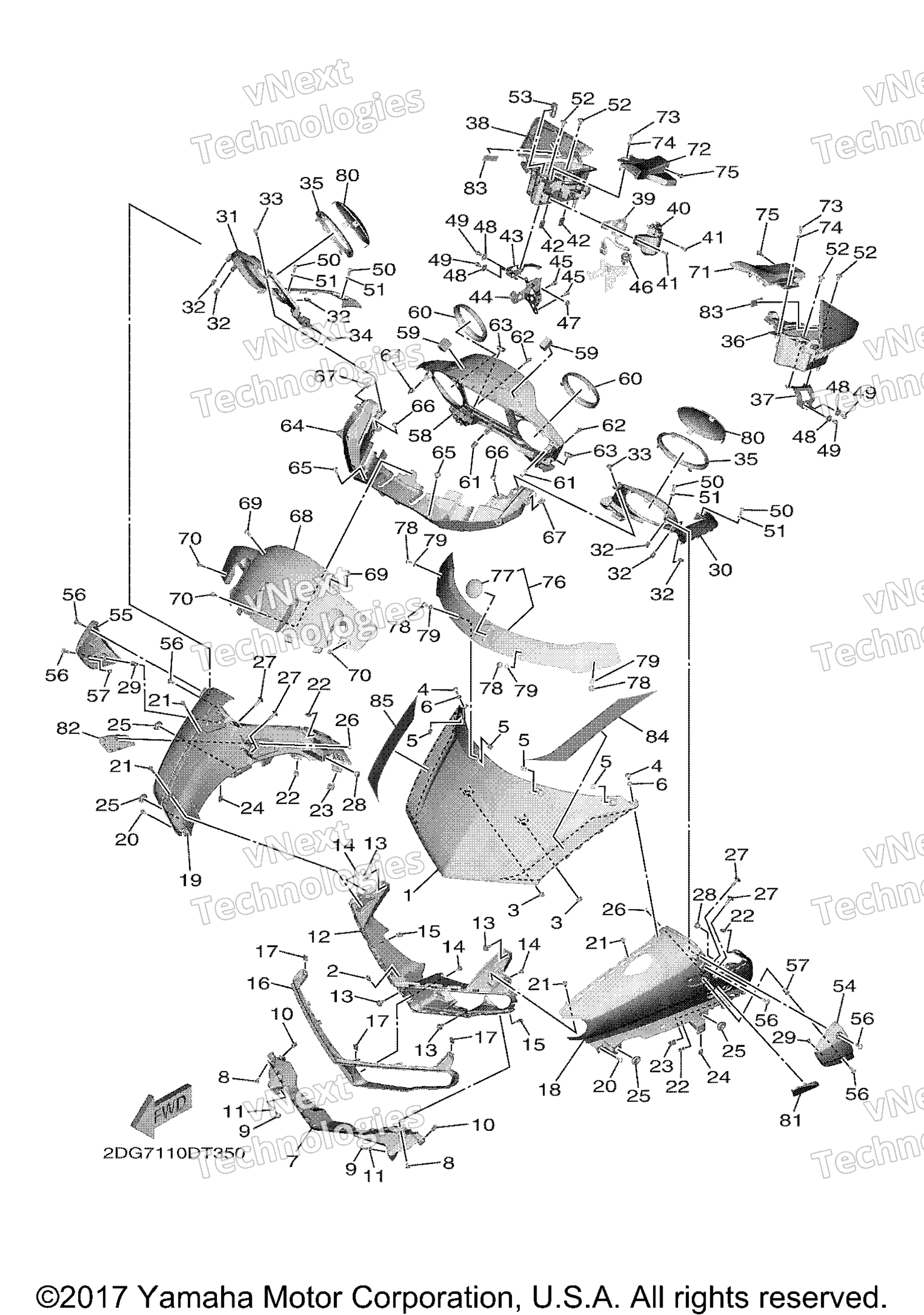

Схема обтекателя для STAR ELUDER (XV19BJS)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Cowling S3 art. 2DF-28351-10-P0
По запросу
2
Clamp art. 90464-07018-00
По запросу
3
.Plug art. 90338-10132-00
По запросу
4
Bolt,Hex. Socket Button art. 90111-05034-00
По запросу
5
Nut, Spring art. 90183-050A6-00
По запросу
6
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
7
Body, Cowling 2 S3 art. 2DF-28377-00-P4
По запросу
8
Винт Yamaha art. 97707-50012-00
от 168 ₽
9
Bolt,Hex. Socket Button art. 90111-05034-00
По запросу
10
Nut, Spring art. 90183-05042-00
По запросу
11
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
12
Grill, Air Intake 1 art. 2DF-2837N-00-00
По запросу
13
Bolt, With Washer art. 90119-06018-00
По запросу
14
Винт Yamaha art. 97707-50012-00
от 168 ₽
15
Nut, Spring art. 90183-05042-00
По запросу
16
Mole 3 art. 2DF-28347-10-00
По запросу
17
Nut, Spring art. 90183-05042-00
По запросу
18
Cover 1 S3 art. 2DF-28219-00-P4
По запросу
19
Cover 2 S3 art. 2DF-28229-00-P4
По запросу
20
Винт-саморез Yamaha art. 90167-05079-00
от 525 ₽
21
Rivet art. 90269-06008-00
По запросу
22
Nut, Spring art. 90183-050A6-00
По запросу
23
Пружинная гайка Yamaha art. 90183-05008-00
от 450 ₽
24
Nut, Spring art. 90183-05042-00
По запросу
25
Grommet art. 90480-01559-00
По запросу
26
Nut, Spring art. 90183-05M02-00
По запросу
27
Bolt, Hexagon Socket Head art. 90110-06087-00
По запросу
28
.Plug art. 90338-10132-00
По запросу
29
Гайка Yamaha art. 90179-05523-00
от 525 ₽
30
Panel, Console 1 art. 2DF-2837L-00-00
По запросу
31
Panel, Console 2 art. 2DF-2837M-00-00
По запросу
32
Nut, Spring art. 90183-050A6-00
По запросу
33
Rivet art. 90269-06008-00
По запросу
34
Nut, Spring art. 90183-05042-00
По запросу
35
Mole 5 art. 2DF-2834G-00-00
По запросу
36
Box Sub Assy art. 2DF-2830R-00-00
По запросу
37
Bracket 4 art. 2DF-2836G-00-00
По запросу
38
Box, Sub-Assy., 3 art. 2DF-2830T-00-00
По запросу
39
Lock Set art. 2DF-2830U-00-00
По запросу
40
Stopper Pin Assy art. 2DF-2840L-00-00
По запросу
41
.Screw, Bind art. 98907-05014-00
По запросу
42
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
43
Bracket 5 art. 2DF-2836H-00-00
По запросу
44
Bracket 10 art. 2DF-2833G-00-00
По запросу
45
Bolt, Flange art. 90105-06105-00
По запросу
46
Clamp art. 90464-18246-00
По запросу
47
Nut art. 95707-06500-00
По запросу
48
Шайба Yamaha art. 90201-06078-00
По запросу
49
Bolt, Flange art. 90105-06105-00
По запросу
50
Bolt, Hex. Socket Button art. 90111-05041-00
По запросу
51
Washer, Plate art. 90202-05006-00
По запросу
52
Bolt,Hex. Socket Button art. 90111-06119-00
По запросу
53
Grommet art. 2DF-28187-00-00
По запросу
54
Cover, Handle Upper 1 art. 2DG-26143-00-00
По запросу
55
Cover, Handle Upper 2 art. 2DG-26145-00-00
По запросу
56
Bolt,Hex. Socket Button art. 90111-05021-00
По запросу
57
Plug art. 90338-07180-00
По запросу
58
Cover, Meter art. 2DF-83559-00-00
По запросу
59
Damper, Plate art. 90520-19001-00
По запросу
60
Mole 4 art. 2DF-28348-00-00
По запросу
61
Clamp art. 90464-07018-00
По запросу
62
Rivet art. 90269-06008-00
По запросу
63
Grommet art. 90480-01559-00
По запросу
64
Panel, Inner 5 art. 2DF-2836R-00-00
По запросу
65
Bolt,Hex. Socket Button art. 90111-05021-00
По запросу
66
Винт-саморез Yamaha art. 90167-05079-00
от 525 ₽
67
Nut, Spring art. 90183-050A6-00
По запросу
68
Hood 1 art. 2DF-2835E-00-00
По запросу
69
Bolt,Hex. Socket Button art. 90111-05021-00
По запросу
70
Rivet art. 90269-06008-00
По запросу
71
Protector 1 art. 2DF-2834V-00-00
По запросу
72
Protector 2 art. 2DF-2834W-00-00
По запросу
73
Bolt, Hex. Socket Button art. 90111-05041-00
По запросу
74
Washer, Plate art. 90202-05006-00
По запросу
75
Rivet art. 90269-06008-00
По запросу
76
Body, Cowling art. 2DF-2830A-10-00
По запросу
77
. Emblem art. 1RC-2413B-01-00
По запросу
78
Bolt, Hex. Socket Button art. 90111-05019-00
По запросу
79
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
80
Grille, Speaker 1 art. 2DF-88163-00-00
По запросу
81
Seal 1 art. 2DG-28218-00-00
По запросу
82
Seal 2 art. 2DG-28228-00-00
По запросу
83
Label, Caution art. 2DF-24877-00-00
По запросу
84
Graphic 1 art. 2DG-28391-00-00
По запросу
85
Graphic 2 art. 2DG-28392-00-00
По запросу
