модель 2019 года
- Модель TW 200
- Код модели TW200 (TW200K1C) CA

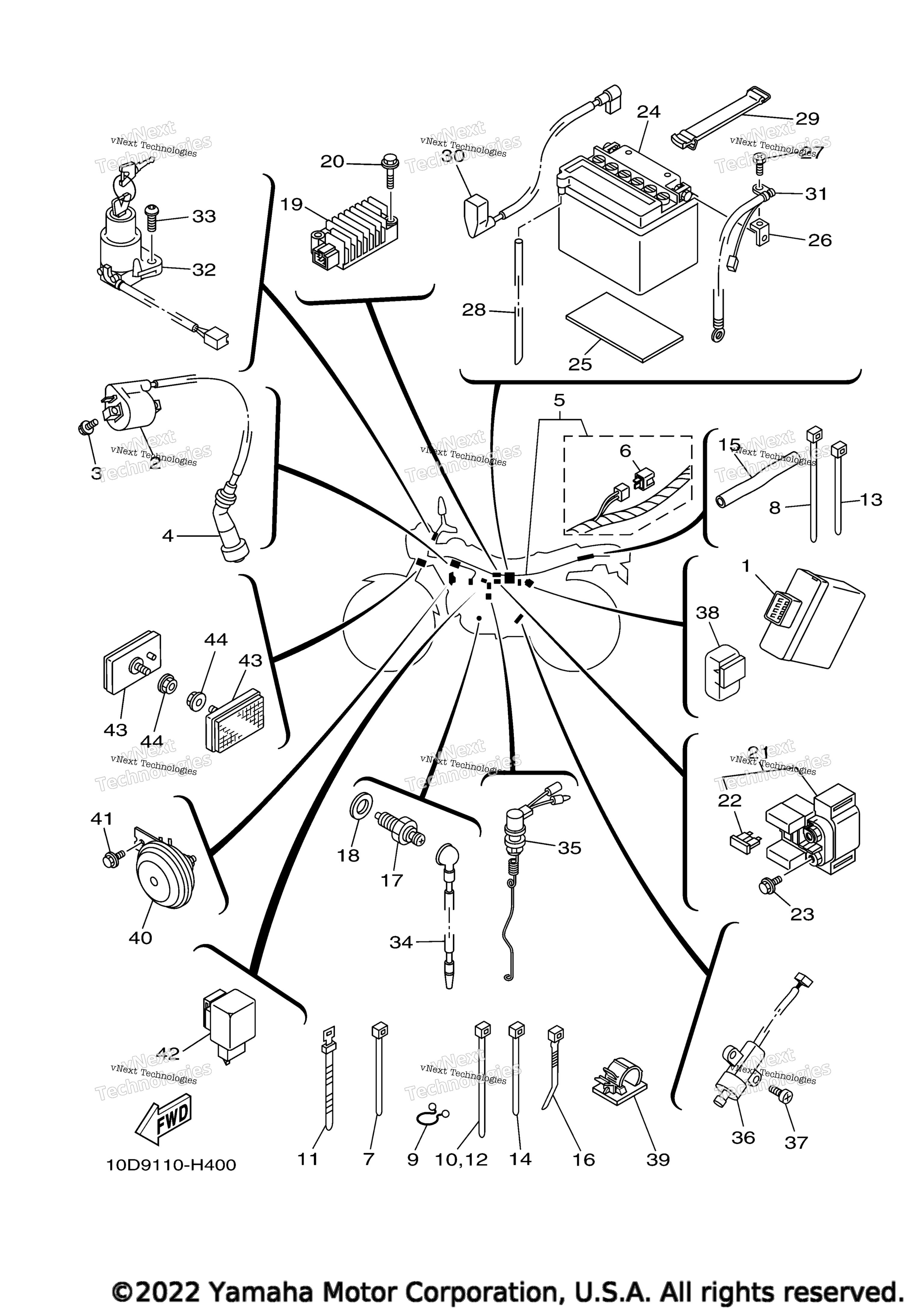

Схема электрооборудования 1 для TW200 (TW200K1C) CA
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. 5LB-85540-02-00
По запросу
2
Катушка зажигания Yamaha 3KJ-82310-12-00 art. 3KJ-82310-13-00
По запросу
3
Болт с фланцем art. 90105-06696-00
По запросу
4
Plug Cap Assy art. 3NS-82370-00-00
По запросу
5
Wire Harness Assy art. 5FY-82590-20-00
По запросу
6
Диод электрический art. 3WP-81980-00-00
По запросу
7
Clamp 1 art. 5Y9-12491-00-00
По запросу
8
Band art. 1UA-82591-00-00
По запросу
9
Clamp art. 90464-25267-00
По запросу
10
Band art. 1UA-82591-00-00
По запросу
11
Зажим пластиковый art. 25G-83936-01-00
По запросу
12
Band art. 1UA-82591-00-00
По запросу
13
Clamp 1 art. 5Y9-12491-00-00
По запросу
14
Clamp 1 art. 5Y9-12491-00-00
По запросу
15
Hose art. 90446-15381-00
По запросу
16
Хомут Yamaha art. 90465-10098-00
от 368 ₽
17
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
18
Прокладка art. 90430-10148-00
По запросу
19
Rectifier & Regulator Assy art. 3TJ-81960-02-00
По запросу
20
Болт Yamaha art. 95027-06025-00
от 473 ₽
21
Starter Relay Assy (Rc19-022) art. 5EK-81940-02-00
По запросу
22
Предохранитель электрический 20А Yamaha art. 2GV-82151-00-00
от 683 ₽
23
Болт с фланцем art. 95027-06008-00
По запросу
24
Battery Assy (Gs Yuasa Yb7c-A) art. YB7-CA000-00-00
По запросу
25
Seat, Battery art. 51Y-82122-00-00
По запросу
26
Terminal art. 5LB-8215C-00-00
По запросу
27
Screw, Hexagon art. 90153-06001-00
По запросу
28
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
29
Band, Battery art. 7H3-82131-00-00
По запросу
30
Wire, Plus Lead art. 5LB-82115-00-00
По запросу
31
Wire, Minus Lead art. 5EK-82116-02-00
По запросу
32
Main Switch Steering Lock art. 5LB-82501-01-00
По запросу
33
Screw art. 90149-06228-00
По запросу
34
Wire, Lead art. 5VC-82541-10-00
По запросу
35
Stop Switch Assy art. 5VC-82530-01-00
По запросу
36
Switch, Side Stand art. 3LD-82566-61-00
По запросу
37
Винт Yamaha art. 98507-05016-00
По запросу
38
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
39
Clamp art. 90464-13004-00
По запросу
40
Horn art. 5LB-83371-11-00
По запросу
41
Болт с фланцем art. 95817-06012-00
По запросу
42
.Flasher Relay Assy art. 4MY-83350-03-00
По запросу
43
Reflector Assy art. 23V-85110-00-00
По запросу
44
Гайка art. 95707-05500-00
По запросу
