модель 2019 года
- Модель XSR 700
- Код модели XSR700 (XSR700KCGY) CA

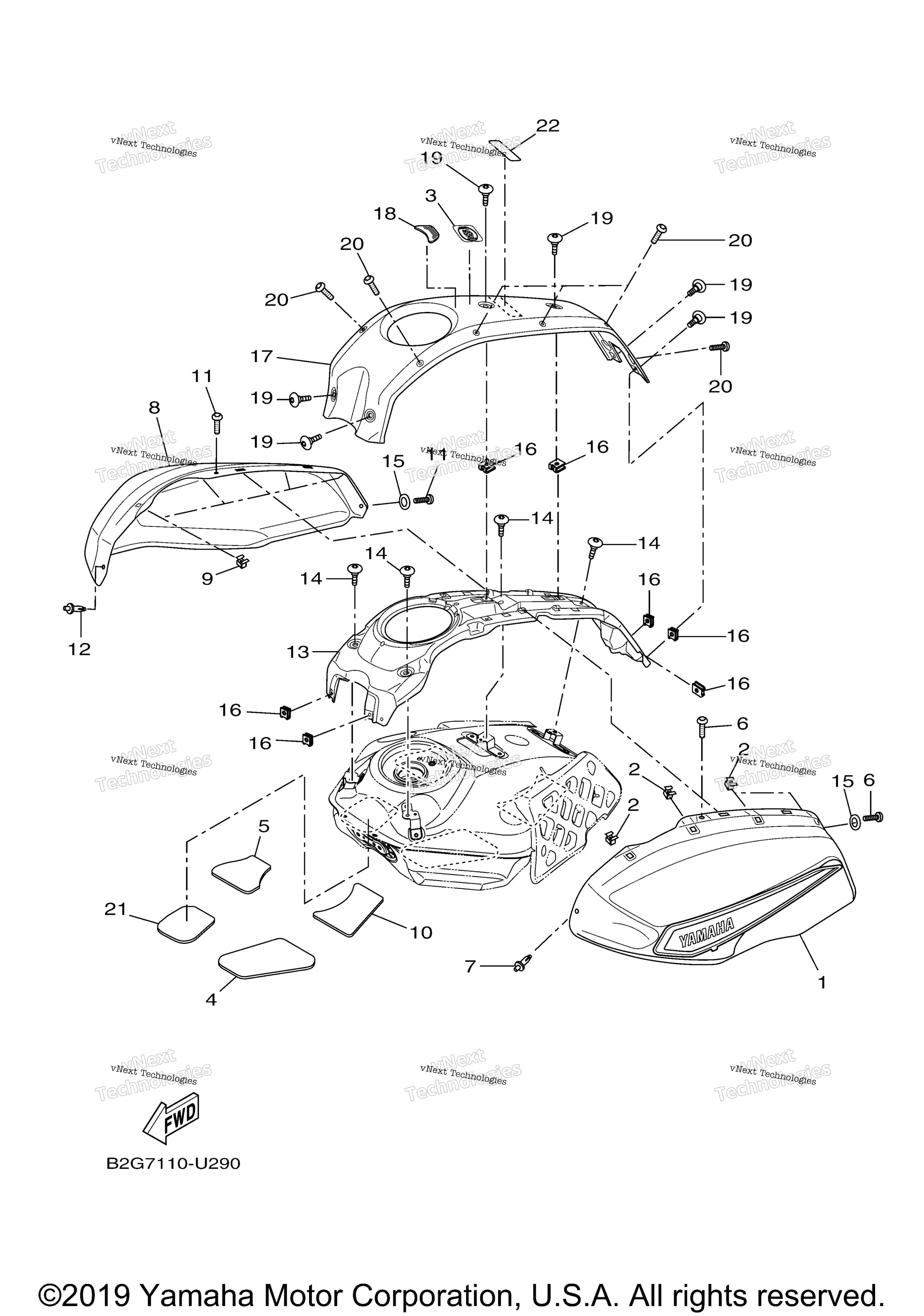

Схема топливной системы Tank 3 для XSR700 (XSR700KCGY) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Tank Side 1 Assy MNM3 art. B2G-Y24HA-00-01
По запросу
2
Nut, Spring art. 90183-05X08-00
По запросу
3
Emblem art. B90-2416B-01-00
По запросу
4
Protector 2 art. B2G-2315J-00-00
По запросу
5
Protector art. B2G-24595-00-00
По запросу
6
Bolt, Hex. Socket Button art. 90111-05012-00
По запросу
7
Rivet art. 90269-06008-00
По запросу
8
Cover, Tank Side 2 Assy MNM3 art. B2G-Y24JA-00-01
По запросу
9
Nut, Spring art. 90183-05X08-00
По запросу
10
Seat, Tank Protector art. B2G-24193-00-00
По запросу
11
Bolt, Hex. Socket Button art. 90111-05012-00
По запросу
12
Rivet art. 90269-06008-00
По запросу
13
Cover, Tank art. B34-F41B1-00-00
По запросу
14
Bolt,Hex. Socket Button art. 90111-05011-00
По запросу
15
Washer, Plate art. 90201-05725-00
По запросу
16
Nut, Spring art. 90183-05X04-00
По запросу
17
Outer Panel 1 MNM3 art. B2G-2411A-00-P0
По запросу
18
Protector, Fuel Tank art. B34-F4141-00-00
По запросу
19
Bolt,Hex. Socket Button art. 90111-05011-00
По запросу
20
Bolt, Hex. Socket Button art. 90111-05012-00
По запросу
21
Protector 1 art. B2G-2315H-00-00
По запросу
22
Label, Caution art. 1TP-2118K-A2-00
По запросу
