модель 2019 года
- Модель YZF-R1
- Код модели YZFR1 (YZFR1MK)

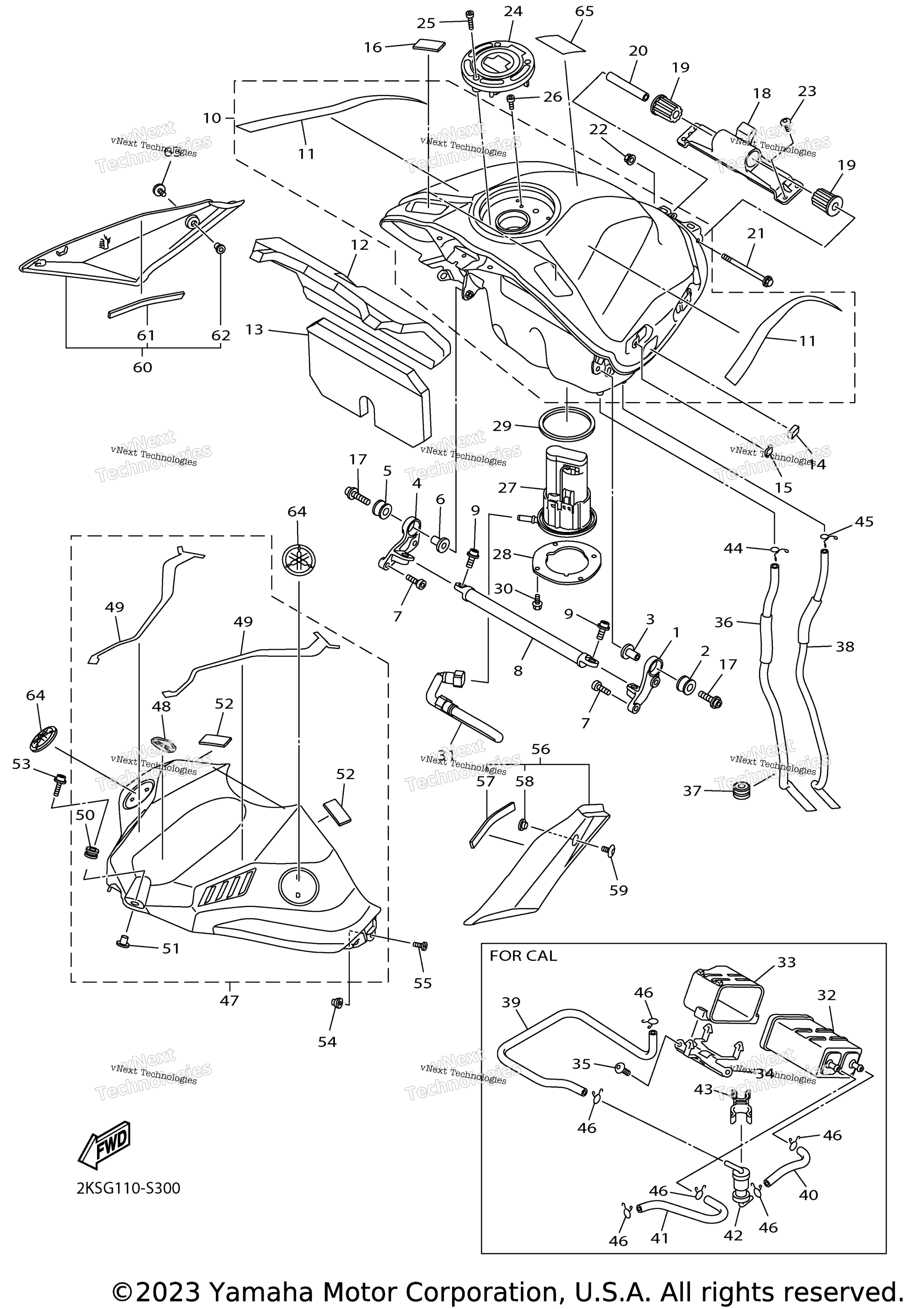

Схема топливного бака для YZFR1 (YZFR1MK)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Fuel Tank 1 art. 2CR-24191-00-00
По запросу
2
Grommet art. 90480-18008-00
По запросу
3
Collar art. 90387-06091-00
По запросу
4
Bracket, Fuel Tank 2 art. 2CR-24192-00-00
По запросу
5
Grommet art. 90480-18008-00
По запросу
6
Collar art. 90387-06091-00
По запросу
7
Болт Yamaha art. 91317-06025-00
от 368 ₽
8
Cross Bar art. 2CR-2142V-00-00
По запросу
9
Bolt, Hexagon Socket Head art. 90110-08097-00
По запросу
10
Fuel Tank Comp SMX art. 2KS-Y2410-10-01
По запросу
11
. .Graphic Set art. 2KS-24240-00-00
По запросу
12
Damper, Plate 1 art. 2CR-2414H-00-00
По запросу
13
Damper, Plate 2 art. 2CR-2414J-00-00
По запросу
14
Damper 2 art. 13S-21639-00-00
По запросу
15
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
16
Hook, Side Cover 1 art. 2PP-2411G-00-00
По запросу
17
Bolt, Hexagon Socket Head art. 90110-06346-00
По запросу
18
Bracket, Tank Fitting art. 2CR-2413Y-00-00
По запросу
19
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
20
Collar art. 90387-06055-00
По запросу
21
Bolt, Flange art. 95812-06090-00
По запросу
22
Гайка Yamaha art. 95702-06500-00
По запросу
23
Bolt,Hex. Socket Button art. 90111-06038-00
По запросу
24
Cap Assy art. 2CR-24602-00-00
По запросу
25
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
26
Болт Yamaha art. 91312-05010-00
от 630 ₽
27
Fuel Pump Comp art. 2CR-13907-01-00
По запросу
28
Bracket, Fuel Pump art. 2CR-24491-00-00
По запросу
29
O-Ring art. 1RC-24486-00-00
По запросу
30
Болт Yamaha Болт Yamaha art. 90119-05015-00
от 882 ₽
31
Pipe, Fuel 1 art. 2CR-13971-00-00
По запросу
32
Canister Assy FOR CALIFORNIA art. 2CR-24170-00-00
По запросу
33
Damper, Locating 2 FOR CALIFORNIA art. 2CR-24182-00-00
По запросу
34
Bracket, Canistor FOR CALIFORNIA art. 2CR-2419F-00-00
По запросу
35
Screw FOR CALIFORNIA art. 90149-06084-00
По запросу
36
Pipe 2 art. 2CR-24312-00-00
По запросу
37
Grommet FOR CALIFORNIA art. 90480-14032-00
По запросу
38
Pipe 3 art. 2CR-24313-00-00
По запросу
39
Pipe 4 FOR CALIFORNIA art. 2CR-24314-00-00
По запросу
40
Pipe 5 FOR CALIFORNIA art. 2CR-24315-00-00
По запросу
41
Pipe 6 FOR CALIFORNIA art. 2CR-24316-00-00
По запросу
42
Roll Over Valve Assy FOR CALIFORNIA art. 2C0-24180-00-00
По запросу
43
Clamp FOR CALIFORNIA art. 90464-15001-00
По запросу
44
Clip art. 90467-11106-00
По запросу
45
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
46
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
47
Cover, Top (Fuel Tank) BWM2/SMX art. 2CR-Y217F-80-1X
По запросу
48
. .Emblem art. 2KS-2416B-00-00
По запросу
49
. .Graphic Set 1 art. 2KS-24230-00-00
По запросу
50
. .Grommet art. 90480-12023-00
По запросу
51
. .Collar art. 90387-06203-00
По запросу
52
. .Hook, Side Cover 1 art. 5XT-2411G-00-00
По запросу
53
Bolt, Hexagon Socket Head art. 90110-06233-00
По запросу
54
Гайка Yamaha art. 90179-05523-00
от 525 ₽
55
Screw, Bind art. 98902-05014-00
По запросу
56
Tank Side Cover Assy 1 art. 2CR-24106-00-00
По запросу
57
. .Damper, Plate art. 90520-03016-00
По запросу
58
. Collar art. 90387-05035-00
По запросу
59
Bolt, Hex. Socket Button art. 90111-05019-00
По запросу
60
Tank Side Cover Assy 2 art. 2CR-24108-00-00
По запросу
61
. .Damper, Plate art. 90520-03016-00
По запросу
62
. Collar art. 90387-05035-00
По запросу
63
Bolt, Hex. Socket Button art. 90111-05019-00
По запросу
64
.Emblem art. 1RC-2413B-01-00
По запросу
65
Label, Warning General Info art. 29P-2816R-01-00
По запросу
