модель 2019 года
- Модель YZF R3
- Код модели YZFR3 (YZFR3KL)

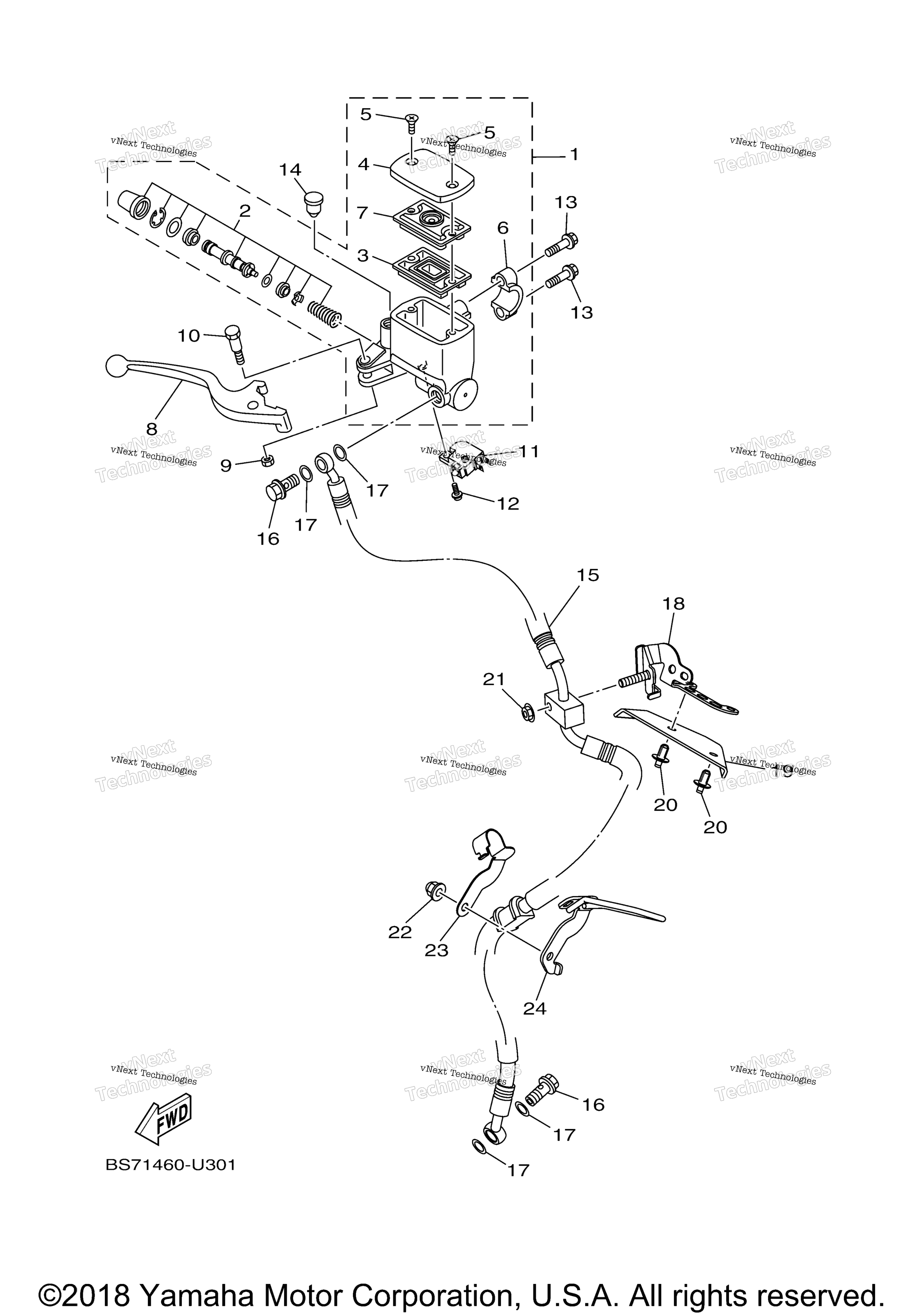

Схема переднего главного цилиндра тормоза для YZFR3 (YZFR3KL)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 1WD-F5870-00-00
По запросу
2
. .Cylinder Kit, Master art. 1WD-F5807-00-00
По запросу
3
. .Diaphragm, Reservoir art. 5RB-25854-00-00
По запросу
4
. .Cap, Reservoir art. 1WD-F5852-00-00
По запросу
5
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
6
. .Bracket, Master Cylinder art. 56A-25867-00-00
По запросу
7
. . .Bush,Diaphragm art. 3C1-F5855-00-00
По запросу
8
Lever 2 art. 1WD-H3922-00-00
По запросу
9
Гайка Yamaha art. 95617-06100-00
от 368 ₽
10
Bolt art. 90109-06577-00
По запросу
11
Front Stop Switch Assy art. 2DP-H3980-01-00
По запросу
12
Screw, Pan Head With Washer art. 97602-04216-00
По запросу
13
Болт Yamaha art. 95027-06025-00
от 473 ₽
14
Plug art. 90338-09012-00
По запросу
15
Hose, Brake 1 art. BS7-F5872-00-00
По запросу
16
Болт, штуцер art. 90401-10159-00
По запросу
17
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
18
Holder, Brake Hose 1 art. BS7-F5875-00-00
По запросу
19
Cover, Steering art. BS7-F3818-00-00
По запросу
20
Rivet art. 90269-06816-00
По запросу
21
Гайка Yamaha art. 95702-06500-00
По запросу
22
Гайка Yamaha art. 90176-06065-00
от 987 ₽
23
Holder, Brake Hose art. BS7-F587A-00-00
По запросу
24
Holder, Brake Hose art. BS7-F5887-00-00
По запросу
