модель 2020 года
- Модель Bolt
- Код модели BOLT R-SPEC (XVS95CLCS) CA

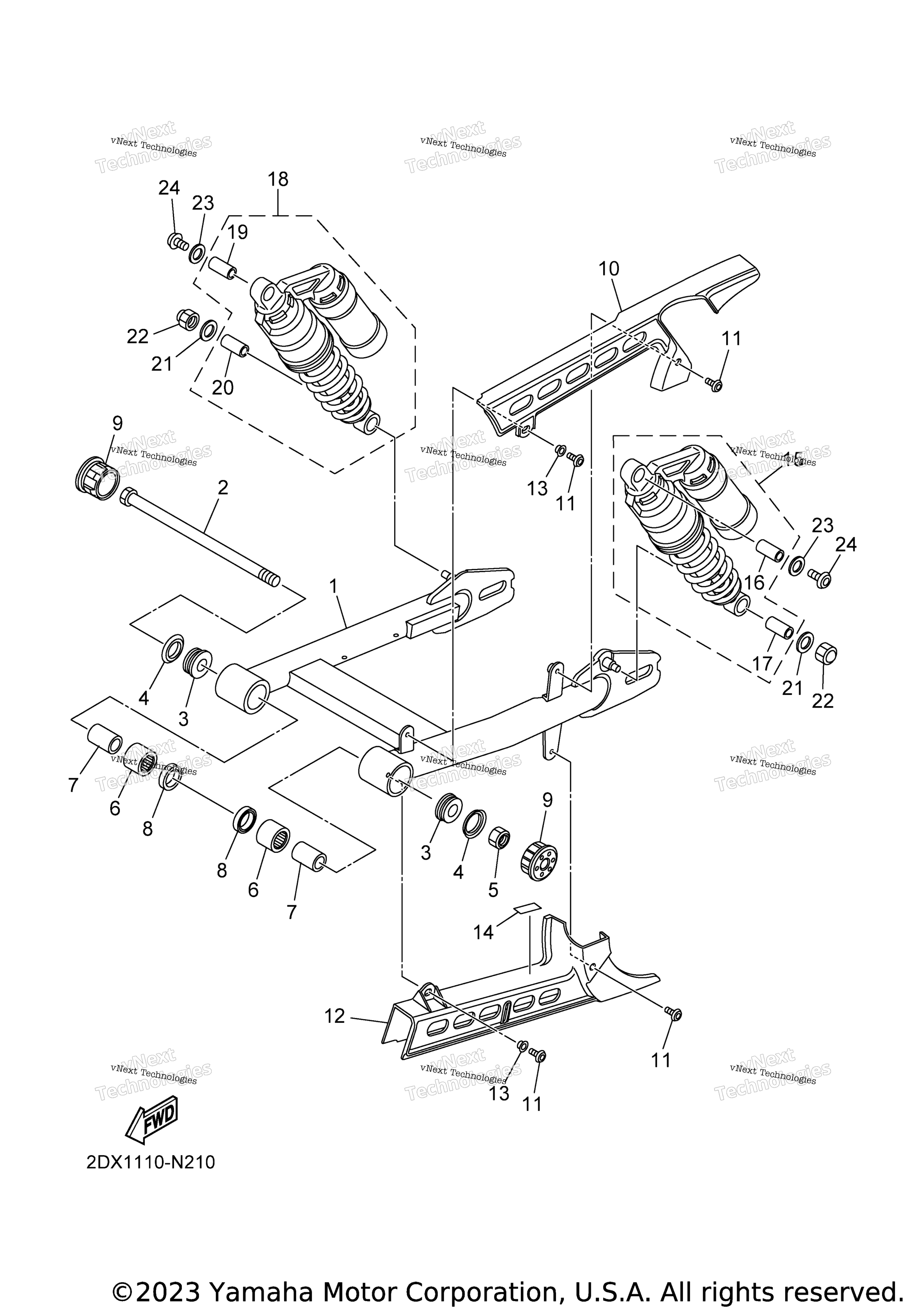

Схема задней части ARM SUSPENSION для BOLT R-SPEC (XVS95CLCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp YB art. 1TP-22110-00-00
По запросу
2
Shaft, Pivot art. 1TP-22141-00-00
По запросу
3
Collar art. 90387-16030-00
По запросу
4
Oil Seal art. 93108-44001-00
По запросу
5
Nut, U art. 95617-16100-00
По запросу
6
Bearing art. 93317-52897-00
По запросу
7
Collar art. 90387-16032-00
По запросу
8
Oil Seal art. 93109-28001-00
По запросу
9
Cover art. 1TP-2219X-00-00
По запросу
10
Case, Chain art. 1TP-22311-00-00
По запросу
11
Bolt, Hexagon Socket Button art. 90111-06127-00
По запросу
12
Case, Chain 2 art. 1TP-22312-00-00
По запросу
13
Collar art. 90387-06048-00
По запросу
14
Label, Tire art. 1TP-21668-00-00
По запросу
15
Shock Absorber Assy, Rear art. 2DX-22210-02-00
По запросу
16
. Bush, Rear Shock Absorber art. 447-22217-21-00
По запросу
17
. Bush, Rear Shock Absorber art. 447-22216-20-00
По запросу
18
Shock Absorber Assy, Rear art. 2DX-22220-02-00
По запросу
19
. Bush, Rear Shock Absorber art. 447-22217-21-00
По запросу
20
. Bush, Rear Shock Absorber art. 447-22216-20-00
По запросу
21
Washer, Plate art. 90201-10074-00
По запросу
22
Nut, Cap art. 90176-10073-00
По запросу
23
Washer, Plate art. 90201-08119-00
По запросу
24
Screw art. 90149-08054-00
По запросу
