модель 2020 года
- Модель MT-07
- Код модели MT07 (MT07LB)

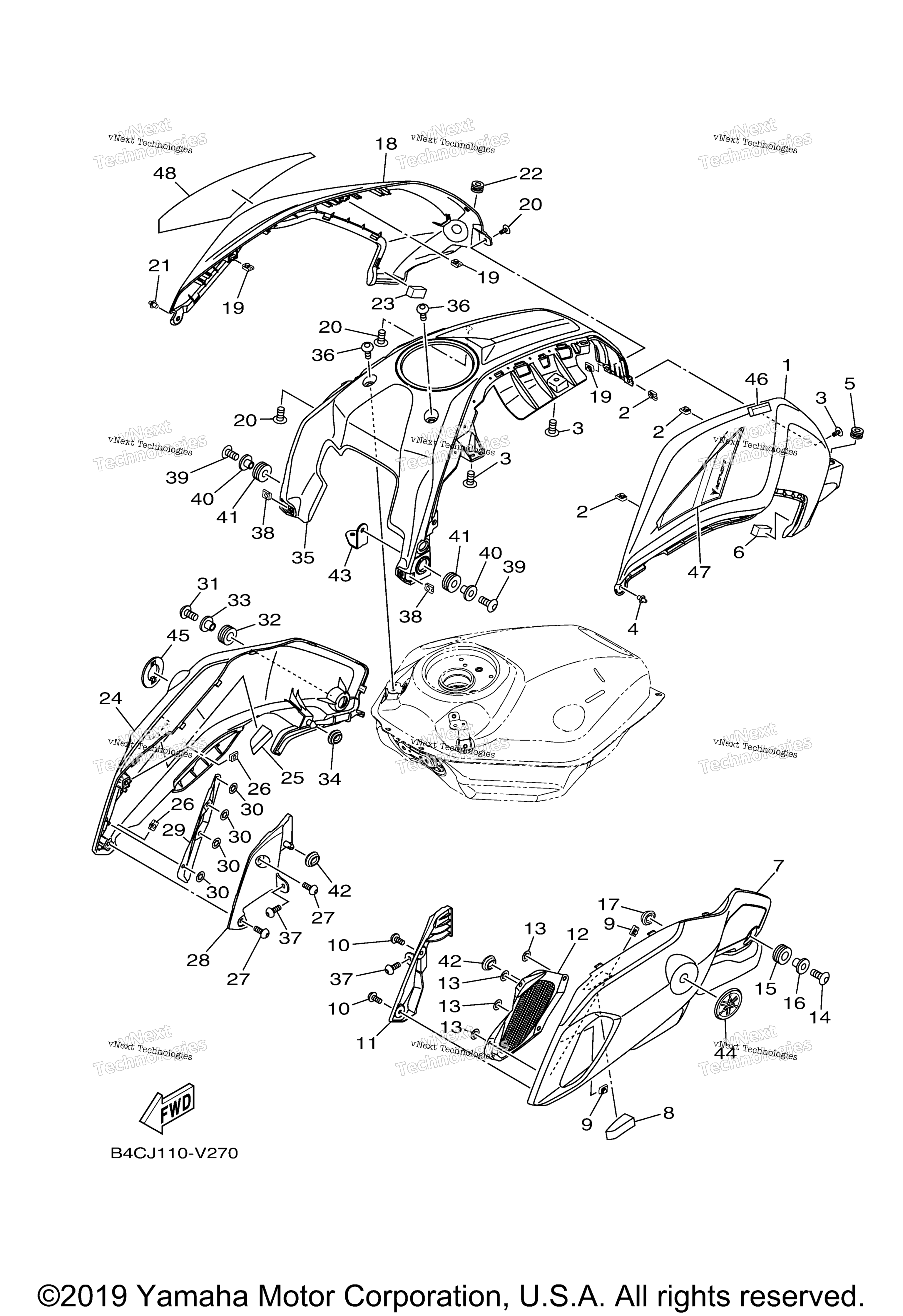

Схема топливной системы TANK 2 для MT07 (MT07LB)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 UR FOR MDNM6 art. B4C-24129-00-P2
По запросу
1
Cover, Side 1 UR FOR MLNM4 art. B4C-24129-00-P4
По запросу
1
Cover, Side 1 UR FOR DPBMC art. B4C-24129-00-P0
По запросу
2
Nut, Spring art. 90183-050A6-00
По запросу
3
Bolt,Hex. Socket Button art. 90111-05003-00
По запросу
4
Rivet art. 90269-06008-00
По запросу
5
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
6
Damper, Plate 6 art. 2C0-2414R-00-00
По запросу
7
Scoop, Air 1 art. B4C-2137W-01-00
По запросу
8
Damper, Locating 1 art. B4C-24181-00-00
По запросу
9
Nut, Spring art. 90183-050A6-00
По запросу
10
Bolt,Hex. Socket Button art. 90111-05003-00
По запросу
11
Panel, Inner 1 art. B4C-2836K-00-00
По запросу
12
Grill, Air Intake 1 art. B4C-2837N-00-00
По запросу
13
Nut, Spring art. 90183-05M02-00
По запросу
14
Bolt art. 90109-06317-00
По запросу
15
Grommet art. 90480-17007-00
По запросу
16
Collar art. 90387-10107-00
По запросу
17
Втулка Yamaha art. 90480-01558-00
По запросу
18
Cover, Side 2 UR FOR DPBMC art. B4C-24139-00-P0
По запросу
18
Cover, Side 2 UR FOR MDNM6 art. B4C-24139-00-P2
По запросу
18
Cover, Side 2 UR FOR MLNM4 art. B4C-24139-00-P4
По запросу
19
Nut, Spring art. 90183-050A6-00
По запросу
20
Bolt,Hex. Socket Button art. 90111-05003-00
По запросу
21
Rivet art. 90269-06008-00
По запросу
22
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
23
Damper, Plate 6 art. 2C0-2414R-00-00
По запросу
24
Scoop, Air 2 art. B4C-2137X-01-00
По запросу
25
Damper, Locating 2 art. B4C-24182-00-00
По запросу
26
Nut, Spring art. 90183-050A6-00
По запросу
27
Bolt,Hex. Socket Button art. 90111-05003-00
По запросу
28
Panel, Inner 2 art. B4C-2836L-00-00
По запросу
29
Grill, Air Intake 2 art. B4C-2837R-00-00
По запросу
30
Nut, Spring art. 90183-05M02-00
По запросу
31
Bolt art. 90109-06317-00
По запросу
32
Grommet art. 90480-17007-00
По запросу
33
Collar art. 90387-10107-00
По запросу
34
Втулка Yamaha art. 90480-01558-00
По запросу
35
Cover, Cap art. B4C-2464E-00-00
По запросу
36
Bolt,Hex. Socket Button art. 90111-05011-00
По запросу
37
Bolt,Hex. Socket Button art. 90111-05002-00
По запросу
38
Nut, Spring art. 90183-050A6-00
По запросу
39
Bolt,Hex. Socket Button art. 90111-06084-00
По запросу
40
Collar art. 90387-07042-00
По запросу
41
Grommet art. 90480-14452-00
По запросу
42
Grommet art. 90480-01559-00
По запросу
43
Bracket, Cap art. 1WS-2463E-00-00
По запросу
44
Emblem art. 1RC-2413B-01-00
По запросу
45
Emblem art. 1RC-2413B-01-00
По запросу
46
Label, Caution art. 1TP-2118K-A2-00
По запросу
47
Graphic, 1 UR FOR MLNM4 art. B4C-217F1-40-00
По запросу
47
Graphic, 1 UR FOR DPBMC art. B4C-217F1-50-00
По запросу
47
Graphic, 1 UR FOR MDNM6 art. B4C-217F1-21-00
По запросу
48
Graphic, 2 UR FOR MLNM4 art. B4C-217F2-40-00
По запросу
48
Graphic, 2 UR FOR MDNM6 art. B4C-217F2-21-00
По запросу
48
Graphic, 2 UR FOR DPBMC art. B4C-217F2-50-00
По запросу
