модель 2020 года
- Модель MT-07
- Код модели MT07 (MT07LL)

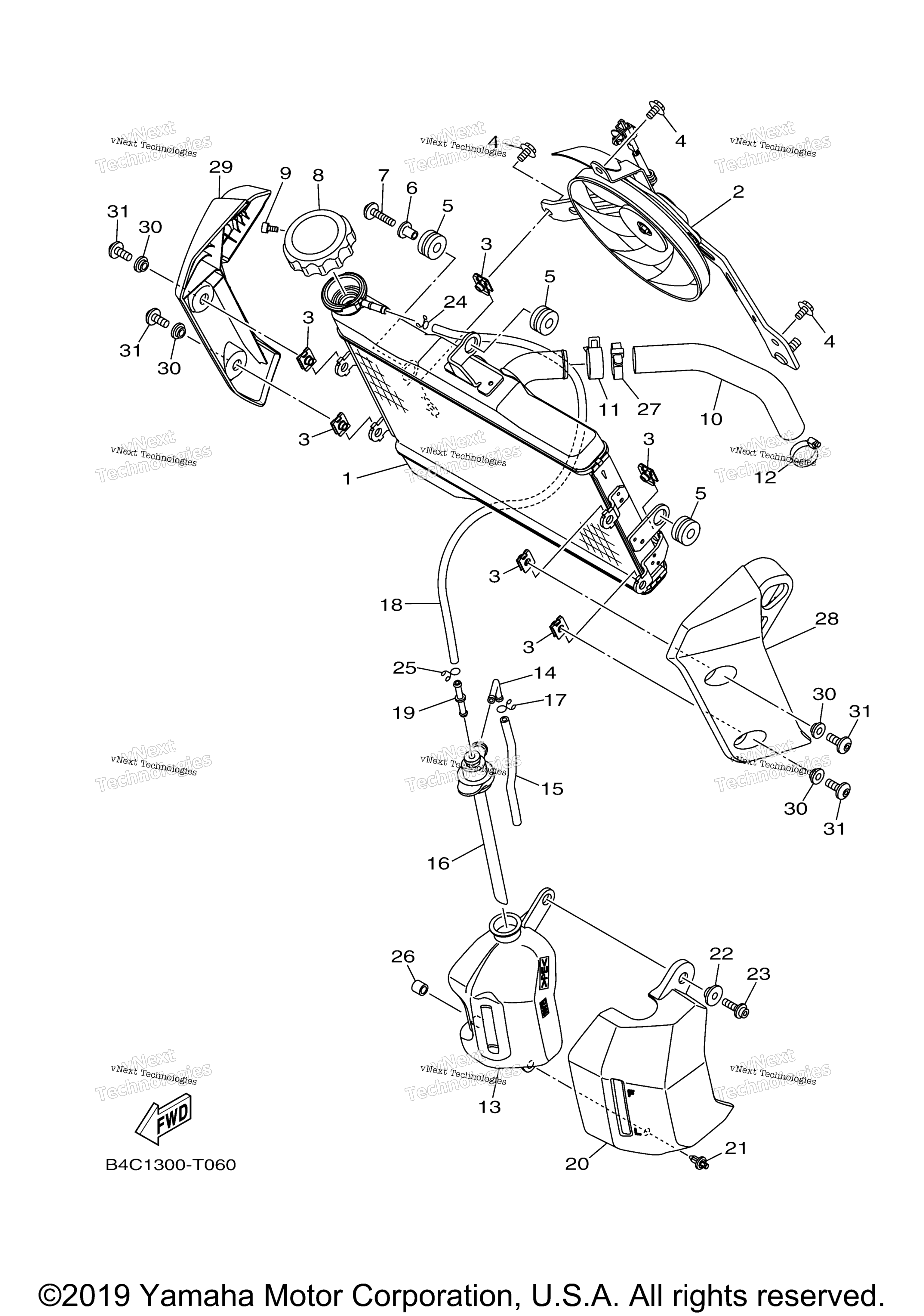

Схема радиатора и шлангов для MT07 (MT07LL)
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator Comp art. B34-12461-00-00
По запросу
2
Blower Assy art. 1WS-12405-00-00
По запросу
3
Nut 1 art. 1WS-12671-00-00
По запросу
4
.Bolt, Blower Holding art. 5GJ-12675-00-00
По запросу
5
Grommet art. 90480-15363-00
По запросу
6
Collar art. 90387-07391-00
По запросу
7
Bolt,Hex. Socket Button art. 90111-06156-00
По запросу
8
Cap, Radiator art. 3D7-12462-00-00
По запросу
9
Bolt,Hex.Socket Head art. 91317-03006-00
По запросу
10
Hose 3 art. 1WS-12578-00-00
По запросу
11
Clip art. 90467-290A0-00
По запросу
12
.Hose Clamp Assy art. 90450-35001-00
По запросу
13
Tank, Recovery art. 1WS-21871-01-00
По запросу
14
Elbow art. 26H-21828-00-00
По запросу
15
Hose art. 90445-08035-00
По запросу
16
Cap art. 3P6-21875-00-00
По запросу
17
Зажим art. 90467-08021-00
По запросу
18
Pipe 1 art. 1WS-21816-00-00
По запросу
19
Joint art. 4XY-14568-00-00
По запросу
20
Cover art. 1WS-2172W-00-00
По запросу
21
Rivet art. 90269-06008-00
По запросу
22
Collar art. 90387-06024-00
По запросу
23
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
24
Зажим art. 90467-08021-00
По запросу
25
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
26
Hose art. 90445-10064-00
По запросу
27
Clamp art. 90464-07M40-00
По запросу
28
Cover, Side 3 art. B4C-21731-00-00
По запросу
29
Cover, Side 4 art. B4C-21741-00-00
По запросу
30
Collar art. 90387-06130-00
По запросу
31
Bolt,Hex. Socket Button art. 90111-06151-00
По запросу
