модель 2020 года
- Модель MT-09
- Код модели MT09 (MT09LL)

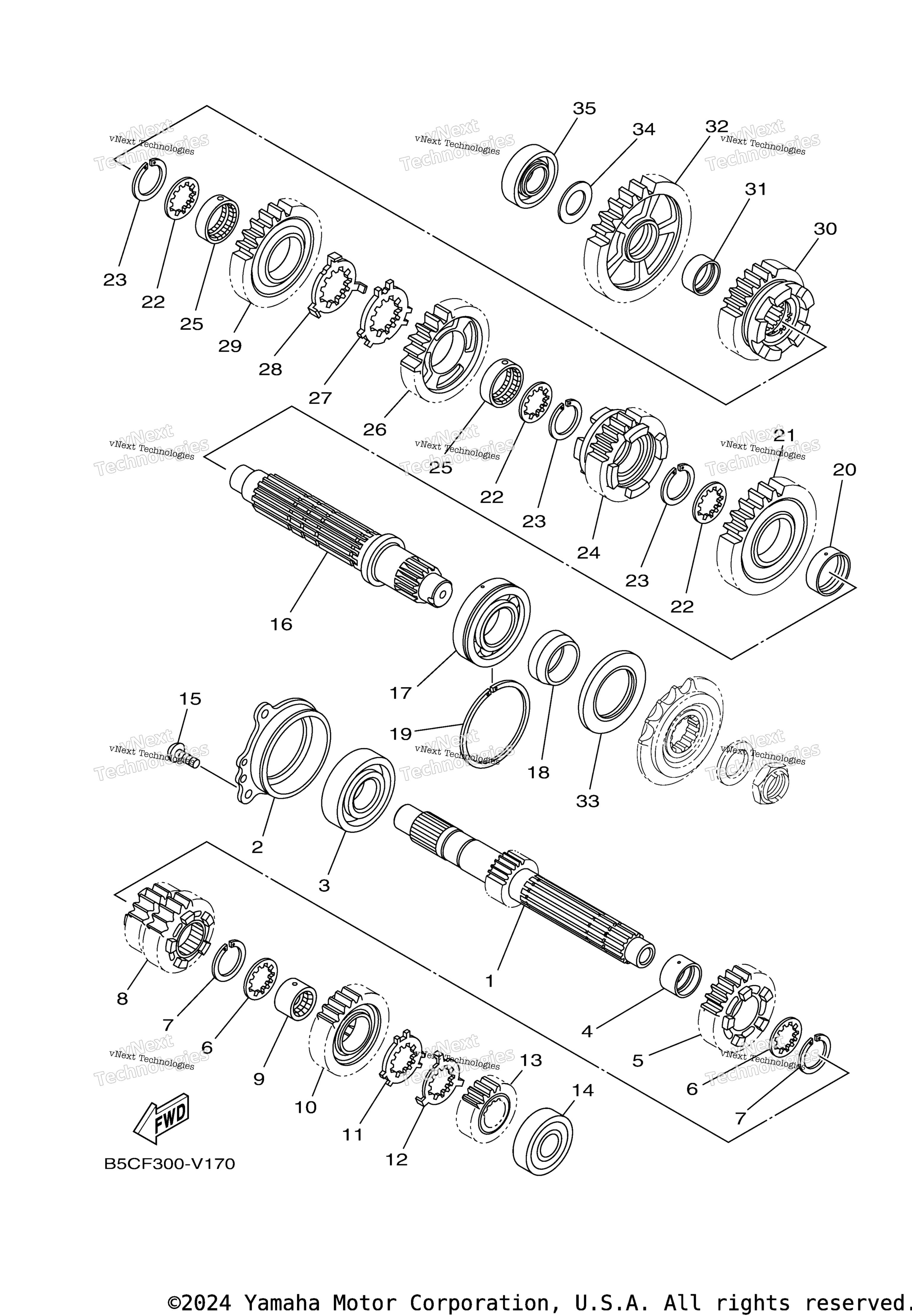

Схема трансмиссии для MT09 (MT09LL)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (15T) art. 1RC-17411-00-00
По запросу
2
Housing, Bearing 1 art. 1RC-15163-00-00
По запросу
3
Подшипник 25х62х17 Yamaha art. 93306-30560-00
от 10 301 ₽
Аналог
Ремкомплект заднего редуктора Yamaha Grizzly 550/700 EPI
art. WE290139
9 072 ₽
Требуется 1 шт.
Подписаться
4
Collar art. 90387-25030-00
По запросу
5
Gear, 5Th Pinion (21T) art. 1RC-17151-00-00
По запросу
6
Шайба Yamaha art. 90209-21332-00
По запросу
7
Circlip art. 93440-25186-00
По запросу
8
Gear, 3Rd Pinion (21T/21T) art. 1RC-17131-00-00
По запросу
9
Collar art. 90387-21003-00
По запросу
10
Gear, 6Th Pinion (27T) art. 1RC-17161-00-00
По запросу
11
Washer art. 90209-22352-00
По запросу
12
Washer art. 90209-21351-00
По запросу
13
Gear, 2Nd Pinion (19T) art. 1RC-17121-00-00
По запросу
14
Подшипник КПП Yamaha art. 93306-20464-00
По запросу
15
Screw art. 90149-06081-00
По запросу
16
Axle, Drive art. 1RC-17421-00-00
По запросу
17
Bearing art. 93306-20663-00
По запросу
18
Collar art. 90387-30012-00
По запросу
19
Circlip art. 93440-64199-00
По запросу
20
Collar art. 90387-31003-00
По запросу
21
Gear, 2Nd Wheel (38T) art. 2PP-17221-00-00
По запросу
22
Washer art. 90209-28008-00
По запросу
23
Кольцо стопорное Yamaha art. 93440-31187-00
от 788 ₽
24
Gear, 6Th Wheel (28T) art. 2PP-17261-00-00
По запросу
25
Collar art. 90387-28004-00
По запросу
26
Gear, 4Th Wheel (29T) art. 1RC-17241-00-00
По запросу
27
Washer, Claw art. 90214-29002-00
По запросу
28
Washer, Claw art. 90214-28002-00
По запросу
29
Gear, 3Rd Wheel (34T) art. 1RC-17231-00-00
По запросу
30
Gear, 5Th Wheel (25T) art. 1RC-17251-10-00
По запросу
31
Collar art. 90387-25008-00
По запросу
32
Gear, 1St Wheel (40T) art. 1RC-17211-00-00
По запросу
33
Oil Seal art. 93102-40030-00
По запросу
34
Washer, Plate art. 90201-20008-00
По запросу
35
Подшипник КПП Yamaha art. 93306-20464-00
По запросу
