модель 2020 года
- Модель XSR 700
- Код модели XSR700 (XSR700LCW) CA

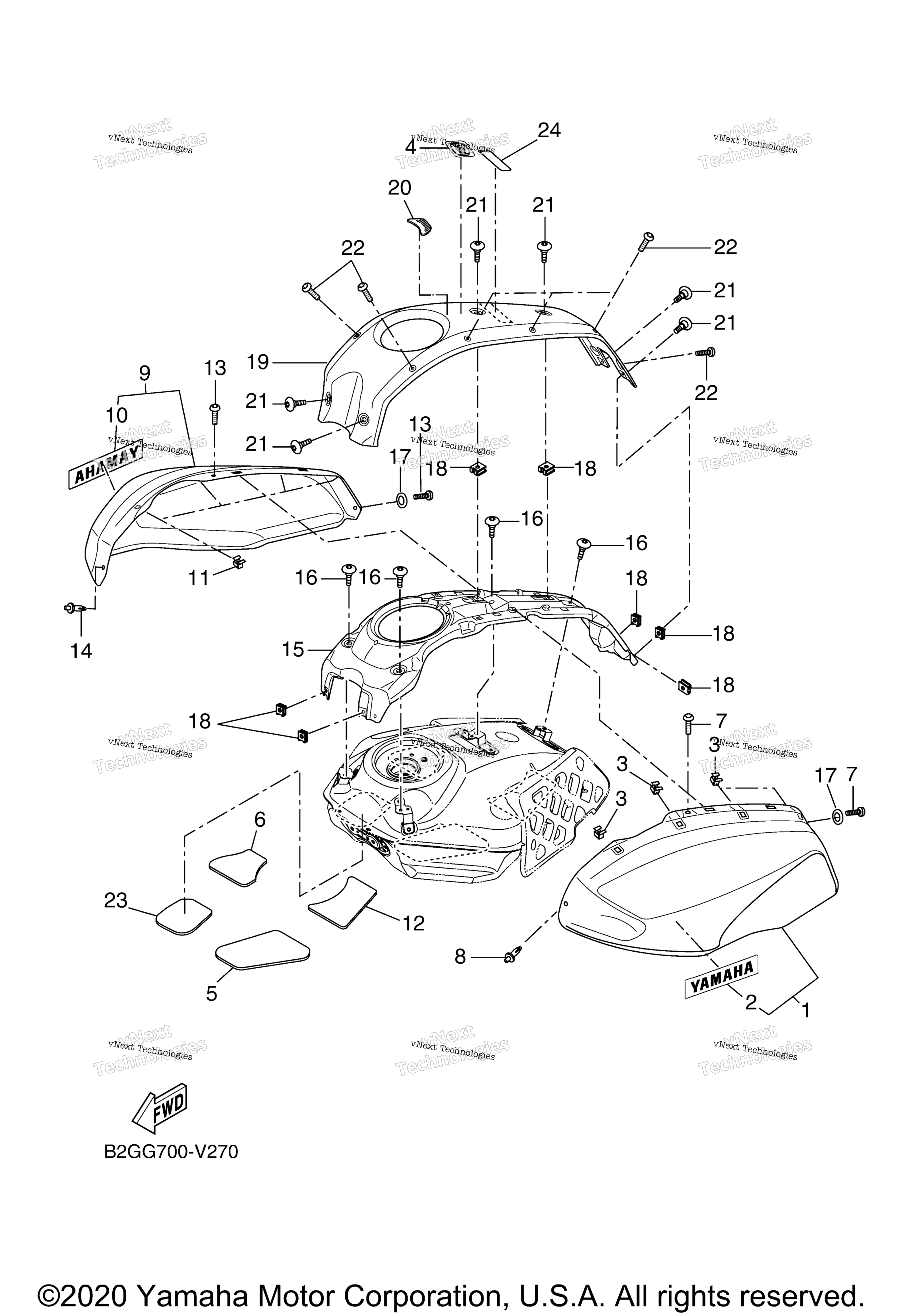

Схема топливной системы Tank 3 для XSR700 (XSR700LCW) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Tank Side 1 Assy RW art. B2G-Y24HA-10-01
По запросу
2
. .Emblem, Yamaha art. 99244-00120-00
По запросу
3
Nut, Spring art. 90183-05X08-00
По запросу
4
Emblem art. B90-2416B-01-00
По запросу
5
Protector 2 art. B2G-2315J-00-00
По запросу
6
Protector art. B2G-24595-00-00
По запросу
7
Bolt,Hex. Socket Button art. 90111-05012-00
По запросу
8
Rivet art. 90269-06008-00
По запросу
9
Cover, Tank Side 2 Assy RW art. B2G-Y24JA-10-01
По запросу
10
. .Emblem, Yamaha art. 99244-00120-00
По запросу
11
Nut, Spring art. 90183-05X08-00
По запросу
12
Seat, Tank Protector art. B2G-24193-00-00
По запросу
13
Bolt,Hex. Socket Button art. 90111-05012-00
По запросу
14
Rivet art. 90269-06008-00
По запросу
15
Cover, Tank art. B34-F41B1-00-00
По запросу
16
Bolt,Hex. Socket Button art. 90111-05011-00
По запросу
17
Washer, Plate art. 90201-05725-00
По запросу
18
Nut, Spring art. 90183-05X04-00
По запросу
19
Outer Panel 1 VRC1 FOR RW art. B2G-2411A-00-P3
По запросу
20
Protector, Fuel Tank art. B34-F4141-00-00
По запросу
21
Bolt,Hex. Socket Button art. 90111-05011-00
По запросу
22
Bolt,Hex. Socket Button art. 90111-05012-00
По запросу
23
Protector 1 art. B2G-2315H-00-00
По запросу
24
Label, Caution art. 1TP-2118K-A2-00
По запросу
