модель 2020 года
- Модель YZ250F
- Код модели YZ250F (YZ250FLL)

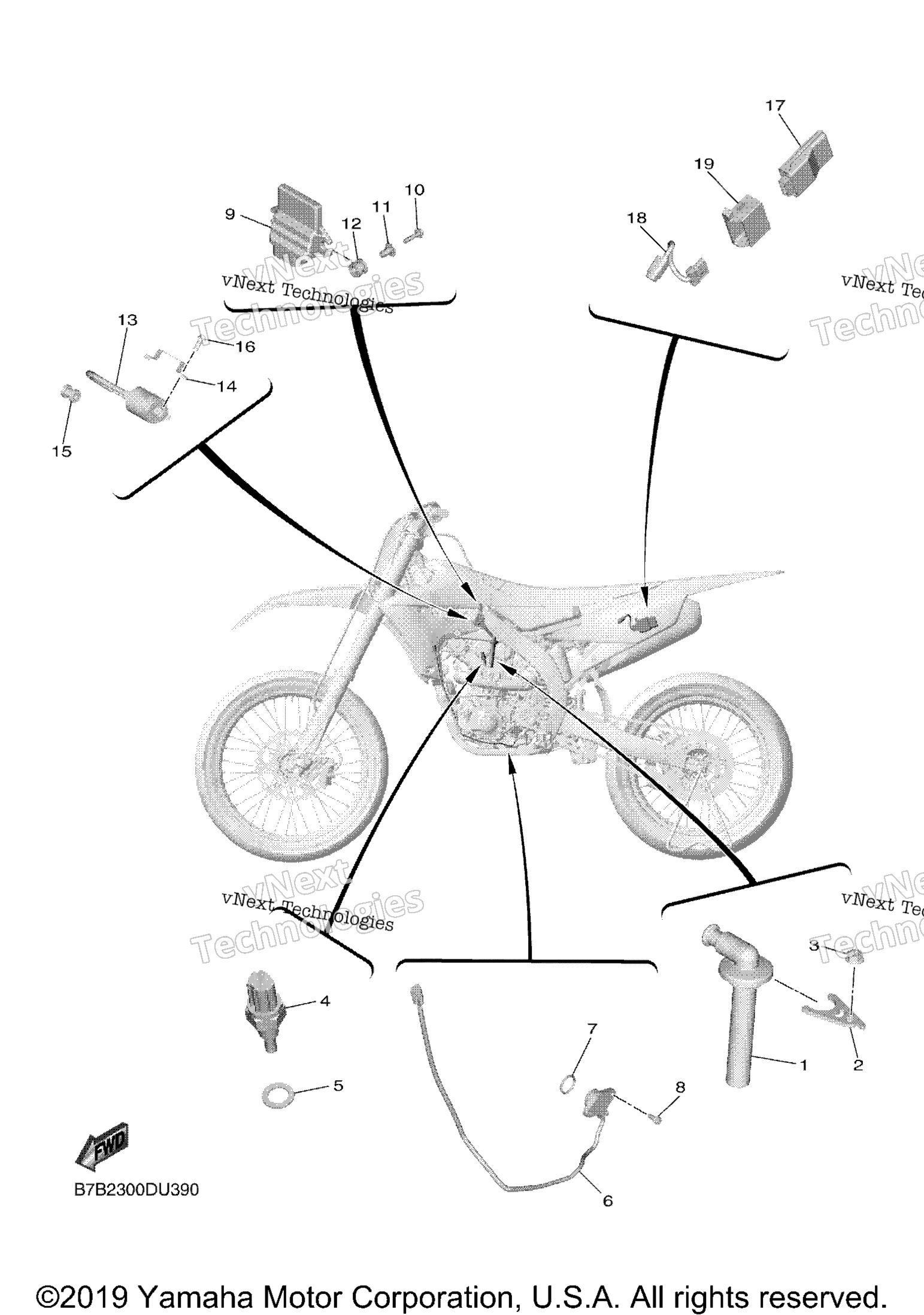

Схема электрооборудования 1 для YZ250F (YZ250FLL)
Схема
Детали
Номер
Наименование детали
Цена
1
Plug Cap Assy art. 1SM-82370-01-00
По запросу
2
Holder art. BR9-11395-00-00
По запросу
3
Гайка Yamaha art. 95702-06500-00
По запросу
4
Thermo Unit art. 52B-H3591-00-00
По запросу
5
Gasket art. 90430-10004-00
По запросу
6
Neutral Switch Assy art. B11-82540-00-00
По запросу
7
O-Ring art. 93210-21001-00
По запросу
8
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
9
Engine Control Unit Assy art. B7B-8591A-30-00
По запросу
10
Bolt, Flange art. 90105-05005-00
По запросу
11
Collar art. 90387-05048-00
По запросу
12
Grommet art. 90480-13029-00
По запросу
13
Ignition Coil Assy art. B7B-82310-03-00
По запросу
14
Core, Side art. BR9-8231U-00-00
По запросу
15
Grommet art. 90480-11015-00
По запросу
16
Bolt, Flange Deep Recess art. 95E32-06016-00
По запросу
17
Communication Cont. Unit Assy art. BR9-85810-02-00
По запросу
18
Wire, Lead art. BR9-85721-00-00
По запросу
19
Band art. BR9-85546-00-00
По запросу
