модель 2021 года
- Модель MT-10
- Код модели MT10 (MT10ML)

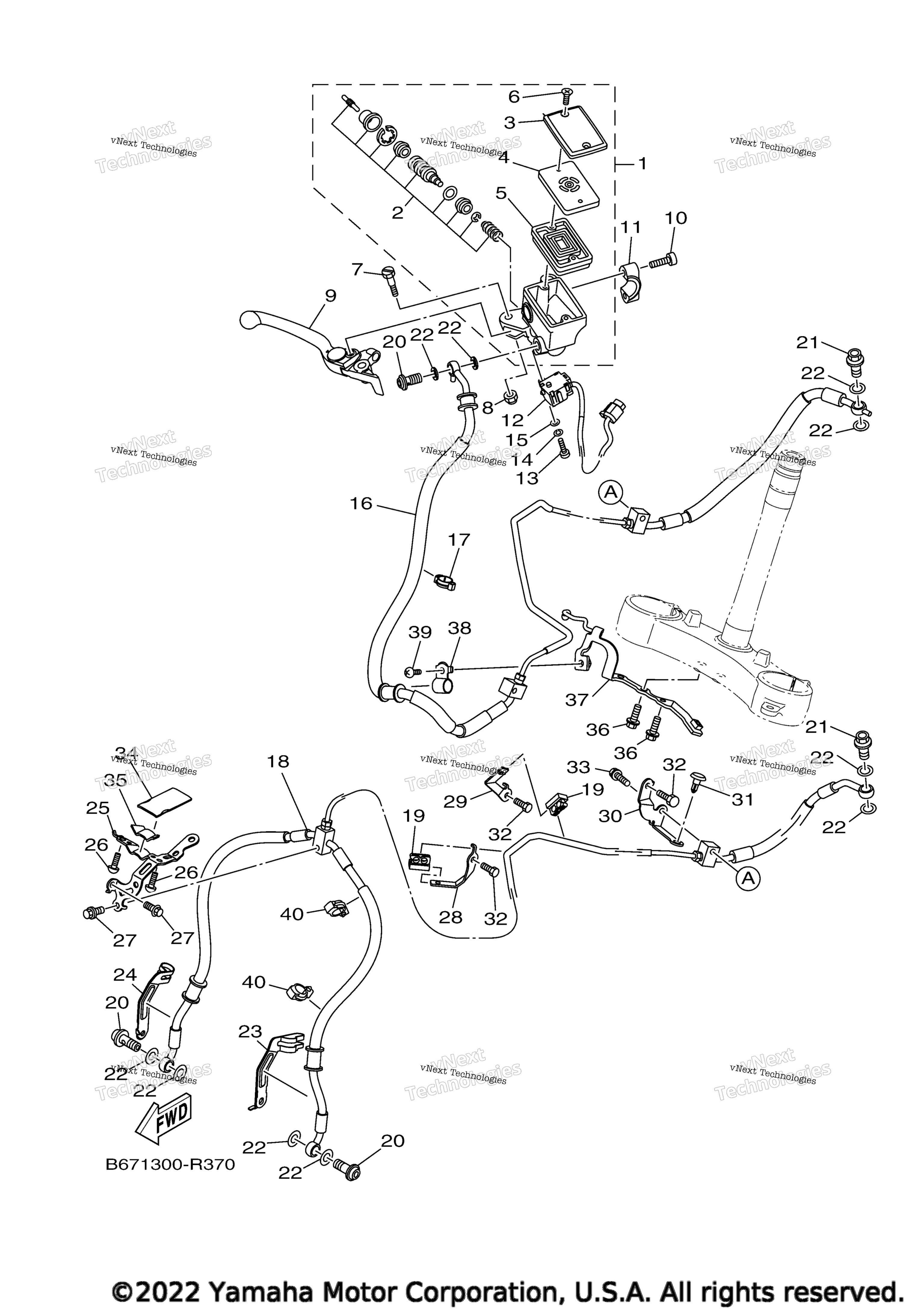

Схема переднего главного цилиндра тормоза для MT10 (MT10ML)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy 2 art. 1XB-2580A-00-00
По запросу
2
. .Cylinder Kit, Master art. 1WS-25807-00-00
По запросу
3
. .Cap, Reservoir art. 5VS-25852-00-00
По запросу
4
. .Bush,Diaphragm art. 5VS-25855-00-00
По запросу
5
. .Diaphragm, Reservoir art. 20S-25854-00-00
По запросу
6
. .Screw art. 5VS-2589H-00-00
По запросу
7
Bolt, Lever art. 5VS-2589F-00-00
По запросу
8
Гайка Yamaha art. 95617-06100-00
от 368 ₽
9
Lever 2 art. 5VS-83922-00-00
По запросу
10
Bolt art. 5VS-26332-00-00
По запросу
11
Bracket, Master Cylinder art. 5VS-25867-00-00
По запросу
12
Front Stop Switch Assy art. B67-83980-02-00
По запросу
13
.Screw, Pan Head art. 98511-04012-00
По запросу
14
Шайба Yamaha art. 92990-04100-00
от 168 ₽
15
Washer, Plate art. 92990-04600-00
По запросу
16
Brake Hose Assy art. B67-2584A-00-00
По запросу
17
Clamp art. 90464-14003-00
По запросу
18
Hose, Brake art. B67-2584B-00-00
По запросу
19
Clamp art. 90464-07014-00
По запросу
20
Bolt, Union art. 90401-10172-00
По запросу
21
Bolt, Union art. 90401-10049-00
По запросу
22
Gasket art. 90430-10005-00
По запросу
23
Holder, Brake Hose 1 art. 2CR-25875-00-00
По запросу
24
Holder, Brake Hose 2 art. 2CR-25876-00-00
По запросу
25
Bracket art. B67-2612E-00-00
По запросу
26
Bolt, Button Head art. 92017-06016-00
По запросу
27
Болт с фланцем art. 95027-06014-00
По запросу
28
Brkt 2 art. 2CR-2612K-00-00
По запросу
29
Bracket 3 art. 2CR-2612L-00-00
По запросу
30
Bracket 4 art. B67-2612M-00-00
По запросу
31
Rivet art. 90269-08005-00
По запросу
32
Болт Yamaha art. 97D95-06016-00
По запросу
33
Болт Yamaha art. 95022-06030-00
от 221 ₽
34
Прокладка уплотнительная Yamaha art. 5H0-8235Y-M0-00
от 788 ₽
35
Damper, Locating 1 art. 2CR-2622F-00-00
По запросу
36
Bolt, Hexagon Socket Head art. 90110-06219-00
По запросу
37
Bracket, Horn art. B67-23377-00-00
По запросу
38
Clamp art. 90461-08031-00
По запросу
39
Болт Yamaha art. 92012-06012-00
По запросу
40
Clamp art. 90464-12013-00
По запросу
