модель 2021 года
- Модель Tenere 700
- Код модели TENERE 700 (XTZ7MCB) CA

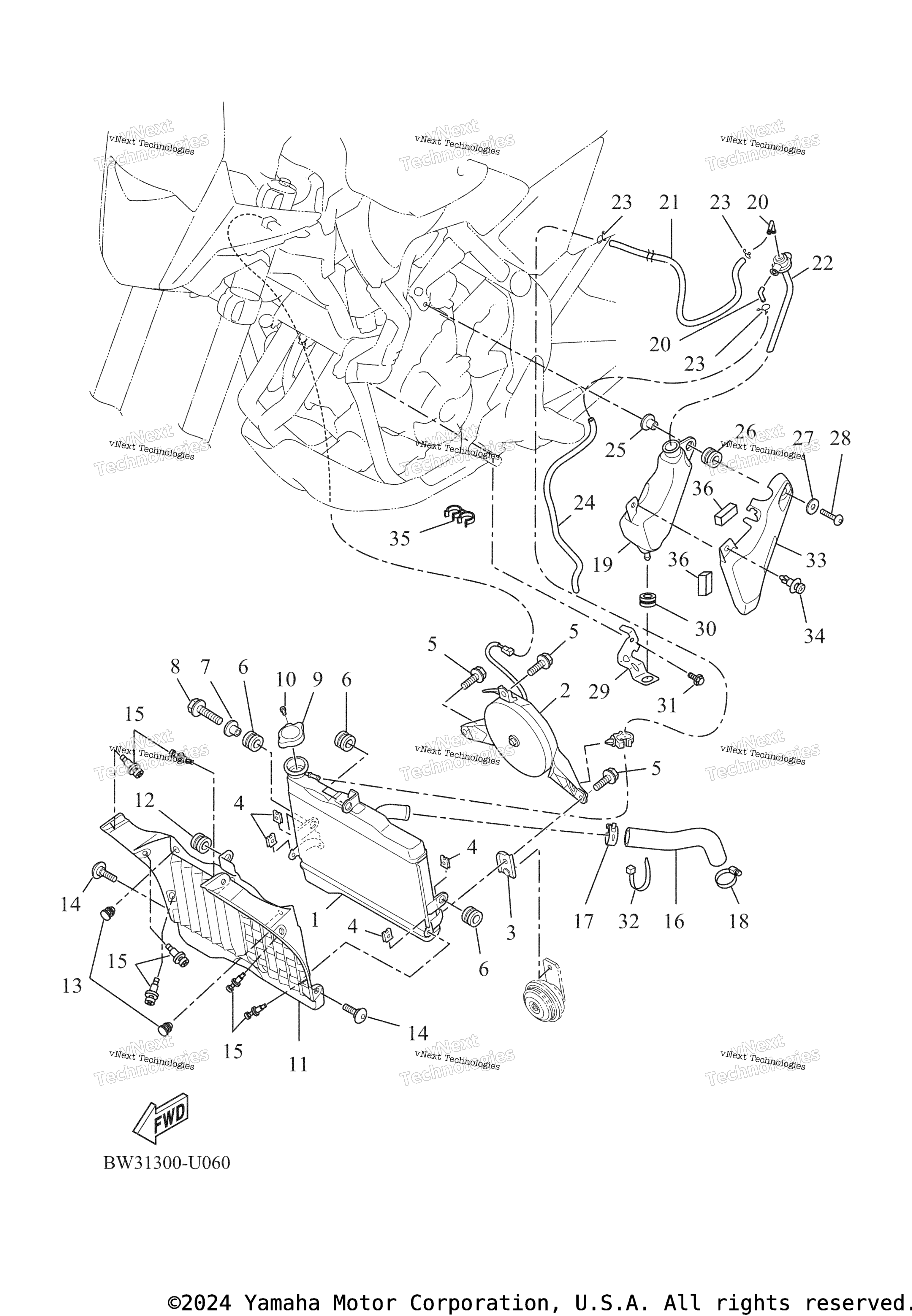

Схема радиатора и шлангов для TENERE 700 (XTZ7MCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator Comp art. BW3-12461-00-00
По запросу
2
Blower Assy art. BW3-12405-00-00
По запросу
3
Bracket, Horn art. BW3-21343-00-00
По запросу
4
Nut 1 art. 1WS-12671-00-00
По запросу
5
Bolt, Blower Holding art. 2S3-12675-00-00
По запросу
6
Grommet art. 90480-15363-00
По запросу
7
Collar art. 90387-07391-00
По запросу
8
Bolt, Flange art. 95811-06025-00
По запросу
9
Cap, Radiator art. B67-12462-10-00
По запросу
10
Bolt,Hex.Socket Head art. 91317-03006-00
По запросу
11
Protector art. BW3-E2498-00-00
По запросу
12
Grommet art. 90480-15363-00
По запросу
13
Plug art. 90338-07043-00
По запросу
14
Bolt art. 90109-06084-00
По запросу
15
Rivet art. 90269-08010-00
По запросу
16
Hose 3 art. BW3-12578-00-00
По запросу
17
Clip art. 90467-290A0-00
По запросу
18
Hose Clamp Assy art. 90450-35001-00
По запросу
19
Tank, Recovery art. BW3-F1871-10-00
По запросу
20
Elbow art. 26H-21828-00-00
По запросу
21
Hose art. 90445-08X13-00
По запросу
22
Cap art. 2C0-21875-00-00
По запросу
23
Зажим art. 90467-08021-00
По запросу
24
Hose art. 90445-08X12-00
По запросу
25
Collar art. 90387-06236-00
По запросу
26
Grommet art. 90480-18411-00
По запросу
27
Washer, Plate art. 90201-06029-00
По запросу
28
Bolt,Hex. Socket Button art. 90111-06068-00
По запросу
29
Bracket, Recovery Tank art. BW3-21873-00-00
По запросу
30
.Grommet art. 90480-01559-00
По запросу
31
Bolt, Hexagon Socket Head art. 90110-06341-00
По запросу
32
Clamp art. 90464-07M40-00
По запросу
33
Cover art. BW3-F172W-00-00
По запросу
34
Rivet art. 90269-08010-00
По запросу
35
Clamp art. 90464-06008-00
По запросу
36
Damper, Plate art. 90520-05018-00
По запросу
