модель 2021 года
- Модель Tracer 900
- Код модели TRACER 900 GT (MTT9GTMS)

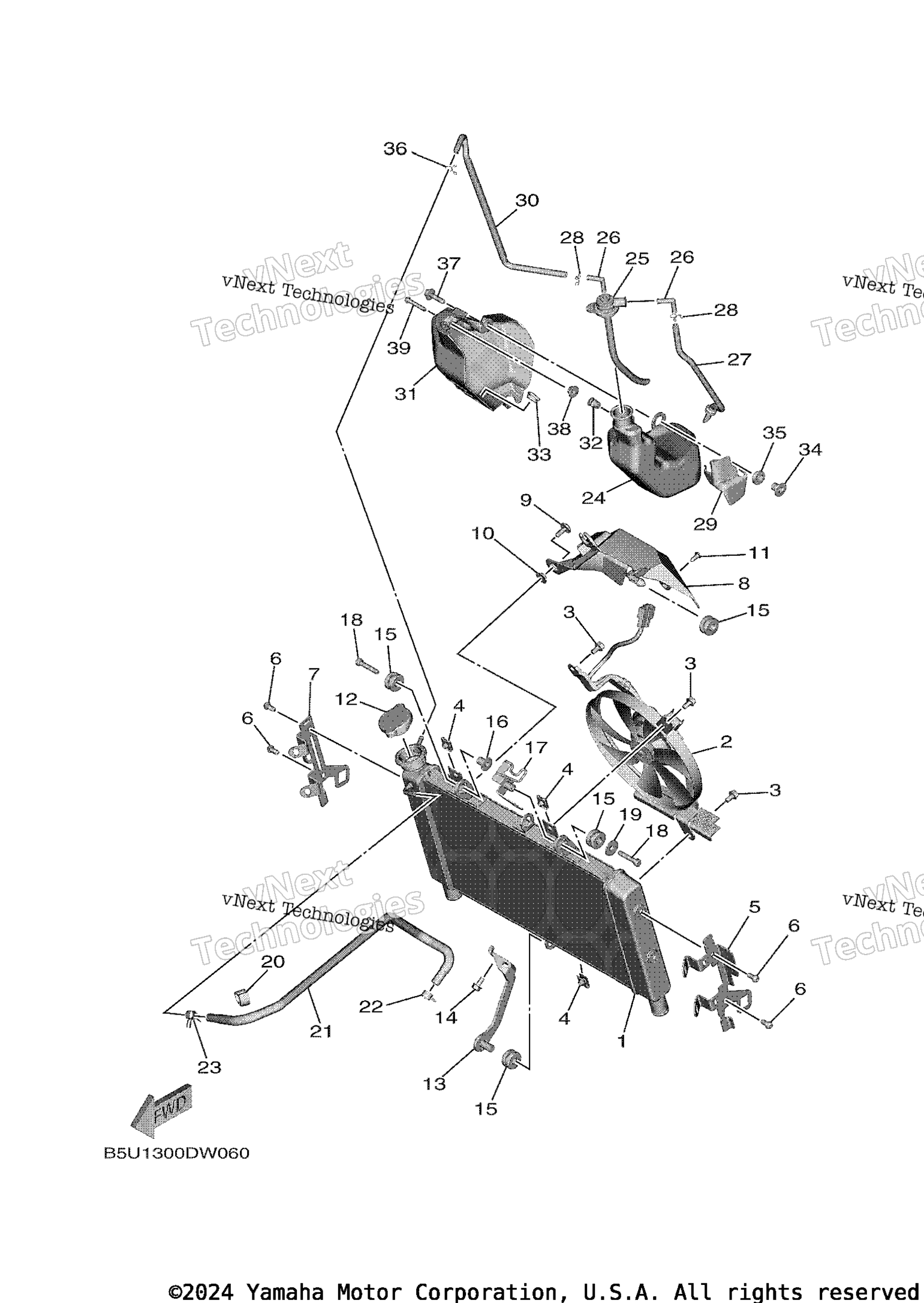

Схема шланга радиатора для TRACER 900 GT (MTT9GTMS)
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator Comp art. B7N-12461-00-00
По запросу
2
Blower Assy art. BME-12405-01-00
По запросу
3
Bolt, Blower Holding art. 5GJ-12675-00-00
По запросу
4
Nut 1 art. 5YP-E2671-00-00
По запросу
5
Bracket 1 art. B5U-1244E-00-00
По запросу
6
Bolt,Hex. Socket Button art. 90111-06103-00
По запросу
7
Bracket 2 art. B5U-1244F-00-00
По запросу
8
Cover, Radiator art. B7N-12467-00-00
По запросу
9
Bolt,Hex. Socket Button art. 90111-06151-00
По запросу
10
Collar art. 90387-07717-00
По запросу
11
Rivet art. 90269-05005-00
По запросу
12
Cap, Radiator art. 5SL-12462-00-00
По запросу
13
Stay 2 art. B7N-12638-01-00
По запросу
14
Болт Yamaha art. 95D32-06012-00
По запросу
15
Grommet art. 90480-15363-00
По запросу
16
Collar art. 90387-06158-00
По запросу
17
Guide, Cable 2 art. B7N-26132-00-00
По запросу
18
Bolt art. 91342-06030-00
По запросу
19
Washer, Plate art. 90201-06033-00
По запросу
20
Clamp art. 90464-14010-00
По запросу
21
Hose 1 art. B7N-1243A-00-00
По запросу
22
Clip art. 90467-10039-00
По запросу
23
Clip art. 90467-10039-00
По запросу
24
Tank, Recovery art. 1RC-21871-00-00
По запросу
25
Cap art. B7N-21875-00-00
По запросу
26
Elbow art. 1RC-21828-00-00
По запросу
27
Pipe, Breather art. B7N-21826-00-00
По запросу
28
Зажим art. 90467-08021-00
По запросу
29
Protector 1 art. B7N-22825-00-00
По запросу
30
Pipe 1 art. B7N-21816-00-00
По запросу
31
Cover art. 1RC-2172W-00-00
По запросу
32
Гайка Yamaha art. 90179-05523-00
от 525 ₽
33
Grommet art. 90480-14153-00
По запросу
34
Collar art. 90387-06285-00
По запросу
35
Collar art. 1RC-21749-00-00
По запросу
36
Зажим art. 90467-08021-00
По запросу
37
Bolt, Hexagon Socket Head art. 90110-06434-00
По запросу
38
Collar art. 1RC-21748-00-00
По запросу
39
Bolt, Button Head art. 92012-05030-00
По запросу
