модель 2021 года
- Модель TT-R230
- Код модели TTR230 (TTR230M)

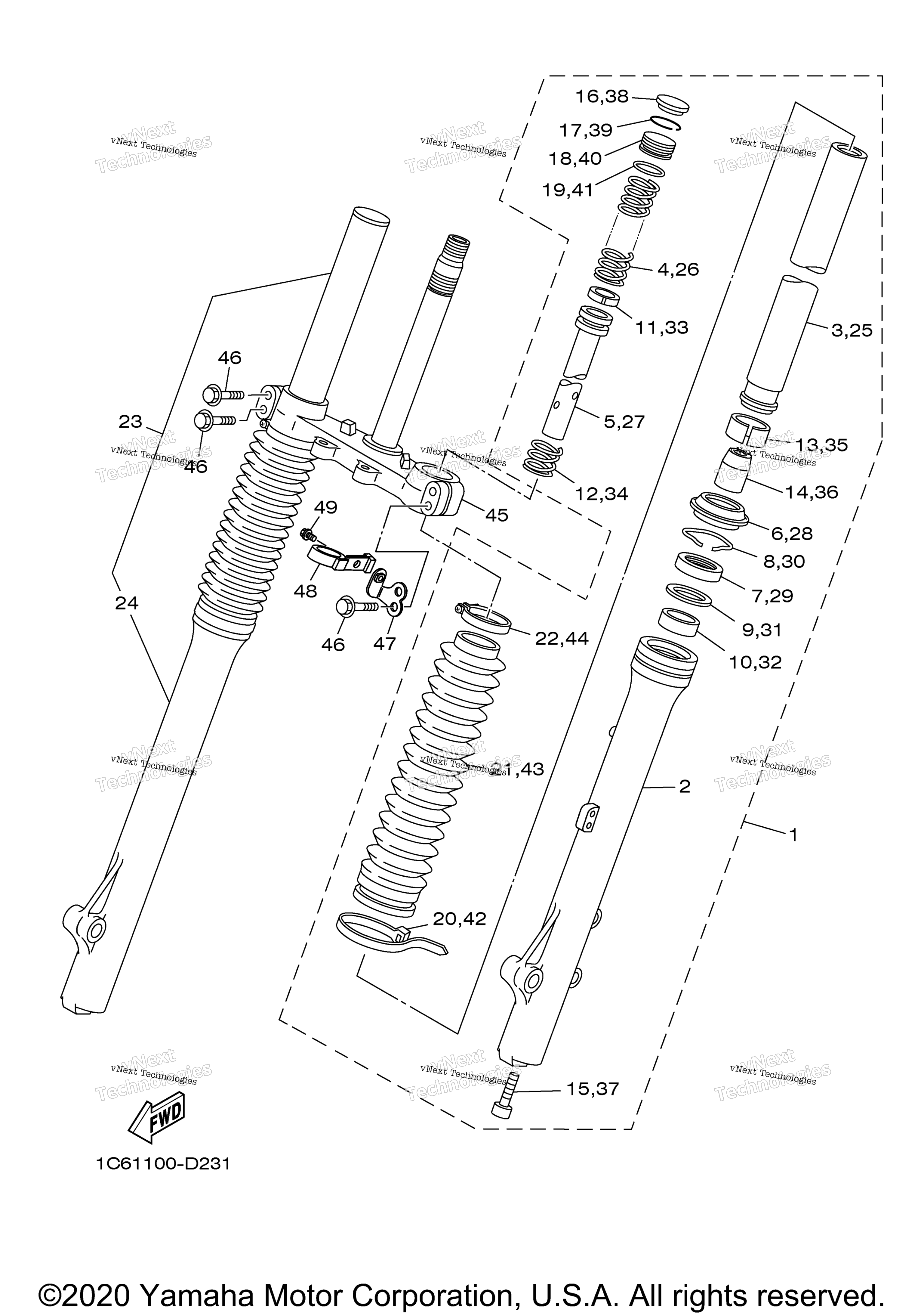

Схема передней вилки для TTR230 (TTR230M)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 1C6-F3102-00-00
По запросу
2
. .Tube, Outer (L.H) art. 1C6-F3126-00-00
По запросу
3
. .Inner Tube Comp.1 art. 1C6-F3110-00-00
По запросу
4
. .Spring art. 1C6-F3351-00-00
По запросу
5
. .Piston, Front Fork art. 1C6-F3171-00-00
По запросу
6
Пыльник пера передней вилки Yamaha art. 1KH-23144-00-00
от 2 919 ₽
7
Сальник Yamaha art. 1KH-23145-00-00
от 2 552 ₽
8
. .Ring, Snap art. 34X-23156-00-00
По запросу
9
. .Seal, Spacer art. 1KH-23147-00-00
По запросу
10
. .Metal, Slide 1 art. 34X-23125-00-00
По запросу
11
. .Ring, Piston art. 34X-23157-00-00
По запросу
12
. .Spring, Rebound art. 34X-23151-00-00
По запросу
13
. .Metal, Slide 2 art. 34X-23135-00-00
По запросу
14
. .Spacer, Oil Lock art. 4AN-F3166-00-00
По запросу
15
. .Bolt, Hexagon Socket Head WITH WASHER art. 3M7-23181-00-00
По запросу
16
. .Cap, Front Fork art. 35E-23168-00-00
По запросу
17
. .Circlip art. 35E-23183-00-00
По запросу
18
. .Bolt, Cap art. 35E-23111-00-00
По запросу
19
. .Gasket art. 58W-F3114-00-00
По запросу
20
. .Band art. 4AN-F3192-10-00
По запросу
21
. .Boot art. 1C6-23191-02-00
По запросу
22
. .Band art. 4AN-F3192-00-00
По запросу
23
Front Fork Assy (R.H) art. 1C6-F3103-00-00
По запросу
24
. .Tube, Outer 2 art. 1C6-F3136-00-00
По запросу
25
. .Inner Tube Comp.1 art. 1C6-F3110-00-00
По запросу
26
. .Spring art. 1C6-F3351-00-00
По запросу
27
. .Piston, Front Fork art. 1C6-F3171-00-00
По запросу
28
Пыльник пера передней вилки Yamaha art. 1KH-23144-00-00
от 2 919 ₽
29
Сальник Yamaha art. 1KH-23145-00-00
от 2 552 ₽
30
. .Ring, Snap art. 34X-23156-00-00
По запросу
31
. .Seal, Spacer art. 1KH-23147-00-00
По запросу
32
. .Metal, Slide 1 art. 34X-23125-00-00
По запросу
33
. .Ring, Piston art. 34X-23157-00-00
По запросу
34
. .Spring, Rebound art. 34X-23151-00-00
По запросу
35
. .Metal, Slide 2 art. 34X-23135-00-00
По запросу
36
. .Spacer, Oil Lock art. 4AN-F3166-00-00
По запросу
37
. .Bolt, Hexagon Socket Head WITH WASHER art. 3M7-23181-00-00
По запросу
38
. .Cap, Front Fork art. 35E-23168-00-00
По запросу
39
. .Circlip art. 35E-23183-00-00
По запросу
40
. .Bolt, Cap art. 35E-23111-00-00
По запросу
41
. .Gasket art. 58W-F3114-00-00
По запросу
42
. .Band art. 4AN-F3192-10-00
По запросу
43
. .Boot art. 1C6-23191-02-00
По запросу
44
. .Band art. 4AN-F3192-00-00
По запросу
45
Under Bracket Comp art. 1C6-F3340-00-00
По запросу
46
Bolt 1 art. 95817-08035-00
По запросу
47
Guide, Cable art. 1C6-F331E-00-00
По запросу
48
Guide, Cable art. 1C6-F3389-00-00
По запросу
49
Bolt, Flange art. 90105-05832-00
По запросу
