модель 2021 года
- Модель WR250F
- Код модели WR250F (WR250FM)

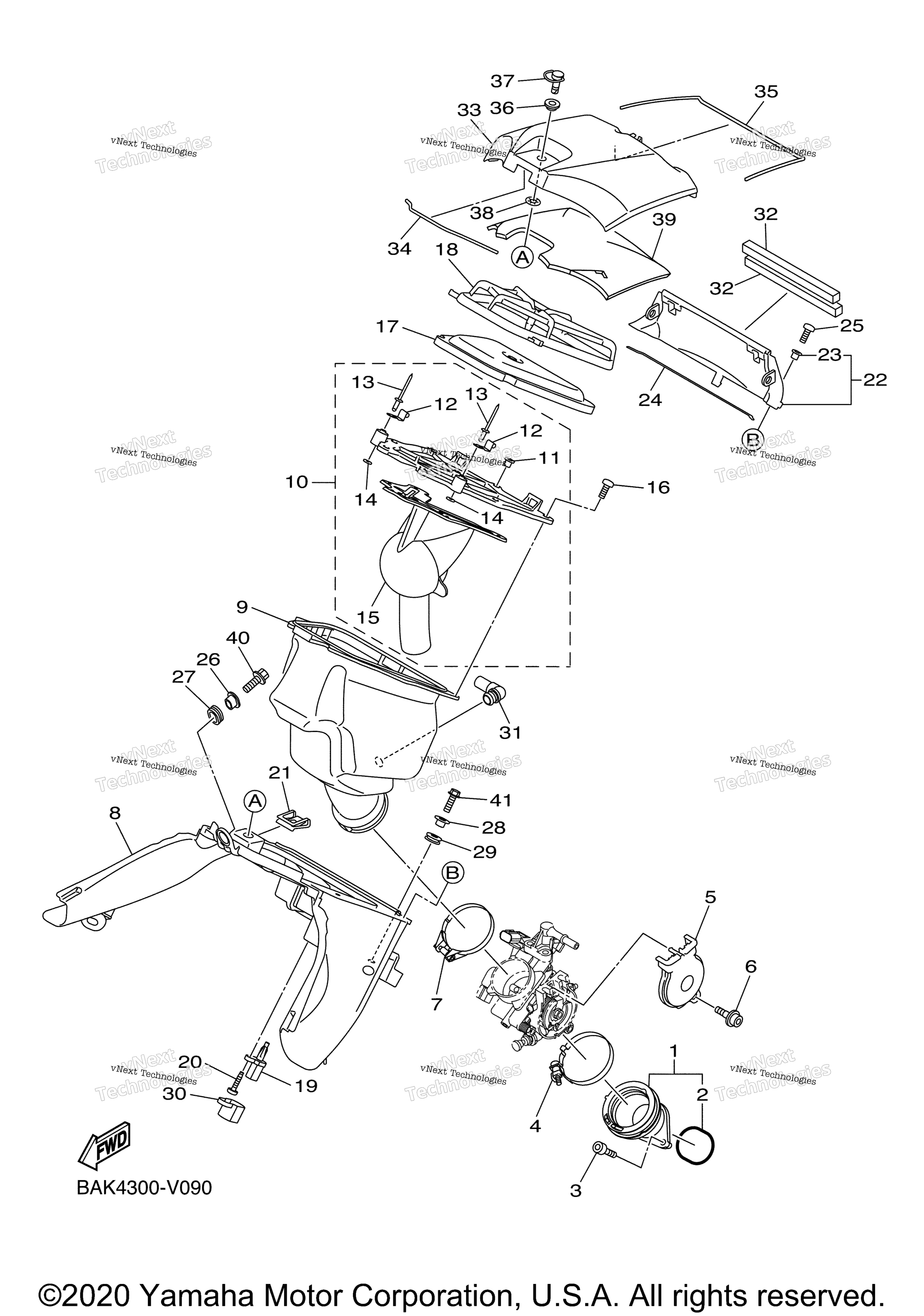

Схема впускной системы для WR250F (WR250FM)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 3 art. B7B-13597-01-00
По запросу
2
. .Gasket art. B7B-13566-00-00
По запросу
3
Болт Yamaha art. 91314-06020-00
от 263 ₽
4
Hose Clamp Assy art. 90450-60004-00
По запросу
5
Cover 1 art. BR9-14293-00-00
По запросу
6
Bolt, Hexagon Socket Head art. 90110-05066-00
По запросу
7
Hose Clamp Assy art. 90450-58006-00
По запросу
8
Case, Air Cleaner 1 art. BR9-14411-01-00
По запросу
9
Joint, Air Cleaner 1 art. BAJ-14453-00-00
По запросу
10
Holder, Guide art. B7R-14459-00-00
По запросу
11
. .Collar art. 90387-05055-00
По запросу
12
. .Hinge art. 8GC-14406-00-00
По запросу
13
. .Rivet, Blind (3.2X13.5 Black art. 90267-32013-00
По запросу
14
. .Washer, Plate art. 90201-03008-00
По запросу
15
. .Chamber, Air art. B7R-13581-00-00
По запросу
16
Screw, Pan Head art. 98580-05014-00
от 368 ₽
17
Element, Air Cleaner art. B2W-14451-01-00
По запросу
18
Guide art. BR9-14458-00-00
По запросу
19
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
20
Screw, Tapping art. 97702-50520-00
По запросу
21
Клипса пружинная Yamaha art. 4XV-2177L-01-00
от 788 ₽
22
Cap, Cleaner Case 2 art. BR9-14422-00-00
По запросу
23
. .Collar art. 90387-05055-00
По запросу
24
Seal art. BR9-14462-00-00
По запросу
25
Screw, Pan Head art. 98580-05014-00
от 368 ₽
26
Collar art. BR9-14449-00-00
По запросу
27
Grommet art. 90480-01028-00
По запросу
28
Collar art. 90387-06273-00
По запросу
29
Grommet art. 90480-12237-00
По запросу
30
Holder art. 20S-1445C-01-00
По запросу
31
Pipe art. 5TJ-14419-00-00
По запросу
32
Damper, Plate 6 art. 2D1-2414R-00-00
По запросу
33
Cap, Cleaner Case 1 art. BR9-14412-00-00
По запросу
34
Seal art. 1SL-14452-00-00
По запросу
35
Seal art. BR9-14457-00-00
По запросу
36
.Collar art. 90387-07045-00
По запросу
37
Head art. 1SL-28386-00-00
По запросу
38
Washer, Special 1 art. 5TJ-21757-00-00
По запросу
39
Damper 1 art. B7R-14425-00-00
По запросу
40
Bolt, Flange art. 90105-06203-00
По запросу
41
Bolt, Flange Deep Recess art. 95E37-06016-00
По запросу
