модель 2021 года
- Модель XSR 700
- Код модели XSR700 (XSR700MCW) CA

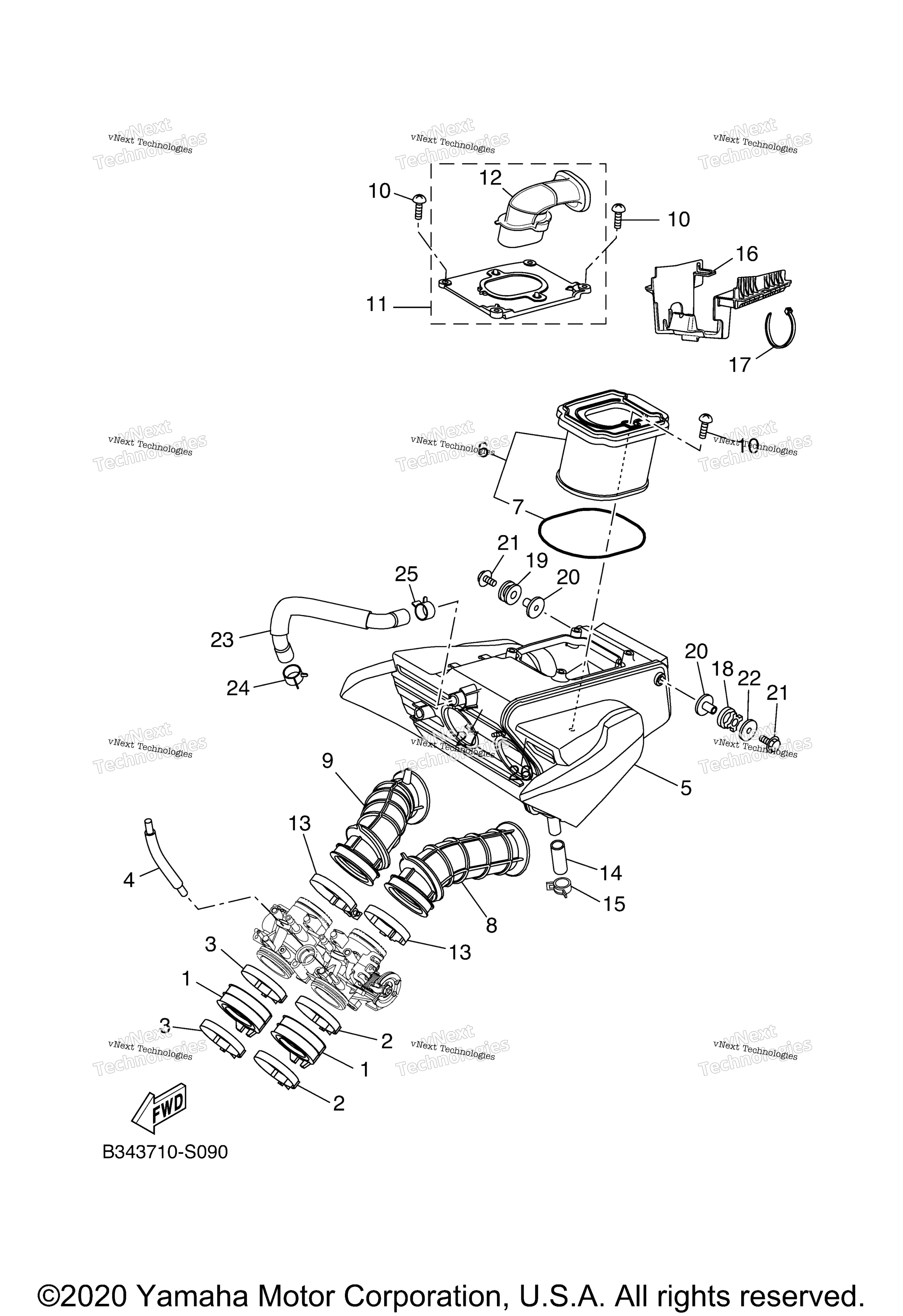

Схема впускной системы для XSR700 (XSR700MCW) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Intake 1 art. 1WS-13635-00-00
По запросу
2
Hose Clamp Assy art. 90450-56011-00
По запросу
3
Hose Clamp Assy art. 90450-56012-00
По запросу
4
Hose, Vacuum Sensing 1 art. 1WS-13542-00-00
По запросу
5
Air Cleaner Case Assy art. 1WS-14401-00-00
По запросу
6
Element Assy, Air Cleaner art. 1WS-14450-00-00
По запросу
7
. .Seal art. 1WS-14452-00-00
По запросу
8
Funnel, Air art. 1WS-14469-01-00
По запросу
9
Funnel 2 art. 1WS-1446C-01-00
По запросу
10
.Screw, Round Tapping art. 90160-05013-00
По запросу
11
Duct Assy art. 1WS-14430-11-00
По запросу
12
. .Duct art. 1WS-14437-11-00
По запросу
13
Hose Clamp Assy art. 90450-56011-00
По запросу
14
Pipe, Drain art. 1WS-1443E-00-00
По запросу
15
Clip art. 90467-13133-00
По запросу
16
Seal art. B34-E4476-00-00
По запросу
17
Clamp art. 90464-16061-00
По запросу
18
Grommet art. 90480-15001-00
По запросу
19
Grommet art. 90480-15014-00
По запросу
20
Collar art. 90387-06300-00
По запросу
21
Bolt,Hex. Socket Button art. 90111-06156-00
По запросу
22
Washer, Plate art. 90201-064K6-00
По запросу
23
Pipe, Breather 1 art. 1WS-11166-00-00
По запросу
24
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
25
Clip art. 90467-160A2-00
По запросу
