модель 2021 года
- Модель XSR 700
- Код модели XSR700 (XSR700MW)

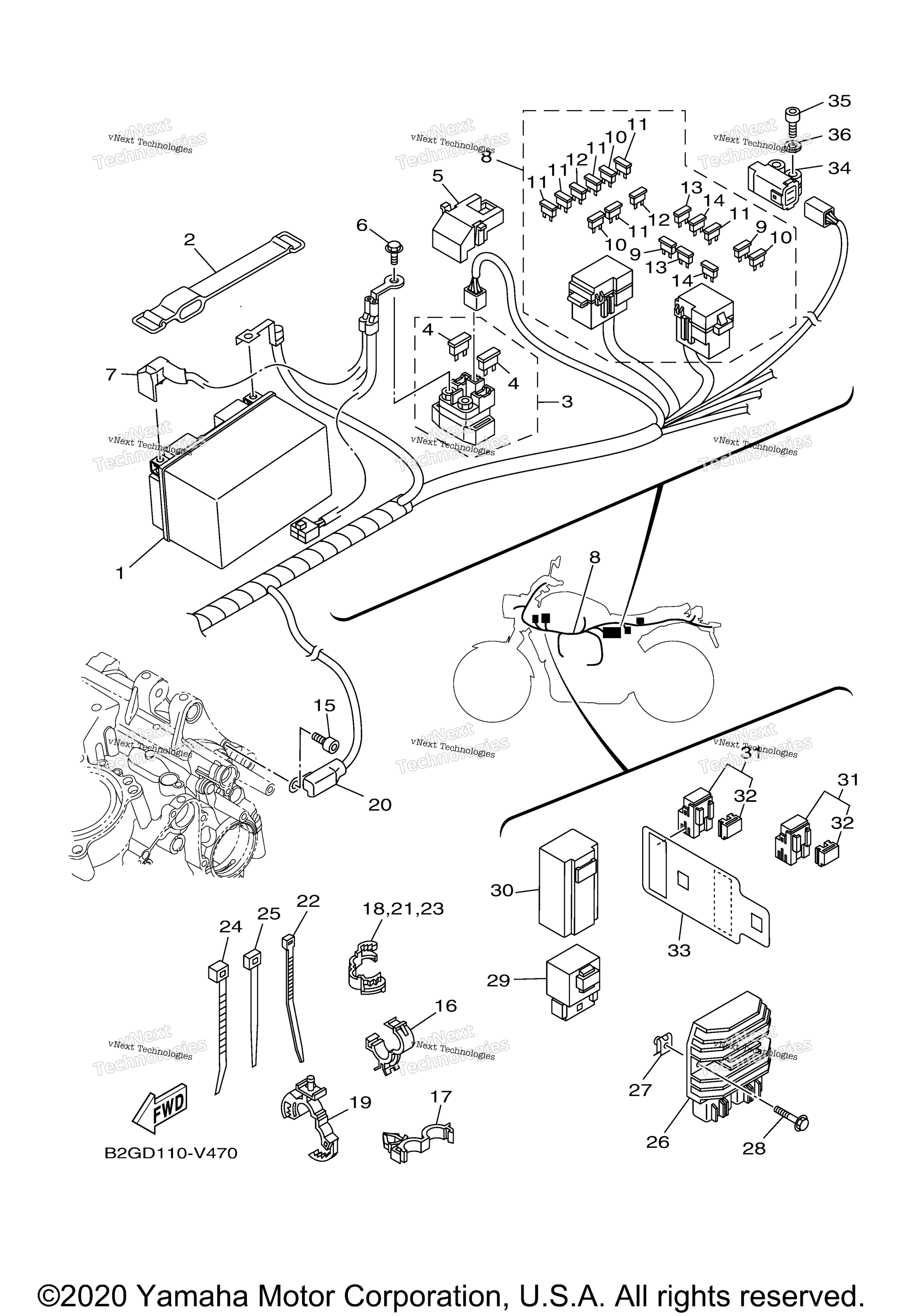

Схема электрооборудования 1 для XSR700 (XSR700MW)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Yuasa Ytz10s) art. YTZ-10S00-00-00
По запросу
2
Band, Battery art. 1WS-82131-00-00
По запросу
3
Starter Relay Assy (Rc19-089B) art. 1XC-81940-00-00
По запросу
4
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
5
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
6
Болт Yamaha art. 95022-06008-00
от 168 ₽
7
Wire, Plus Lead art. 1XB-82115-01-00
По запросу
8
Wire Harness Assy art. B2G-82590-11-00
По запросу
9
Предохранитель электрический 2А Yamaha art. 5JJ-82151-80-00
от 830 ₽
10
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
11
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
12
Предохранитель 15А art. 67F-82151-50-00
По запросу
13
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
14
. .Fuse (30A-Bl) art. 5JJ-82151-60-00
По запросу
15
Bolt art. 91380-06012-00
По запросу
16
Clamp art. 90464-20191-00
По запросу
17
Clamp art. 90464-18007-00
По запросу
18
Clamp art. 90464-14010-00
По запросу
19
Clamp art. 90464-18011-00
По запросу
20
Cover, Terminal art. 1WS-81916-00-00
По запросу
21
Clamp art. 90464-14010-00
По запросу
22
Clamp art. 90464-36005-00
По запросу
23
Clamp art. 90464-14010-00
По запросу
24
Clamp art. 90464-35132-00
По запросу
25
Clamp art. 90464-16061-00
По запросу
26
Rectifier & Regulator Assy art. 27D-81960-00-00
По запросу
27
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
28
Bolt, Flange art. 95027-06020-00
По запросу
29
Relay Assy (G8r-30Y-V5) art. 5VK-81950-52-00
По запросу
30
Cover 1 art. 1WS-8246B-00-00
По запросу
31
Relay Assy (1Tp-00) art. 1TP-81950-00-00
По запросу
32
. .Holder, Relay art. 5EA-81952-00-00
По запросу
33
Protecter, Wire Harness art. 2D1-82589-02-00
По запросу
34
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
35
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
36
Washer, Plate art. 90201-04030-00
По запросу
