модель 2021 года
- Модель XSR 900
- Код модели XSR900 (XSR900MCW) CA

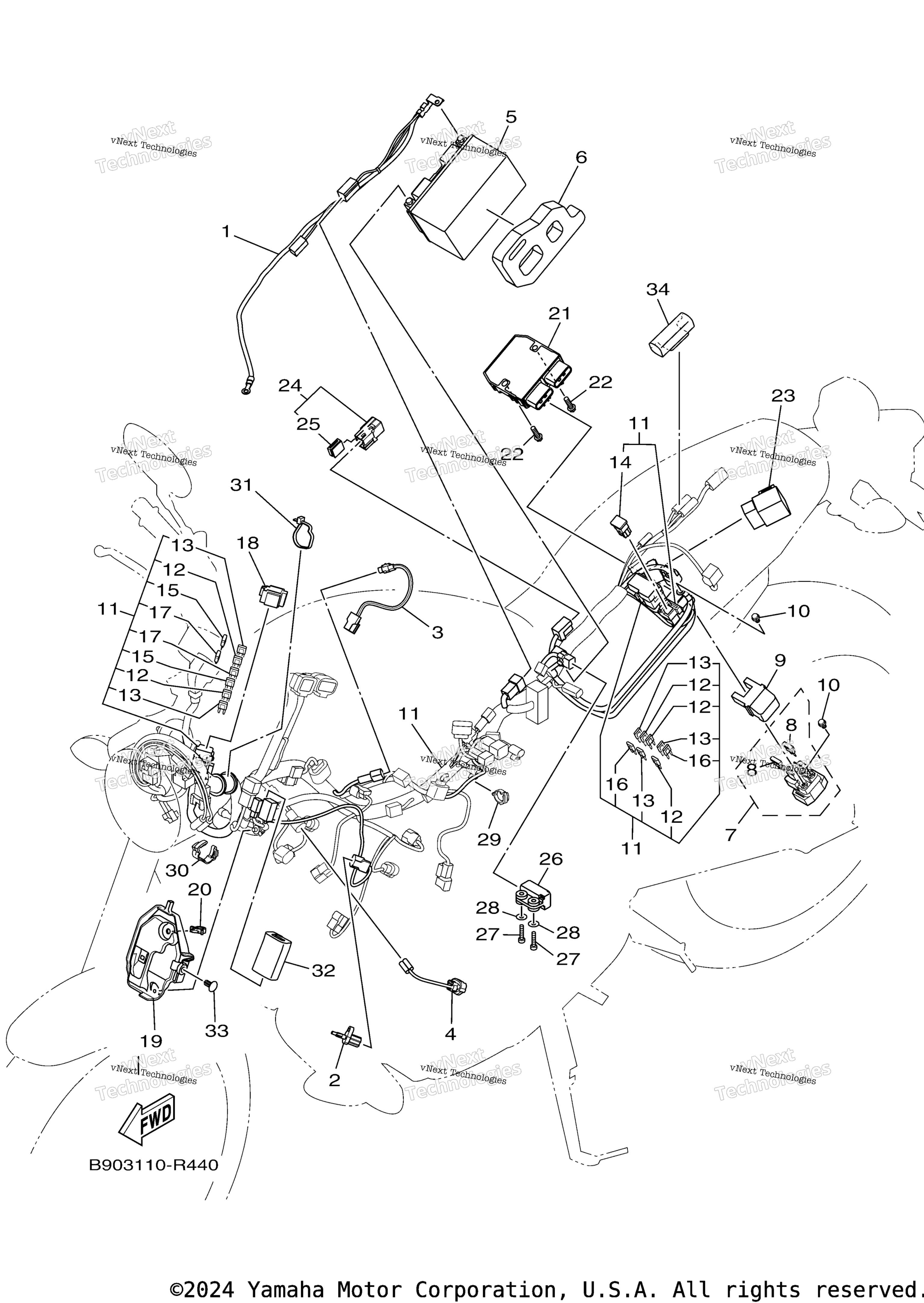

Схема электрооборудования 1 для XSR900 (XSR900MCW) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Wire, Minus Lead art. BS2-82116-00-00
По запросу
2
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
3
Wire, Sub Lead art. 1RC-82309-01-00
По запросу
4
Wire, Sub Lead art. 1RC-82509-00-00
По запросу
5
Battery Assy (Yuasa Ytz10s) art. YTZ-10S00-00-00
По запросу
6
Spacer art. B90-8246K-00-00
По запросу
7
Starter Relay Assy (Rc19-089A) art. 5S7-81940-00-00
По запросу
8
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
9
Cover, Lead Wire art. 5SL-82119-30-00
По запросу
10
Болт Yamaha art. 95022-06008-00
от 168 ₽
11
Wire Harness Assy art. B90-82590-40-00
По запросу
12
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
13
Предохранитель 15А art. 67F-82151-50-00
По запросу
14
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
15
Предохранитель электрический 2А Yamaha art. 5JJ-82151-80-00
от 830 ₽
16
. .Fuse (30A-Bl) art. 5JJ-82151-60-00
По запросу
17
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
18
Clamp art. 1RC-82544-00-00
По запросу
19
Cover, Connector art. 1RC-82599-01-00
По запросу
20
Хомут art. 90464-15157-00
По запросу
21
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
22
Bolt, Flange art. 90105-06148-00
По запросу
23
Relay Assy (5Vk-41) art. 5VK-81950-42-00
По запросу
24
Relay Assy (1St-00) art. 1ST-81950-00-00
По запросу
25
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
26
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
27
.Bolt, Hexagon Socket Head art. 91312-04020-00
По запросу
28
Washer, Plate art. 90201-04030-00
По запросу
29
Clamp art. 90464-14010-00
По запросу
30
Clamp art. 90464-14010-00
По запросу
31
Band art. 3MA-82591-00-00
По запросу
32
Protecter, Wire Harness art. 1RC-82589-00-00
По запросу
33
Rivet art. 90269-07015-00
По запросу
34
Protecter, Wire Harness art. 2D1-82589-02-00
По запросу
