модель 2021 года
- Модель XSR 900
- Код модели XSR900 (XSR900MW)

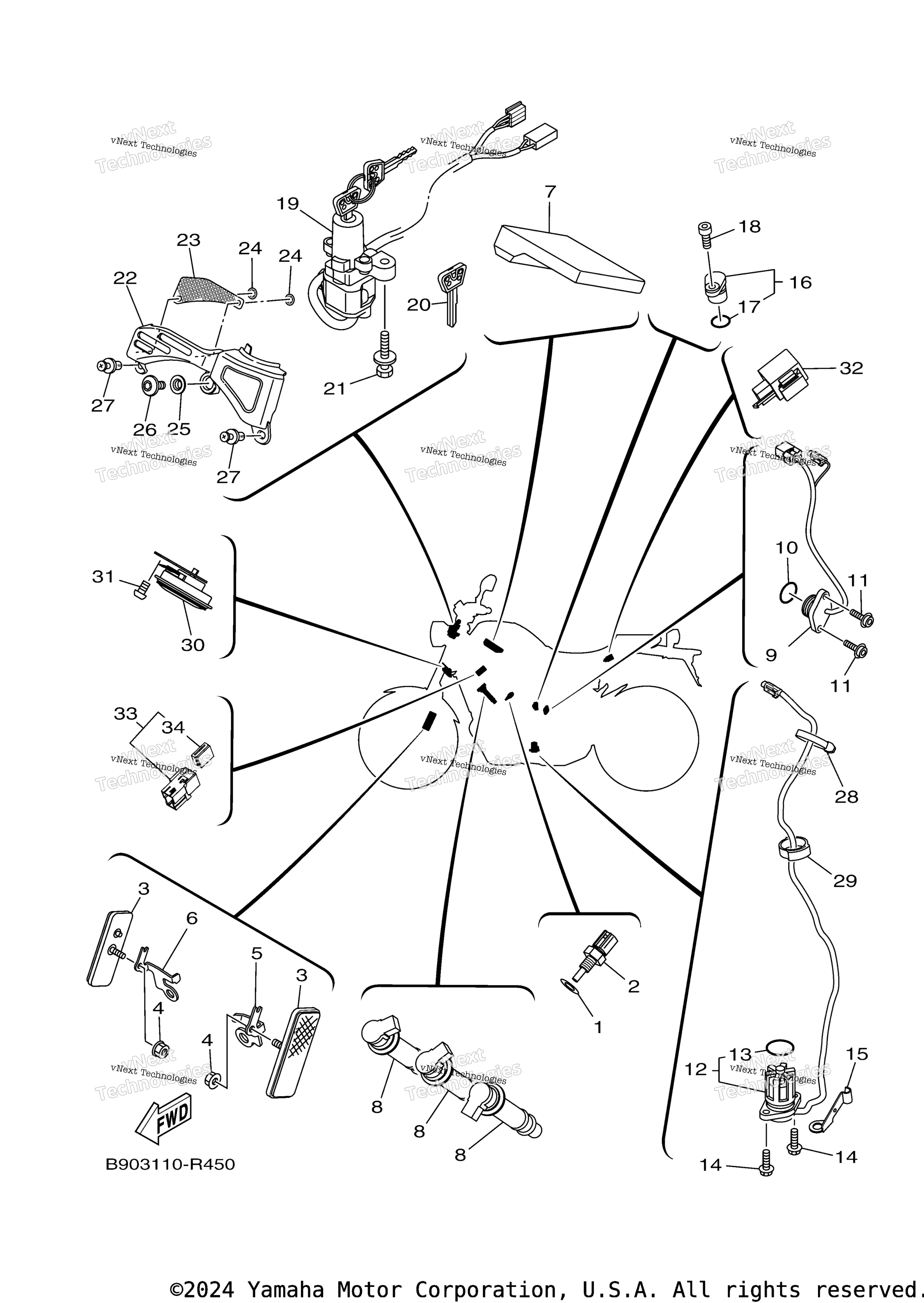

Схема электрооборудования 2 для XSR900 (XSR900MW)
Схема
Детали
Номер
Наименование детали
Цена
1
Gasket art. 90430-10004-00
По запросу
2
Thermo Unit art. 52B-H3591-00-00
По запросу
3
Reflector Assy art. 11H-85110-01-00
По запросу
4
Nut, Flange art. 95702-05500-00
По запросу
5
Bracket, Reflector 1 art. 1RC-85112-00-00
По запросу
6
Bracket, Reflector 2 art. 1RC-85122-00-00
По запросу
7
Engine Control Unit Assy art. B90-8591A-71-00
По запросу
8
Катушка зажигания Yamaha art. 1RC-82310-00-00
По запросу
9
Neutral Switch Assy art. 1RC-82540-01-00
По запросу
10
O-Ring art. 93210-21001-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-05038-00
По запросу
12
Oil Level Gauge Assy art. 5S7-85720-00-00
По запросу
13
. .O-Ring art. 5VY-8A8E0-00-00
По запросу
14
Bolt, Flange Deep Recess art. 95E32-06016-00
По запросу
15
Clamp art. 90465-08053-00
По запросу
16
Заглушка резьбовая Yamaha art. 3P6-15399-00-00
от 2 919 ₽
17
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
18
Болт Yamaha art. 91317-06016-00
По запросу
19
Main Switch Steering Lock art. B90-82501-01-00
По запросу
20
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
21
Bolt art. 90109-08196-00
По запросу
22
Cover, Main Switch art. B90-82568-00-00
По запросу
23
Grille, Front art. B90-28309-00-00
По запросу
24
Nut, Spring art. 90183-05M02-00
По запросу
25
Collar art. 90387-09020-00
По запросу
26
Bolt,Hex. Socket Button art. 90111-06095-00
По запросу
27
Rivet art. 90269-06018-00
По запросу
28
Зажим art. 90464-15195-00
По запросу
29
Хомут Yamaha art. 90464-16001-00
По запросу
30
Horn art. BS2-83371-00-00
По запросу
31
Bolt, Button Head art. 92017-06010-00
По запросу
32
Flasher Relay Assy art. 4C8-83350-11-00
По запросу
33
Relay Assy (1St-00) art. 1ST-81950-00-00
По запросу
34
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
