модель 2022 года
- Модель MT-03
- Код модели MT-03 (MT03NGY)

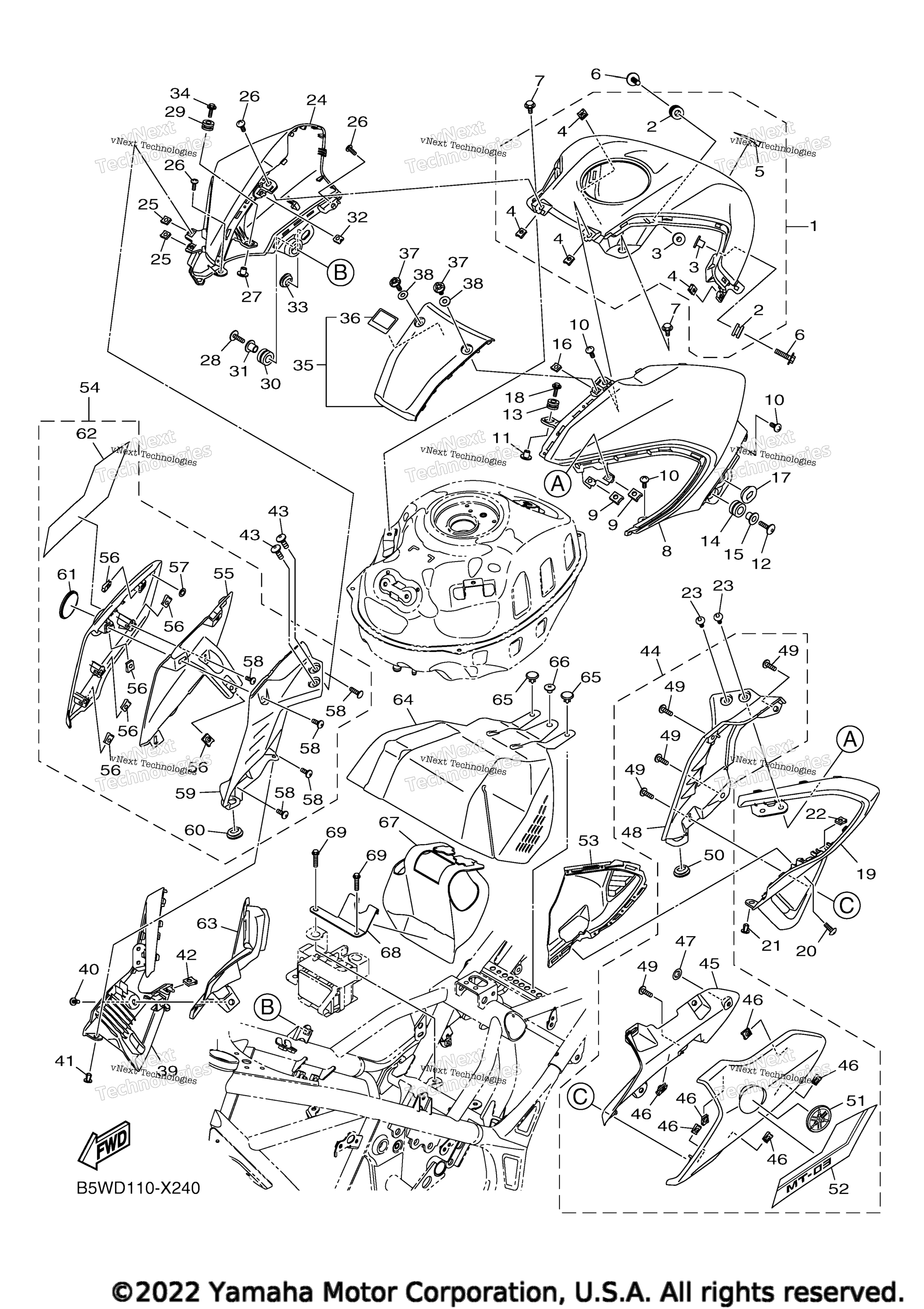

Схема топливной системы TANK 2 для MT-03 (MT03NGY)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank Side Cover 1 UR FOR DPBMC art. B9T-XF41D-10-P2
По запросу
1
Tank Side Cover 1 UR FOR PGD art. B9T-XF41D-10-P3
По запросу
1
Tank Side Cover 1 UR FOR MDNM8 art. B9T-XF41D-00-P3
По запросу
2
. Grommet art. 90480-12808-00
По запросу
3
. Collar art. 90387-06899-00
По запросу
4
. Nut, Spring art. 90183-05042-00
По запросу
5
. . Graphic, Fuel Tank 7 UR FOR MDNM8 art. B04-F4254-C1-00
По запросу
5
. . Graphic, Fuel Tank 7 UR FOR PGD art. B04-F4254-G0-00
По запросу
5
. . Graphic, Fuel Tank 7 UR FOR DPBMC art. B04-F4254-F0-00
По запросу
6
Bolt, With Washer art. 90119-06309-00
По запросу
7
Bolt art. 90109-068B2-00
По запросу
8
Cover, Side 1 UR FOR MDNM8 art. B9T-F4129-00-P4
По запросу
8
Cover, Tank Side 1 UR FOR PGD art. B9T-F4129-00-3E
По запросу
8
Cover, Tank Side 1 UR FOR DPBMC art. B9T-F4129-00-P0
По запросу
9
Nut, Spring art. 90183-05042-00
По запросу
10
Винт Yamaha art. 97702-50016-00
По запросу
11
Collar art. 90387-06899-00
По запросу
12
Bolt, Hexagon Socket Head art. 90110-06087-00
По запросу
13
Grommet art. 90480-12808-00
По запросу
14
Grommet art. 90480-17007-00
По запросу
15
Collar art. 90387-10107-00
По запросу
16
Nut, Spring art. 90183-050A6-00
По запросу
17
Grommet art. 90480-01559-00
По запросу
18
Bolt, With Washer art. 90119-05020-00
По запросу
19
Duct 1 art. B9T-F838N-00-00
По запросу
20
Screw, Round Tapping art. 90160-05009-00
По запросу
21
Rivet art. 90269-06816-00
По запросу
22
Nut, Spring art. 90183-05042-00
По запросу
23
Screw, Round Tapping art. 90160-05009-00
По запросу
24
Cover, Tank Side 2 UR FOR PGD art. B9T-F4139-00-3E
По запросу
24
Cover, Side 2 UR FOR MDNM8 art. B9T-F4139-00-P4
По запросу
24
Cover, Tank Side 2 UR FOR DPBMC art. B9T-F4139-00-P0
По запросу
25
Nut, Spring art. 90183-05042-00
По запросу
26
Винт Yamaha art. 97702-50016-00
По запросу
27
Collar art. 90387-06899-00
По запросу
28
Bolt, Hexagon Socket Head art. 90110-06087-00
По запросу
29
Grommet art. 90480-12808-00
По запросу
30
Grommet art. 90480-17007-00
По запросу
31
Collar art. 90387-10107-00
По запросу
32
Nut, Spring art. 90183-050A6-00
По запросу
33
Grommet art. 90480-01559-00
По запросу
34
Bolt, With Washer art. 90119-05020-00
По запросу
35
Cover, Top UR FOR PGD art. B9T-XF17D-20-3E
По запросу
35
Cover, Top UR FOR DPBMC art. B9T-XF17D-80-P0
По запросу
35
Cover, Top UR FOR MDNM8 art. B9T-XF17D-A0-P4
По запросу
36
. Label, Caution art. 1TP-2118K-A2-00
По запросу
37
Bolt,Hex. Socket Button art. 90111-05056-00
По запросу
38
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
39
Duct 2 art. B9T-F838R-00-00
По запросу
40
Screw, Round Tapping art. 90160-05009-00
По запросу
41
Rivet art. 90269-06816-00
По запросу
42
Nut, Spring art. 90183-05042-00
По запросу
43
Screw, Round Tapping art. 90160-05009-00
По запросу
44
Scoop & Guide Air 1 UR FOR PGD art. B9T-XF137-20-3E
По запросу
44
Scoop & Guide Air 1 UR FOR DPBMC art. B9T-XF137-00-P6
По запросу
44
Scoop & Guide Air 1 UR FOR MDNM8 art. B9T-XF137-00-P5
По запросу
45
. .Panel, Inner 1 art. B9T-F836K-00-00
По запросу
46
. Nut, Spring art. 90183-05042-00
По запросу
47
. Nut, Spring art. 90183-05M02-00
По запросу
48
. .Guide, Air 3 art. B9T-F137K-00-00
По запросу
49
. Screw, Truss Head Tapping art. 97707-50016-00
По запросу
50
. Grommet art. 90480-01559-00
По запросу
51
. .Emblem art. 1WD-F413B-01-00
По запросу
52
. . Graphic 1 UR FOR MDNM8 art. B6W-F8391-50-00
По запросу
52
. . Graphic 1 UR FOR DPBMC art. BEV-F8391-00-00
По запросу
52
. . Graphic 1 UR FOR PGD art. BEV-F8391-10-00
По запросу
53
Grill, Air Intake 1 art. B9T-F837N-00-00
По запросу
54
Scoop & Guide Air 2 UR FOR MDNM8 art. B9T-XF13A-00-P5
По запросу
54
Scoop & Guide Air 2 UR FOR DPBMC art. B9T-XF13A-00-P6
По запросу
54
Scoop & Guide Air 2 UR FOR PGD art. B9T-XF13A-20-3E
По запросу
55
. .Panel, Inner 2 art. B9T-F836L-00-00
По запросу
56
. Nut, Spring art. 90183-05042-00
По запросу
57
. Nut, Spring art. 90183-05M02-00
По запросу
58
. Screw, Truss Head Tapping art. 97707-50016-00
По запросу
59
. .Guide, Air 4 art. B9T-F137L-00-00
По запросу
60
. Grommet art. 90480-01559-00
По запросу
61
. .Emblem art. 1WD-F413B-01-00
По запросу
62
. . Graphic 2 UR FOR MDNM8 art. B6W-F8392-50-00
По запросу
62
. . Graphic 2 UR FOR DPBMC art. BEV-F8392-00-00
По запросу
62
. . Graphic 2 UR FOR PGD art. BEV-F8392-10-00
По запросу
63
Grill, Air Intake 2 art. B9T-F837R-00-00
По запросу
64
Cover, Air Cleaner art. B04-E449E-00-00
По запросу
65
Заклепка Yamaha art. 90269-07076-00
По запросу
66
Rivet art. 90269-09001-00
По запросу
67
Guard, Flap art. B04-F1642-00-00
По запросу
68
Stay, Flap art. B04-F1533-00-00
По запросу
69
Bolt, Flange art. 95022-06025-00
По запросу
