модель 2022 года
- Модель MT-07
- Код модели MT07 (MT07NL)

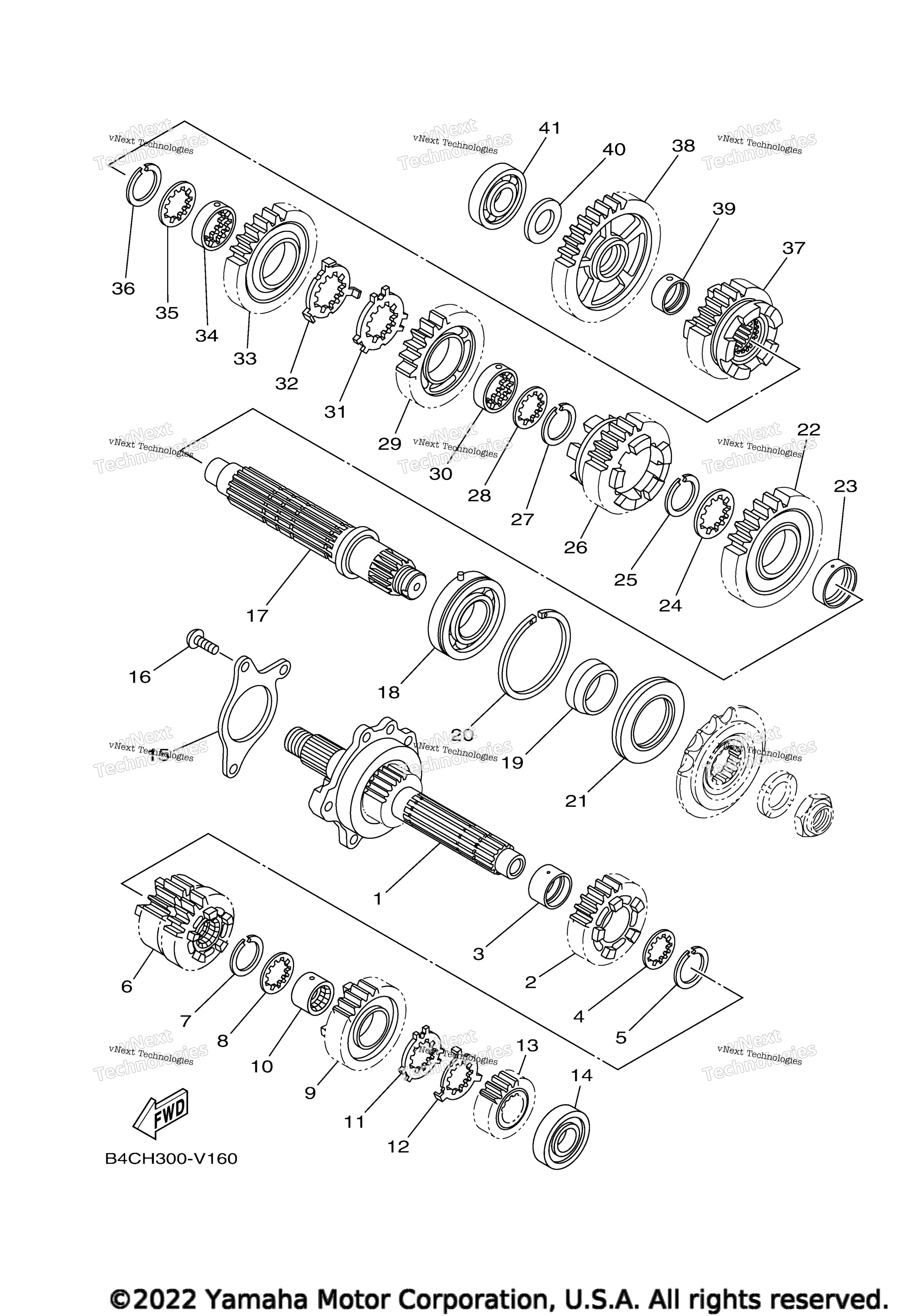

Схема трансмиссии для MT07 (MT07NL)
Схема
Детали
Номер
Наименование детали
Цена
1
Main Axle Assy art. 1WS-17401-00-00
По запросу
2
Gear, 5Th Pinion (22T) art. 1WS-17151-00-00
По запросу
3
Втулка Yamaha art. 90387-250R3-00
По запросу
4
Шайба Yamaha art. 90209-21332-00
По запросу
5
Circlip art. 93440-25186-00
По запросу
6
Gear, 3Rd Pinion (20T/19T) art. 1WS-17131-00-00
По запросу
7
Circlip art. 93440-25186-00
По запросу
8
Шайба Yamaha art. 90209-21332-00
По запросу
9
Gear, 6Th Pinion (28T) art. BAT-17161-00-00
По запросу
10
Collar art. 90387-21003-00
По запросу
11
Washer art. 90209-22352-00
По запросу
12
Washer art. 90209-21351-00
По запросу
13
Gear, 2Nd Pinion (16T) art. 1WS-17121-00-00
По запросу
14
Подшипник КПП Yamaha art. 93306-20464-00
По запросу
15
Plate art. 1WS-17446-00-00
По запросу
16
Screw art. 90149-06189-00
По запросу
17
Axle, Drive art. 1WS-17421-00-00
По запросу
18
Bearing art. 93306-20663-00
По запросу
19
.Collar art. 90387-30012-00
По запросу
20
Circlip art. 93440-64199-00
По запросу
21
Oil Seal art. 93102-40030-00
По запросу
22
Gear, 2Nd Wheel (34T) art. 1WS-17221-00-00
По запросу
23
Collar art. 90387-31003-00
По запросу
24
Washer art. 90209-28008-00
По запросу
25
Кольцо стопорное Yamaha art. 93440-31187-00
от 788 ₽
26
Gear, 6Th Wheel (27T) art. BAT-17261-00-00
По запросу
27
Кольцо стопорное Yamaha art. 93440-31187-00
от 788 ₽
28
Washer art. 90209-28008-00
По запросу
29
Gear, 4Th Wheel (26T) art. 1WS-17241-00-00
По запросу
30
Collar art. 90387-28004-00
По запросу
31
Washer, Claw art. 90214-29002-00
По запросу
32
Washer, Claw art. 90214-28002-00
По запросу
33
Gear, 3Rd Wheel (31T) art. 1WS-17231-00-00
По запросу
34
Collar art. 90387-28004-00
По запросу
35
Washer art. 90209-28008-00
По запросу
36
Кольцо стопорное Yamaha art. 93440-31187-00
от 788 ₽
37
Gear, 5Th Wheel (24T) art. BAT-17251-00-00
По запросу
38
Gear, 1St Wheel (37T) art. 1WS-17211-00-00
По запросу
39
Collar art. 90387-25008-00
По запросу
40
Washer, Plate art. 90201-20008-00
По запросу
41
Подшипник КПП Yamaha art. 93306-20464-00
По запросу
