модель 2022 года
- Модель MT-10
- Код модели MT10 (MT10NB)

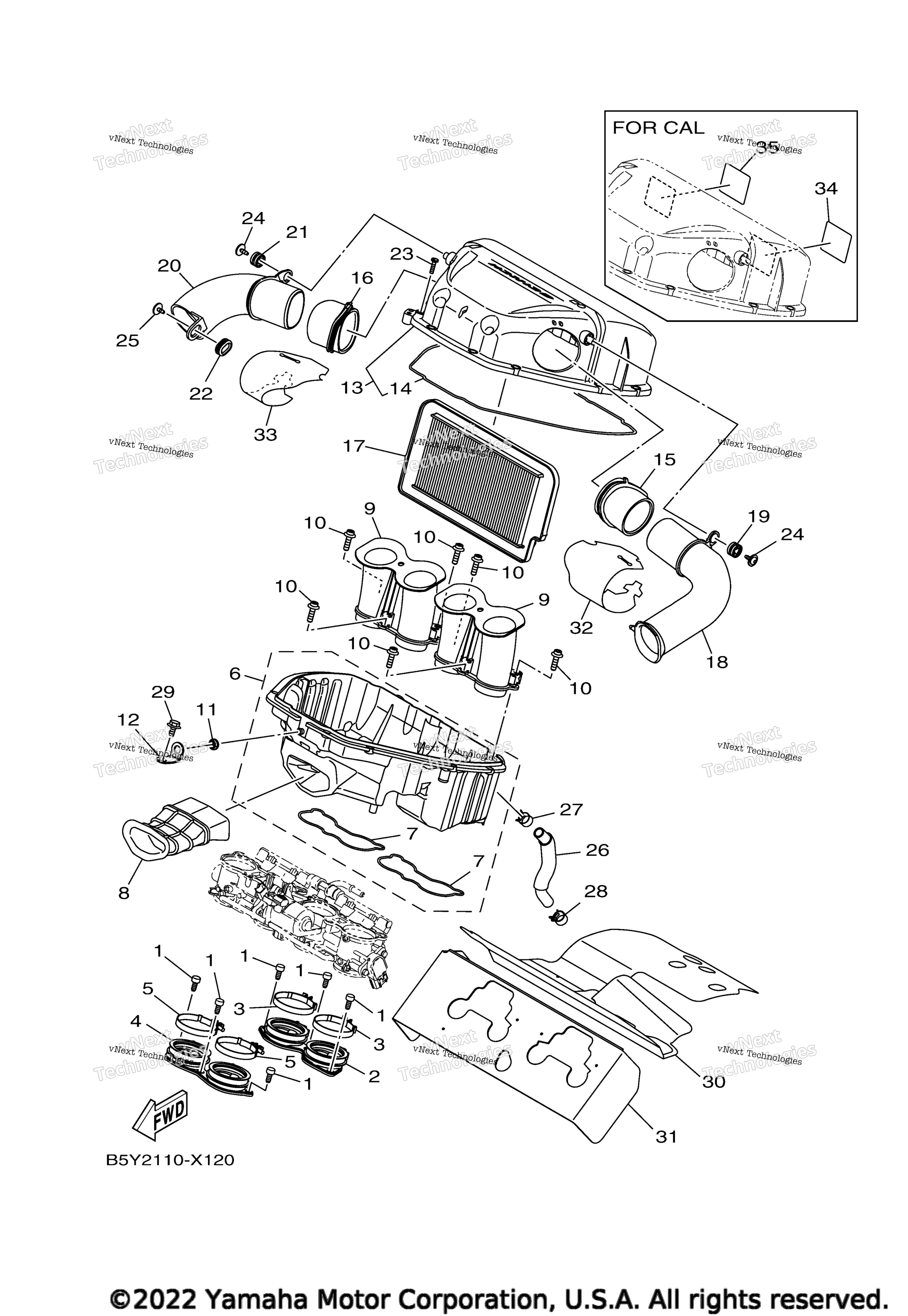

Схема впускной системы для MT10 (MT10NB)
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
2
Joint, Intake 1 art. 2CR-13635-00-00
По запросу
3
Hose Clamp Assy art. 90450-60004-00
По запросу
4
Joint, Intake 2 art. 2CR-13636-00-00
По запросу
5
Hose Clamp Assy art. 90450-60004-00
По запросу
6
Case, Air Cleaner 1 art. B5Y-14411-00-00
По запросу
7
. .Seal art. 2CR-14457-00-00
По запросу
8
Duct, Air art. B5Y-1443L-00-00
По запросу
9
Funnel, Air art. B67-14469-01-00
По запросу
10
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
11
Grommet art. 90480-12010-00
По запросу
12
Stay 1 art. B67-14498-00-00
По запросу
13
Case, Air Cleaner 2 art. B5Y-14421-00-00
По запросу
14
. .Seal art. B5Y-14452-00-00
По запросу
15
Joint, Air Cleaner 1 art. B5Y-14453-00-00
По запросу
16
Joint, Air Cleaner 2 art. B5Y-14463-00-00
По запросу
17
Element, Air Cleaner art. B5Y-14451-00-00
По запросу
18
Duct art. B5Y-14437-10-00
По запросу
19
.Damper art. 4XV-83513-00-00
По запросу
20
Duct art. B5Y-1443A-10-00
По запросу
21
.Damper art. 4XV-83513-00-00
По запросу
22
Grommet art. B5Y-14435-00-00
По запросу
23
Screw, Bind art. 98907-05020-00
По запросу
24
Screw, Tapping art. 90167-05020-00
По запросу
25
Screw, Tapping art. 90164-05001-00
По запросу
26
Pipe, Breather 2 art. 2CR-15393-00-00
По запросу
27
Clip art. 90467-15001-00
По запросу
28
Clip art. 90467-160A6-00
По запросу
29
Bolt, With Washer art. 90119-06051-00
По запросу
30
Protector, Heat art. B5Y-12682-00-00
По запросу
31
Protector, Heat art. B3L-12683-00-00
По запросу
32
Cover 1 art. B5Y-14417-00-00
По запросу
33
Cover 2 art. B5Y-14418-00-00
По запросу
34
Plate, Routing FOR CAL art. 14B-21684-01-00
По запросу
35
Plate, Routing 2 FOR CAL art. B5Y-21686-00-00
По запросу
