модель 2022 года
- Модель XSR 900
- Код модели XSR900 (XSR900NL)

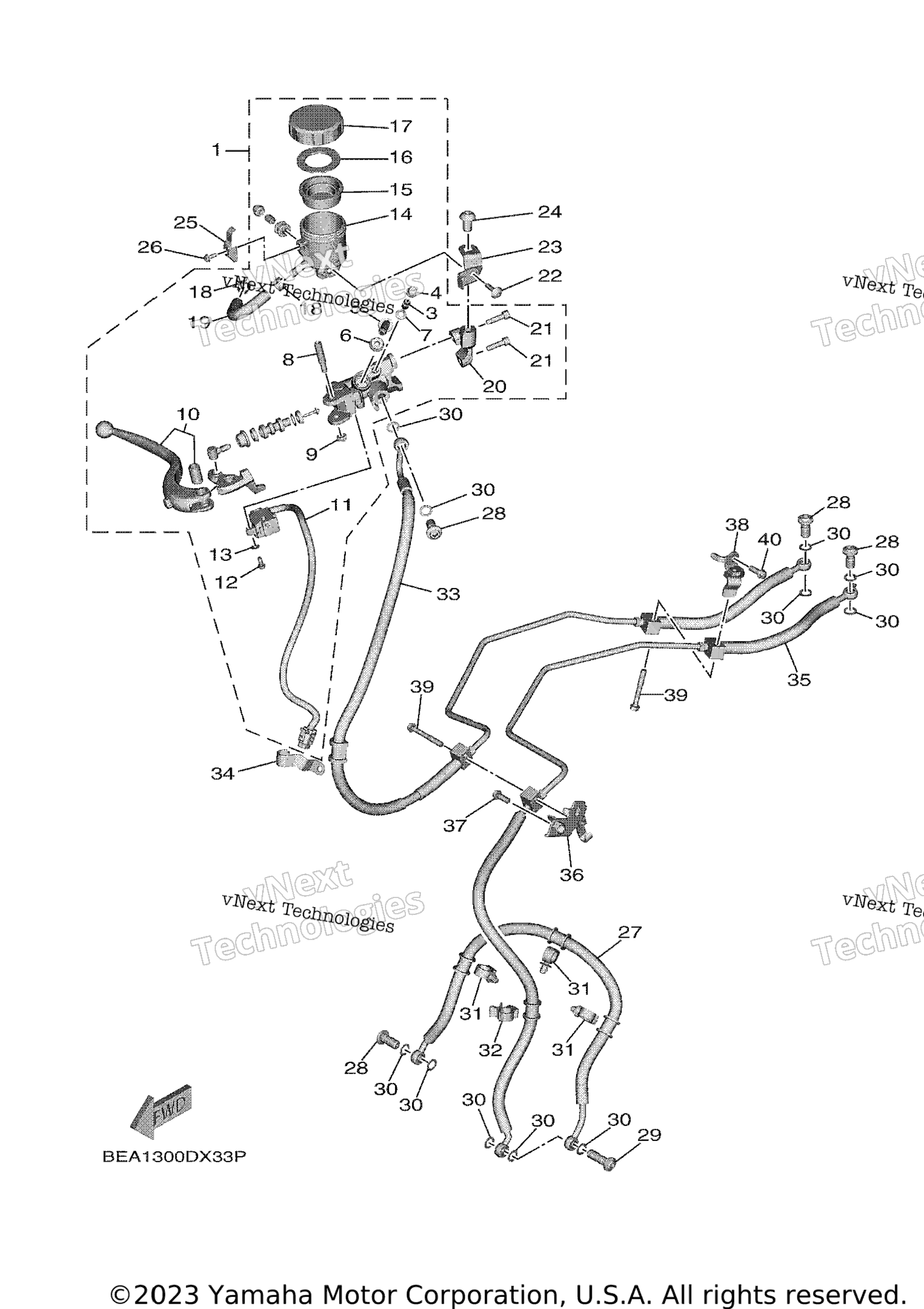

Схема переднего главного цилиндра тормоза для XSR900 (XSR900NL)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Assy art. BEA-2583T-00-00
По запросу
3
. .Screw, Bleed art. 3YK-25824-00-00
По запросу
4
. .Cap art. 3YK-25825-00-00
По запросу
5
. .Joint art. B5Y-2582A-00-00
По запросу
6
. .O-Ring art. 4BP-2585F-01-00
По запросу
7
. .Seal 1 art. 5VY-25975-00-00
По запросу
8
. .Bolt, Lever art. B5Y-2589F-00-00
По запросу
9
Гайка Yamaha art. 95617-06100-00
от 368 ₽
10
. .Lever Set art. BEB-W2616-10-00
По запросу
11
. .Front Stop Switch Assy art. BAM-83980-00-00
По запросу
12
. Screw, Pan Head art. 98580-04014-00
По запросу
13
. Washer, Plate art. 92990-04600-00
По запросу
14
. .Tank, Reservoir art. BAM-25894-00-00
По запросу
15
. .Diaphragm, Reservoir art. 5VY-25854-00-00
По запросу
16
. .Bush,Diaphragm art. 5VY-25855-00-00
По запросу
17
. .Cap, Reservoir art. 5VY-25852-00-00
По запросу
18
. Clip art. 90467-120A3-00
По запросу
19
. .Hose, Reservoir art. BEA-25895-00-00
По запросу
20
. .Bracket, Master Cylinder art. B5Y-25867-10-00
По запросу
21
Болт Yamaha art. 91314-06020-00
от 263 ₽
22
Bolt, Hexagon Socket Button art. 90111-05026-00
По запросу
23
Stay art. BEA-2629K-00-00
По запросу
24
Bolt,Hex. Socket Button art. 90111-10063-00
По запросу
25
Holder art. 5VY-2589G-00-00
По запросу
26
Screw art. 5VY-2589H-00-00
По запросу
27
Hose, Brake 1 art. B7N-25872-00-00
По запросу
28
Bolt, Union art. 90401-10172-00
По запросу
29
Bolt, Union art. 90401-10042-00
По запросу
30
Gasket art. 90430-10005-00
По запросу
31
Хомут Yamaha art. 90464-18002-00
от 987 ₽
32
Clamp art. 90464-14013-00
По запросу
33
Brake Hose Assy art. BEA-2584A-00-00
По запросу
34
Holder, Brake Hose 1 art. B7N-25875-00-00
По запросу
35
Hose, Brake art. B7N-2584B-01-00
По запросу
36
Bracket, Reflector 1 art. B7N-85132-00-00
По запросу
37
Болт Yamaha art. 95022-06016-00
По запросу
38
Bracket art. B7N-2612E-00-00
По запросу
39
Болт Yamaha art. 95022-06045-00
По запросу
40
Болт Yamaha art. 95022-06016-00
По запросу
