модель 2023 года
- Модель MT-07
- Код модели MT07 (MT07PCB) CA

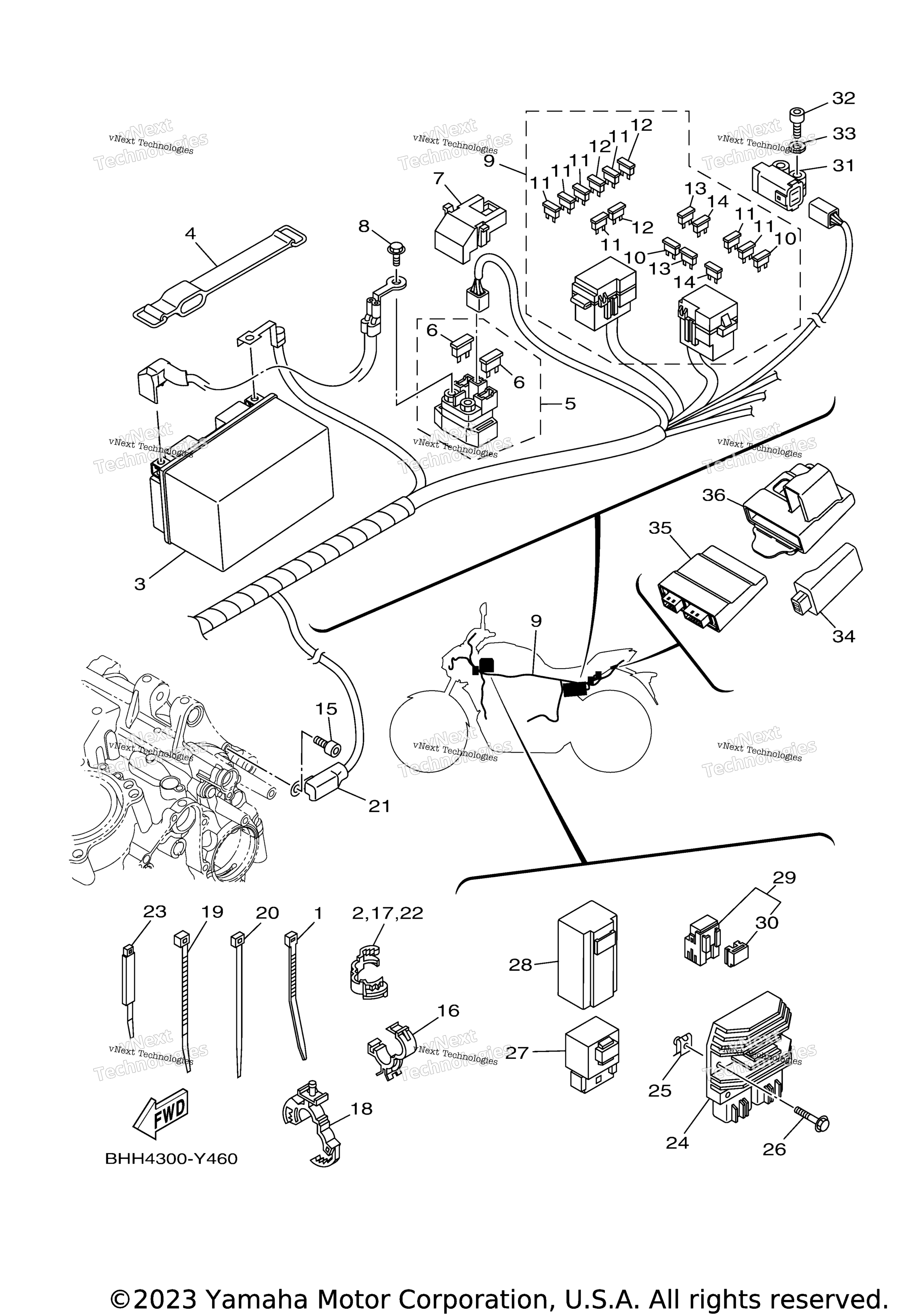

Схема электрооборудования 1 для MT07 (MT07PCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Clamp art. 90464-36005-00
По запросу
2
Clamp art. 90464-14010-00
По запросу
3
Battery Assy (Yuasa Ytz10s) art. 5VY-82100-02-00
По запросу
4
Band, Battery art. 1WS-82131-00-00
По запросу
5
Starter Relay Assy (Rc19-089B) art. 1XC-81940-00-00
По запросу
6
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
7
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
8
Болт Yamaha art. 95022-06008-00
от 168 ₽
9
Wire Harness Assy FOR U49 art. BAT-82590-60-00
По запросу
9
Wire Harness Assy FOR CAL art. BAT-82590-70-00
По запросу
10
Предохранитель 3А art. 67F-82151-30-00
По запросу
11
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
12
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
13
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
14
. .Fuse (30A-Bl) art. 5JJ-82151-60-00
По запросу
15
Bolt art. 91380-06012-00
По запросу
16
Clamp art. 90464-20191-00
По запросу
17
Clamp art. 90464-14010-00
По запросу
18
Clamp art. 90464-30010-00
По запросу
19
Band art. 1UA-82591-00-00
По запросу
20
Clamp art. 90464-65001-00
По запросу
21
Cover, Terminal art. 1WS-81916-00-00
По запросу
22
Clamp art. 90464-14010-00
По запросу
23
Band art. BAT-21646-00-00
По запросу
24
Реле-регулятор напряжения Yamaha art. 1D7-81960-10-00
По запросу
25
Nut, Spring art. 90183-060A6-00
По запросу
26
Bolt, Flange art. 95022-06025-00
По запросу
27
Relay Assy (G8r-30Y-V5) art. 5VK-81950-52-00
По запросу
28
Cover 1 art. 1WS-8246B-00-00
По запросу
29
Relay Assy (1Tp-00) art. 1TP-81950-00-00
По запросу
30
. .Holder, Relay art. 5EA-81952-00-00
По запросу
31
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
32
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
33
Washer, Plate art. 90201-04030-00
По запросу
34
Communication Cont. Unit Assy art. B6Y-H5810-06-00
По запросу
35
Light Control Unit art. BAT-85490-00-00
По запросу
36
Band art. BAT-85546-10-00
По запросу
