модель 2023 года
- Модель MT-09
- Код модели MT09 (MT09PCB) CA

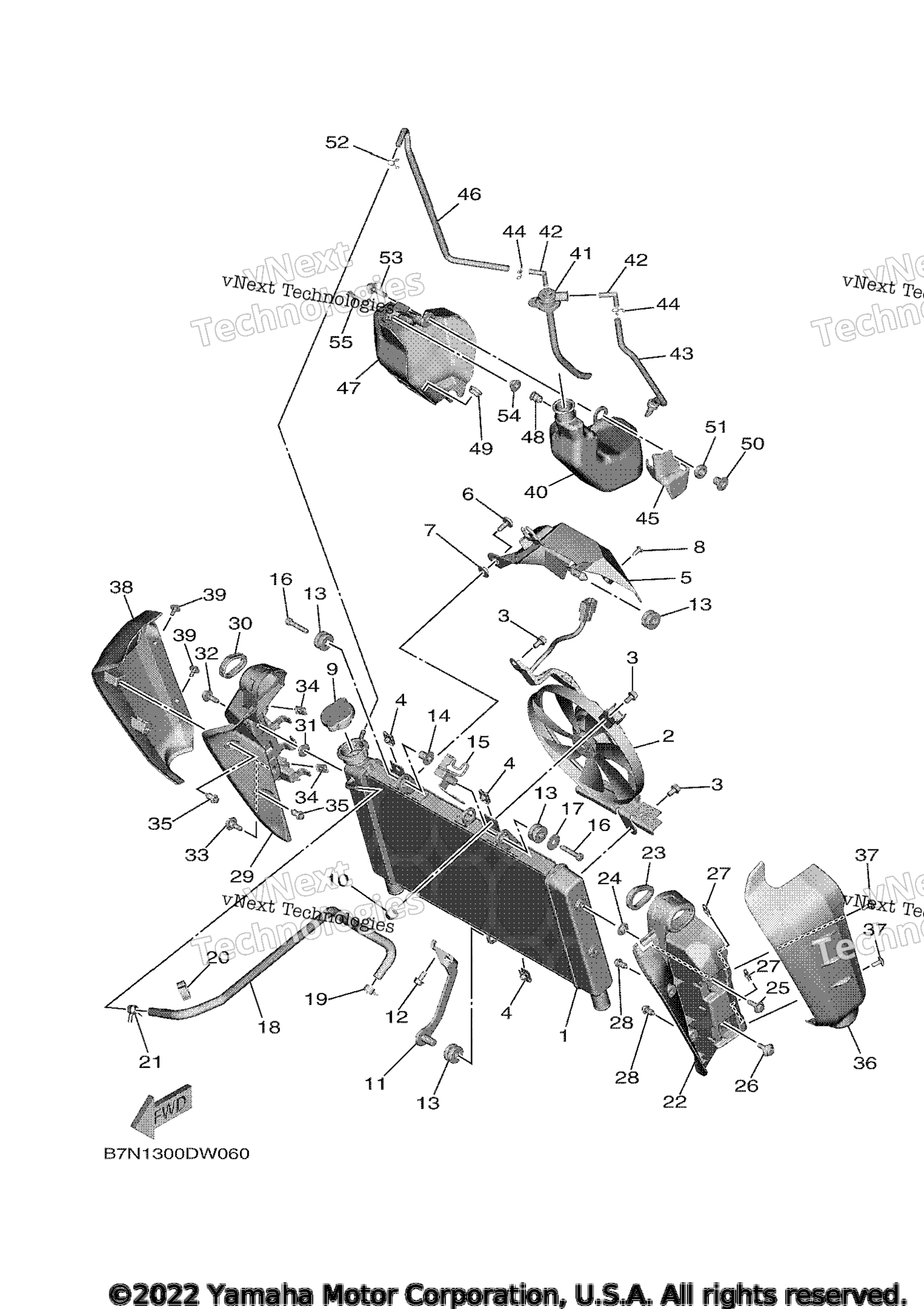

Схема радиатора и шлангов для MT09 (MT09PCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator Comp art. B7N-12461-00-00
По запросу
2
Blower Assy art. BME-12405-01-00
По запросу
3
Bolt, Blower Holding art. 5GJ-12675-00-00
По запросу
4
Nut 1 art. 5YP-E2671-00-00
По запросу
5
Cover, Radiator art. B7N-12467-00-00
По запросу
6
Bolt, Hexagon Socket Button art. 90111-06151-00
По запросу
7
Collar art. 90387-07717-00
По запросу
8
Rivet art. 90269-05005-00
По запросу
9
Cap, Radiator art. 5SL-12462-00-00
По запросу
10
Cap, Grease Nipple art. 663-45119-01-00
По запросу
11
Stay 2 art. B7N-12638-01-00
По запросу
12
Болт Yamaha art. 95D32-06012-00
По запросу
13
Grommet art. 90480-15363-00
По запросу
14
Collar art. 90387-06158-00
По запросу
15
Guide, Cable 2 art. B7N-26132-00-00
По запросу
16
Bolt art. 91342-06030-00
По запросу
17
Washer, Plate art. 90201-06033-00
По запросу
18
Hose 1 art. B7N-1243A-00-00
По запросу
19
Clip art. 90467-10039-00
По запросу
20
Clamp art. 90464-16003-00
По запросу
21
Clip art. 90467-10039-00
По запросу
22
Bracket 1 art. B7N-2175T-00-00
По запросу
23
Damper, Flasher 1 art. B7N-83321-00-00
По запросу
24
Collar art. 90387-06351-00
По запросу
25
Bolt, With Washer art. 90119-06177-00
По запросу
26
Bolt art. 90109-06257-00
По запросу
27
Nut, Spring art. 90183-050A6-00
По запросу
28
Rivet art. 90269-06018-00
По запросу
29
Bracket 2 art. B7N-2175U-00-00
По запросу
30
Damper, Flasher 1 art. B7N-83321-00-00
По запросу
31
Collar art. 90387-06351-00
По запросу
32
Bolt, With Washer art. 90119-06177-00
По запросу
33
Bolt art. 90109-06257-00
По запросу
34
Nut, Spring art. 90183-050A6-00
По запросу
35
Rivet art. 90269-06018-00
По запросу
36
Cover, Side 5 art. B7N-2171E-00-00
По запросу
37
Bolt, Hexagon Socket Button art. 90111-05002-00
По запросу
38
Cover, Side 6 art. B7N-2171X-00-00
По запросу
39
Bolt, Hexagon Socket Button art. 90111-05002-00
По запросу
40
Tank, Recovery art. 1RC-21871-00-00
По запросу
41
Cap art. B7N-21875-00-00
По запросу
42
Elbow art. 1RC-21828-00-00
По запросу
43
Pipe, Breather art. B7N-21826-00-00
По запросу
44
Зажим art. 90467-08021-00
По запросу
45
Protector 1 art. B7N-22825-00-00
По запросу
46
Pipe 1 art. B7N-21816-00-00
По запросу
47
Cover art. 1RC-2172W-00-00
По запросу
48
Гайка Yamaha art. 90179-05523-00
от 525 ₽
49
Grommet art. 90480-14153-00
По запросу
50
Collar art. 90387-06285-00
По запросу
51
Collar art. 1RC-21749-00-00
По запросу
52
Зажим art. 90467-08021-00
По запросу
53
Bolt, Hexagon Socket Head art. 90110-06434-00
По запросу
54
Collar art. 1RC-21748-00-00
По запросу
55
Bolt, Button Head art. 92012-05030-00
По запросу
